Honeywell ControlEdge HC900 控制器
时间: 2026-05-14浏览次数：
Honeywell ControlEdge HC900 控制器
Honeywell ControlEdge HC900 控制器
产品概述
ControlEdge HC900是霍尼韦尔推出的模块化先进回路与逻辑控制器，面向过程装备控制与数据管理，可搭配900 Control Station操作员站缩短组态时间，采用独立看门狗保护程序运行，支持Modbus TCP开放以太网，兼容各类 HMI/SCADA。

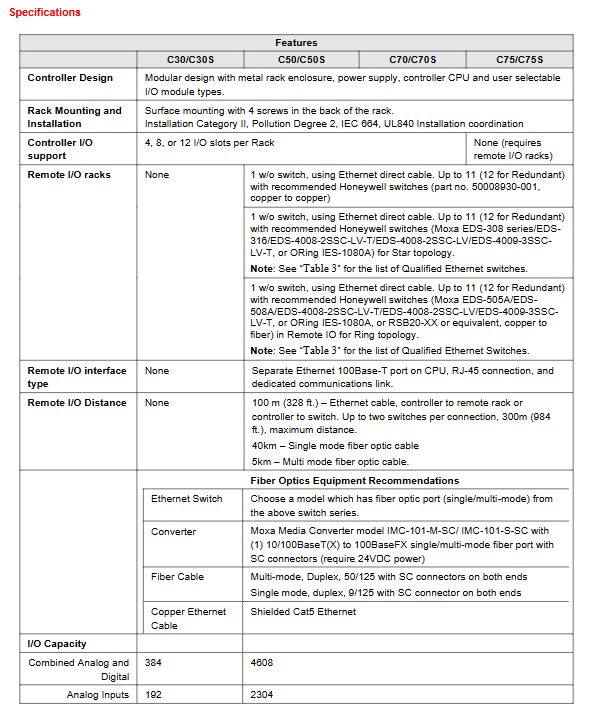

CPU 模块核心参数
CPU 型号 架构 内存 最大 I/O 点 功能块上限 网络 冗余
C30 32 位 RISC 64MB DDR2(ECC) 384 400 单网口 不支持
C50 32 位 RISC 64MB DDR2(ECC) 4608 2000 单网口 不支持
C70 32 位 RISC 128MB DDR2(ECC) 4608 15000 双网口 不支持
C75 32 位 RISC 128MB DDR2(ECC) 4608 15000 双网口 支持
存储：Flash存组态程序，电池备份内存存动态数据，断电可维持24 天
扫描：快速扫描 10ms（本地），远程 / 冗余25ms 起；常规扫描100ms
SOE：1ms高精度时间戳，仅非冗余 UIO 支持
硬件架构与 I/O 能力
机架规格：提供4/8/12 槽机架，冗余 CPU 机架无本地 I/O
I/O 模块
通用模拟量输入：8 点，支持 TC/RTD/ 电压 / 电流混用
UIO 通用 I/O：16 点，可配置 DI/DO/AI/AO，冗余模式 14 点
数字量：16/32 点，交直流通用，通道间电气隔离
输出：模拟量、继电器、高压输出，支持故障安全默认状态

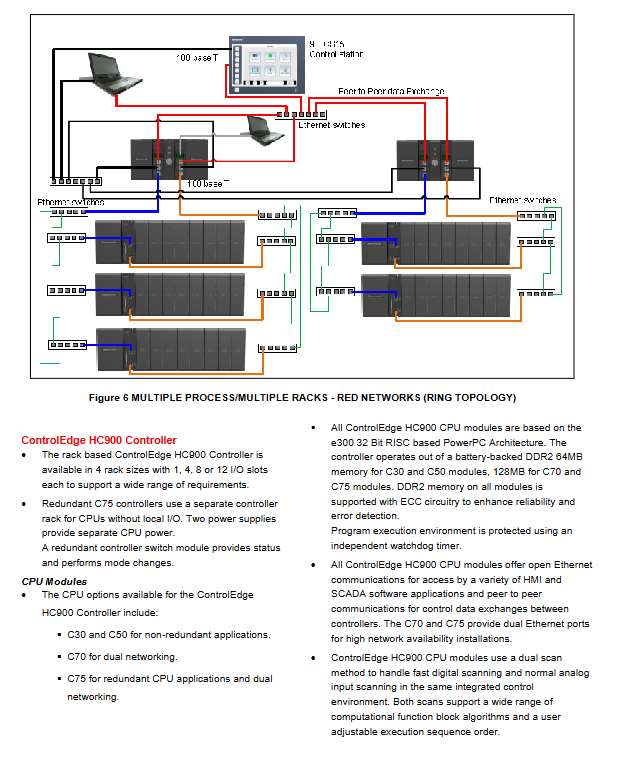

远程 I/O
以太网连接，双交换机最远300 米
单模光纤最远40 公里
冗余 CPU 最大支持12 个远程机架
冗余设计
C75实现一对一 CPU 冗余，冗余切换模块 RSM 管控
切换时间0~100ms，无扰切换
支持冗余电源、冗余网络、冗余 I/O 总线
控制与功能块
控制算法
PID+Accutune III自整定，带模糊逻辑抑制超调
支持串级、比例、碳势、露点、湿度等专用回路
输出：电流、时间比例、位置比例、双路输出
功能块
主功能块：PID、程序段、序列器、定时器
标准功能块：累计、数学运算、平均、质量流量、气体流量（AGA）
投票功能块：AI-V/DI-V（1oo2/2oo3）、AO-V/DO-V 输出校验
配方与调度
配方池内存可配置，支持变量配方、设定值程序、序列、调度
每个程序 / 调度最大50 段，序列器64 步、16 路输出
通信能力
以太网
10/100Base-T，Modbus TCP，支持Modbus TCP Initiator
C70/C75 双网口，最高10 路并发主机连接
对等通信：支持32 台控制器互联，最大2240 个参数交换
串口
双路隔离 RS485，Modbus RTU，距离609 米
支持 Modbus 主机 / 从机，最多挂载32 台从站
HART
支持HART IP，对接霍尼韦尔 FDM 设备管理系统
支持指令 3/48，默认端口5094
其他
邮件报警：3 个收件地址，4 级报警优先级
支持 Profibus（通过网关）、OPC、Experion、SpecView32
软件与操作员界面
Designer 组态软件
Windows 平台，支持中 / 英 / 俄 / 德多语言
在线编辑、上传 / 下载、程序回读、版本管理
图形化功能块组态，提供调试与报表工具
操作员站
支持900 Control Station（900CR 系列），最多3 台
以太网 / 串口连接，数据库导入简化配置
认证与环境
安全认证：SIL2（IEC 61508）、ATEX、IECEx、UKCA、CE
环境：工作温度0~60℃，存储 **-40~70℃，湿度5~90%RH**
防护：安装类别 II，污染等级 2，符合 IEC 60664、UL840
关键问题
问题 1：HC900 控制器的冗余架构如何实现？核心优势是什么？
答案：由C75 CPU、独立冗余机架、双电源、冗余切换模块 RSM组成冗余系统；主控制器每周期同步数据至备机，故障时0~100ms 无扰切换，双网口保障通信不中断。核心优势是高可用性，满足 ESD、燃烧器管理等安全关键场景，避免停机风险。
问题 2：HC900 的 I/O 与远程扩展能力上限是多少？不同 CPU 有何差异？
答案：C30最大384 点I/O，不支持远程 I/O；C50/C70/C75最大4608 点I/O，支持远程机架，C75冗余 UIO 最大1008 点。远程 I/O 通过以太网扩展，双绞线最远300 米，单模光纤最远40 公里，适配大型分布式工厂。
问题 3：HC900 在安全控制方面的核心能力与适用场景是什么？
答案：通过SIL2 认证，支持安全通用 I/O、安全对等通信、输入输出投票功能块、独立安全工作表，可实现紧急停车 (ESD)、燃烧器管理 (BMS)、泄漏预防等安全功能。适用化工、矿山、电力、制药等对安全与可靠性要求高的过程工业。
