美卓 Metso DNA 设备状态监测系统
时间: 2026-05-14浏览次数：
美卓 Metso DNA 设备状态监测系统
美卓 Metso DNA 设备状态监测系统
系统概述
Metso DNA Machine Monitoring 是美卓自动化专为矿山、建筑及矿物加工行业研发的在线机械状态监测系统，核心通过振动测量结合设备运行参数，实现关键设备机械状态与性能的实时分析，同时提供设备保护与预测性维护工具，支持24 小时不间断监测，快速响应设备故障，保障工厂可用性、保护资产、优化维护计划并提升作业安全。
系统部署模式
系统支持两种部署方式，灵活适配现场需求：
集成模式：作为 Metso DNA 自动化平台的完整集成应用，共享工作站、历史库、网络与工程工具
独立模式：作为专用状态监测系统独立运行，不依赖主自动化平台
核心监测功能与故障识别
系统通过固定安装传感器采集数据，超阈值自动报警，可识别以下机械故障：
轴承磨损与不稳定、推力轴承磨损、轴缺陷
润滑问题、不平衡、不对中、松动
齿轮啮合故障、共振与冲击
核心硬件组件及关键参数

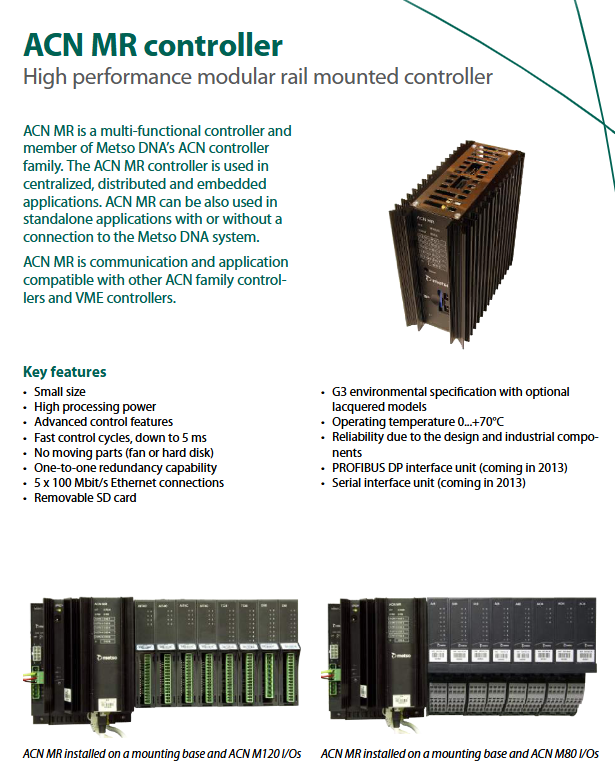

（1）ACN MR 控制器
参数 数值 / 特性
控制周期 最快5ms
以太网口 5 个（4×100M+1×1000M）
工作温度 0~+70℃
防护等级 IP20
冗余 一对一冗余
存储 2GB SD 卡
功耗 10W
环境 支持 G3 防腐（可选涂覆）
（2）ACN I/O M120 模块
通道隔离：1500/2200VAC
响应速度：最快20ms
特性：热插拔、通道级诊断、DIN 导轨安装、HART 兼容
适配：振动、温度、数字量、伺服输出等多类型信号
（3）核心传感器
RVT105/RVT120：加速度传感器，适配工业恶劣环境
RTS-227：磁触发传感器，用于转速测量

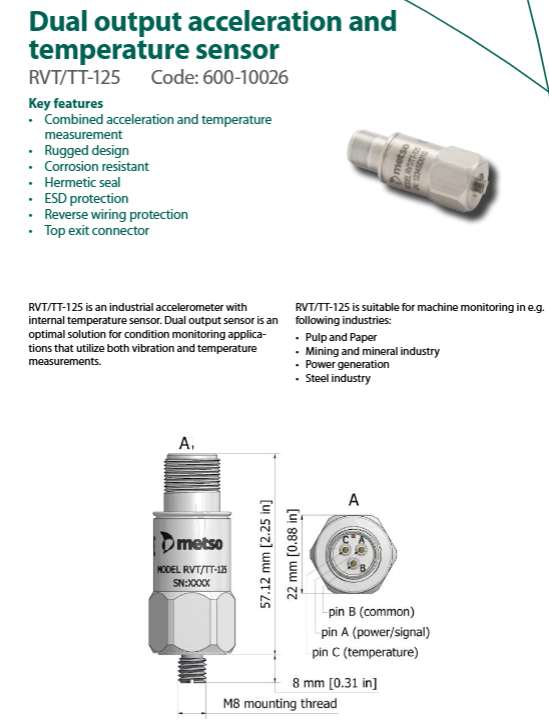

RVT/TT-125：温振一体传感器，灵敏度 100mV/g，测温范围 + 2~+120℃
5. 软件与分析工具
分层用户界面：满足操作员日常监控与维护人员深度分析需求
分析工具：时域信号、频谱、包络谱、轴心轨迹、历史趋势、伯德图 / 奈奎斯特图
智能报警处理（IAH）：基于转速 / 频率曲线设置动态阈值，适配变速设备
润滑监测：监测润滑油流量，支持上限、下限、断流报警
运行性监测：STA 同步平均分析，适配辊系、毛毡、金属带等设备
系统架构与冗余
网络：星型 / 环型冗余以太网
冗余：控制器冗余、I/O 总线冗余、电源冗余
规模：单控制器支持250~2000 点 I/O，可扩展至数千点
远程：支持远程诊断与专家服务，故障快速响应
服务与适配
美卓提供一站式服务：传感器、硬件、软件、工程、调试、培训、运维、分析报告；定制适配振动筛、给料机、立式磨机、破碎机、半自磨机、球磨机、高压辊磨机等设备。
关键问题与答案
问题 1：Metso DNA 状态监测系统的核心硬件有哪些？关键性能指标是什么？
答案：核心硬件包括ACN MR 控制器、ACN I/O M120 模块与RVT 系列传感器。ACN MR 控制器最小控制周期 5ms、配备5 个以太网口、支持一对一冗余；ACN I/O M120 模块支持热插拔、1500VAC 通道隔离、最快20ms控制响应；RVT/TT-125 温振一体传感器振动灵敏度100mV/g，测温范围 **+2~+120℃**。
问题 2：系统可识别哪些机械故障？采用什么监测原理？
答案：可识别轴承磨损、不平衡、不对中、润滑问题、齿轮啮合故障、轴缺陷、松动、共振冲击等 8 类机械故障。监测原理为固定安装传感器采集振动与设备参数，数据传输至 I/O 站分析，超预设阈值触发报警，通过历史趋势追踪缺陷发展，结合频谱、包络等工具完成故障诊断。
问题 3：智能报警处理（IAH）的核心价值与使用要点是什么？
答案：核心价值是解决变速设备报警阈值不准问题，基于转速 / 频率曲线动态设置报警区间，替代传统固定阈值。使用要点：仅用于状态良好设备；按转速范围创建参数组，区间分10~15 个等级；优先纳入高频峰值、速度谱 RMS 等关键特征值；按工艺区段批量生成并校准曲线。
