Mitsubishi GOT2000/GOT1000 系列串口通信单元
时间: 2026-05-13浏览次数：
Mitsubishi GOT2000/GOT1000 系列串口通信单元
Mitsubishi GOT2000/GOT1000 系列串口通信单元
产品概述
本文档为三菱 GOT2000/GOT1000 系列串口通信模块使用手册，适用于GT15-RS2-9P、GT15-RS4-9S、GT15-RS4-TE三款型号，用于触摸屏与 FA 设备实现串口通信扩展。

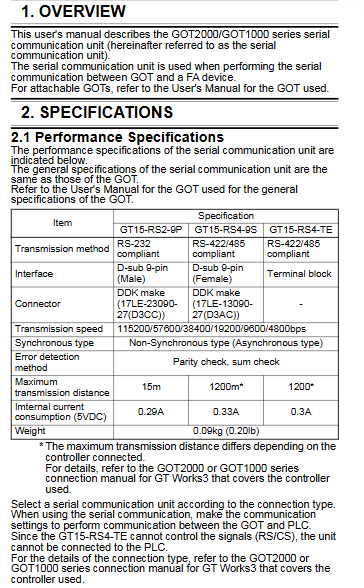

核心性能规格
型号 接口类型 连接器 最大传输距离 5VDC 消耗电流
GT15-RS2-9P RS-232 D-sub 9 针 (公) 15m 0.29A
GT15-RS4-9S RS-422/485 D-sub 9 针 (母) 1200m 0.33A
GT15-RS4-TE RS-422/485 端子台 1200m 0.3A
通信速率：115200/57600/38400/19200/9600/4800bps
同步方式：异步
校验方式：奇偶校验、总和校验
重量：0.09kg
软件要求：GT Designer2 Version2.15R 以上
部件与结构
通用部件
安装螺丝：固定模块
接口连接器：连接 GOT 主板
扩展连接器：级联扩展单元
串口连接器：外接通信线
专用部件
GT15-RS4-9S/TE：DIP 开关，用于切换内置 100Ω 终端电阻
GT15-RS4-TE：端子台插座，适用0.08~1.5mm²线缆
安装步骤
模块安装（通用）
切断 GOT 所有相位电源
拆卸 GOT 扩展单元盖板
将串口模块装入卡槽
锁紧 2 颗安装螺丝，扭矩0.36~0.48N·m
不扩展时贴防静电贴纸；需扩展时保留连接器盖

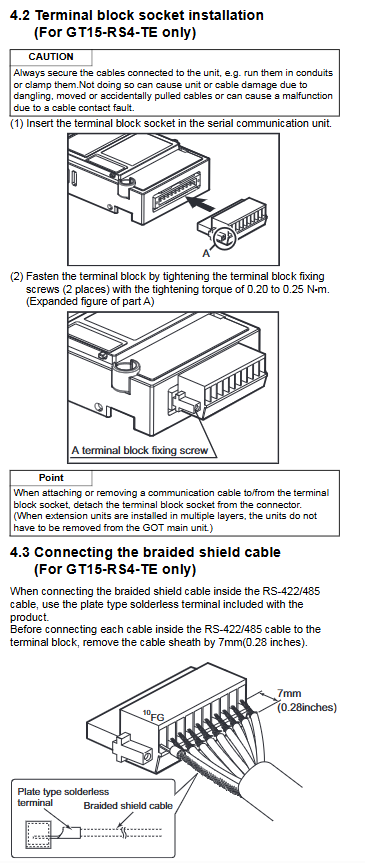

端子台安装（仅 GT15-RS4-TE）
将端子台插座插入模块
锁紧固定螺丝，扭矩0.20~0.25N·m
屏蔽线接线（仅 GT15-RS4-TE）
剥线长度：7mm
使用板式压接端子连接编织屏蔽层
接线螺丝扭矩：0.5~0.6N·m
安全与接线注意事项
安装警告
安装 / 拆卸前必须切断所有电源，否则可能故障、触电
禁止拆解、改装模块
操作前释放人体静电
防止碎屑、导线等异物进入机内
接线规范
通讯线缆与主回路 / 电源线分离 **≥100mm**，避免干扰
线缆必须固定，防止拉扯导致接触不良
接头必须插紧，确保可靠连接
配件清单
型号 标准配件
GT15-RS2-9P 模块、螺丝套装、说明书
GT15-RS4-9S 模块、螺丝套装、磁环、说明书
GT15-RS4-TE 模块、螺丝套装、端子台、屏蔽压接端子、说明书
合规与环保
符合CE、EMC、低电压指令
符合中国 RoHS：仅电路板含铅，其余部件均达标
适用标准：GB/T15969.2、SJ/T11364
关键问题与答案
问题 1：三款模块在接口与传输距离上的核心区别是什么？
答案：
GT15-RS2-9P：RS-232接口，D-Sub9 针 (公)，最大距离15m。
GT15-RS4-9S：RS-422/485接口，D-Sub9 针 (母)，最大距离1200m。
GT15-RS4-TE：RS-422/485接口，端子台接线，最大距离1200m，适合现场配线。
问题 2：安装串口模块时必须遵守哪些关键操作与扭矩要求？
答案：
必须完全切断 GOT 与 PLC 电源才可安装 / 拆卸。
模块主体安装螺丝扭矩：0.36~0.48N·m。
GT15-RS4-TE 端子台固定扭矩：0.20~0.25N·m。
端子接线扭矩：0.5~0.6N·m。
不级联扩展时必须贴防静电贴纸。
问题 3：GT15-RS4-9S 与 TE 的 DIP 开关作用是什么？如何设置？
答案：DIP 开关用于RS-422/485 终端电阻切换：
开关 1、2 均ON：使用内置 100Ω 终端电阻。
开关 1、2 均OFF：使用外部终端电阻。
该设置仅GT15-RS4-9S 和 GT15-RS4-TE具备，GT15-RS2-9P 无此开关。
