PRECILEC RE.0444N系列直流测速发电机
时间: 2026-05-13浏览次数：
PRECILEC RE.0444N系列直流测速发电机
PRECILEC RE.0444N系列直流测速发电机
产品概述
RE.0444N 是 PRECILEC 生产的直流测速发电机，主要用于工业速度控制与调节，输出高质量信号，支持线缆连接，提供丰富机械与电气可选配置。
核心结构特性
参数 数值
极数 2
电枢槽数 19
换向器片数 57
绝缘等级 B 级（IEC 34-1）
工作温度 -30 ~ +130℃
防护等级 IP44（标准）；IP55（带密封盖）
旋转方向 可逆
励磁方式 永磁式（铝镍钴 Alnico）

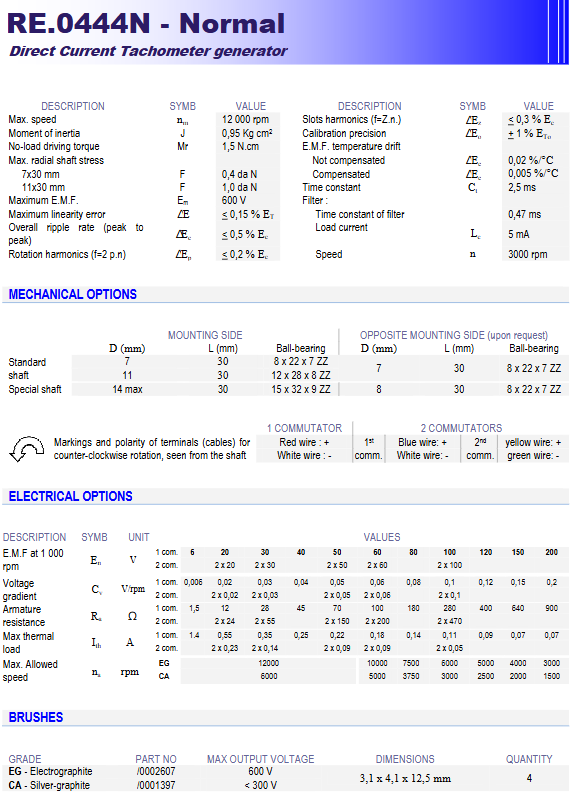

关键电气性能
参数 符号 指标
最高转速 n 12000 rpm
最大感应电动势 Em 600 V
总纹波（峰峰值） ΔEc ≤0.15% ~ 0.5% ET
旋转谐波 ΔEp ≤0.2% E0
槽谐波 ΔEz ≤0.3% E
电动势温度漂移 — 0.005 %/℃
滤波器时间常数 — 0.47 ms
负载电流 Ie 5 mA

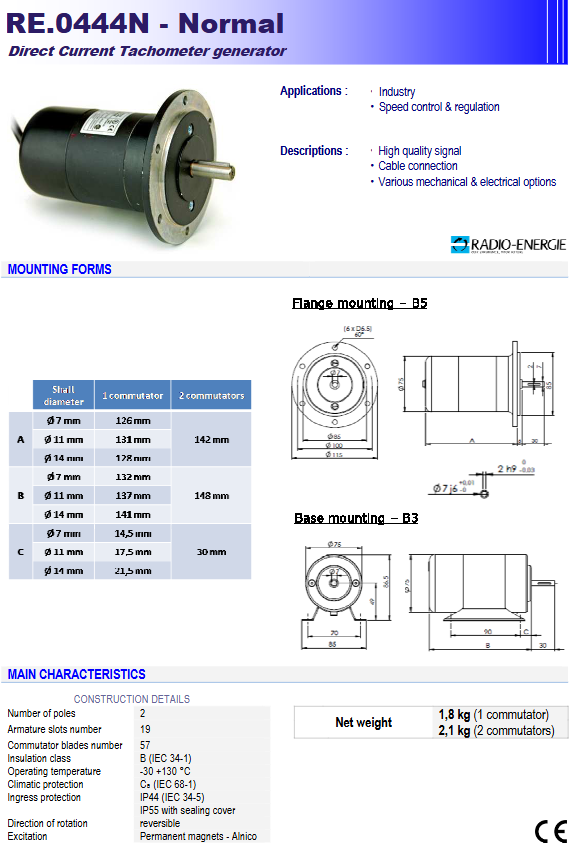

机械参数与安装
安装形式
B5：法兰安装（6×D6.5）
B3：底座安装
轴径选项
标准：7mm、11mm
特殊：最大14mm
轴长：30mm
重量
单换向器：1.8kg
双换向器：2.1kg
轴承：标准 8×22×7ZZ 等型号
可选配置
结构配置
1 个换向器 / 2 个换向器
电刷类型
EG：电石墨
CA：银石墨
输出灵敏度（1000rpm 对应电压）
20、50、120 V 等多档
防护：IP44 / IP55
温度补偿：可选（型号带 C）
接线定义（逆时针，从轴端看）
双换向器
第 1 组：红线 +，白线 -
第 2 组：蓝线 +，绿线 -
型号命名说明
例：RE.0444N B C1X 60 EG IP44 7X30
B：B5 法兰安装
1X：1 个换向器
60：1000rpm 输出电压
EG：电刷类型
IP44：防护等级
7X30：轴径 7mm，轴长 30mm
关键问题与答案
问题 1：RE.0444N 测速发电机的最高转速与最大输出电压分别是多少？温度漂移指标是多少？
答案：
最高转速：12000rpm
最大感应电动势：600V
电动势温度漂移：0.005%/℃
问题 2：该产品有哪几种安装方式和防护等级？标准款是哪一种？
答案：
安装方式：B5 法兰安装、B3 底座安装
防护等级：标准 IP44，可选 IP55（需密封盖）
问题 3：单换向器与双换向器版本在重量、接线上有什么区别？
答案：
重量：单换向器 1.8kg，双换向器 2.1kg
接线：单换向器一组输出；双换向器两组独立输出（红 +/ 白 -、蓝 +/ 绿 -），可用于冗余或差分信号。
