Keyence GS 系列安全互锁开关
时间: 2026-05-13浏览次数：
Keyence GS 系列安全互锁开关
Keyence GS 系列安全互锁开关
产品定位与系列划分
GS 系列为基恩士安全互锁开关，用于设备安全门 / 防护栏状态监测与锁定，满足ISO13849‑1 PLe、Cat.4、IEC61508 SIL3最高安全等级。
锁定型：GS‑50（通电释放）、GS‑70（通电锁定）
非接触式：GS‑10（无锁，仅检测闭合）
核心性能参数
锁定型（GS‑50/70）
项目 参数
保持力 2000N
响应时间 锁→开：220ms；开→锁：320ms
对位容差 ±2mm
级联数量 最多 25 台
机械寿命 100 万次以上
供电 24V DC ±20%
功耗 标准 3.4W（瞬时最大 10.5W）
非接触式（GS‑10）
项目 参数
检测距离（正面） ON：10mm / OFF：18mm
响应时间 入→断：20ms；断→入：30ms
级联数量 最多 30 台（Y 接头最多 4 台）
功耗 0.8W

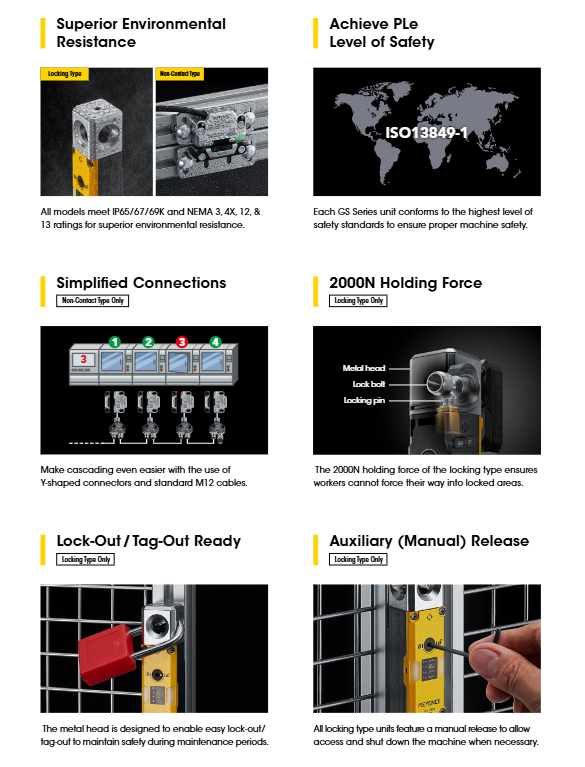

结构与易用设计
紧凑坚固
尺寸小巧，金属外壳，抗冲击防篡改
高可见指示灯：绿（闭）/ 红（开）/ 橙（半开）/ 红闪（故障）
安装灵活
本体可旋转适配左右开门
锁型：自适应锁舌 + 斜面导入，补偿门下垂
非接触型：宽容差，抗振动误触发

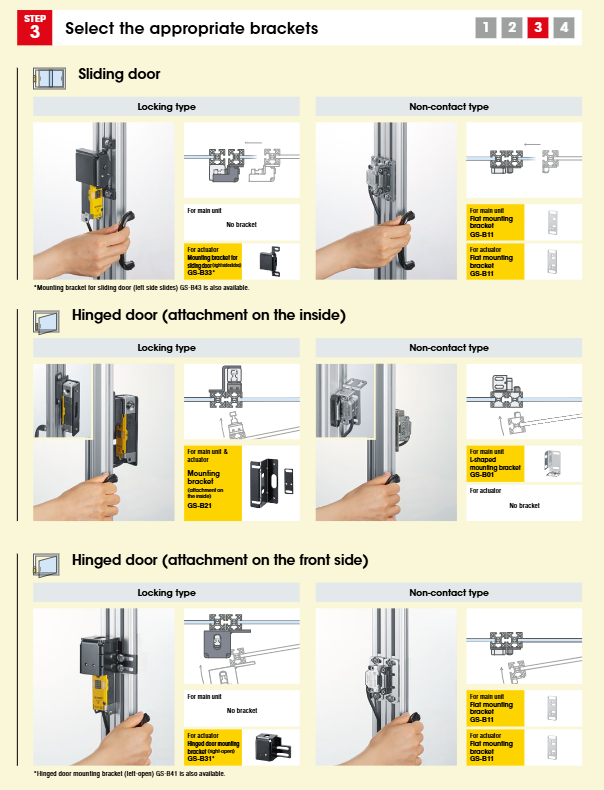

专用支架
平支架 GS‑B11、L 型 GS‑B01、铰链门 GS‑B31/B41、滑移门 GS‑B33/B43、内装 GS‑B21
系统集成优势
级联简化布线
多台串联，仅输出一组 OSSD到安全回路
OSSD 安全输出
冗余晶体管输出，PNP/NPN 可选，直连接触器 / 安全 PLC
辅助监控（AUX）
每台自带辅助输出，接入 PLC/HMI定位故障门
一体化功能
内置EDM、手动复位、急停输入，无需外接安全继电器
附加安全功能
双动作手柄 GS‑H01：挤压 + 滑动才能解锁，防误开
逃生释放 GS‑H02：内部解锁，仅限 M12 接头型
手动释放：正面 / 背面机械解锁
编码等级：低（兼容任意执行器）/ 高（仅识别配对）
LOTO 挂锁：金属头支持维修挂锁
环境防护
防护等级：IP65/67/IP69K、NEMA 3/4X/12/13
工作温度：‑20~+55℃
抗振动：10~55Hz，抗冲击：30G
标准选型四步法
选类型：需要锁定→GS‑50/70；仅检测→GS‑10
选型号：标准型 / 高性能型、PNP/NPN、线缆 / 接头
选支架：按平开门 / 铰链门 / 滑移门匹配
选配件：线缆、执行器、手柄、逃生释放、Y 接头
关键问题与答案
问题 1：GS 系列锁定型与非接触型的核心适用场景差异是什么？
答案：
锁定型（GS‑50/70）：用于停机后仍有危险的高惯性设备（如旋转、液压、大型机构），依靠2000N保持力强制锁门；GS‑50 通电释放、断电保持，适合安全要求更高场景。
非接触型（GS‑10）：用于断电即无危险的设备，仅监测门是否关闭，无机械锁，宽检测容差抗振动 / 门下垂，适合洁净、高频开关环境。
问题 2：GS 系列的级联功能有何优势？最多能级联多少台？
答案：优势：多台开关串联后只输出一组 OSSD 安全信号，大幅减少布线与端子，简化系统；每台保留AUX 辅助输出，可单独定位故障门。数量：锁定型最多 25 台，非接触型最多 30 台（使用 Y 型连接器时最多 4 台）。
问题 3：GS 系列达到哪些最高安全等级？这些等级代表什么意义？
答案：GS 系列满足：ISO13849‑1 PLe / Category 4、IEC61508 SIL3、ISO14119 Type4。意义：代表最高等级的安全性能，即使系统出现单一故障，安全功能仍可保持；适用于一旦故障会导致致命危险的工业设备防护，是汽车、冲压、机器人等行业的准入安全要求。
