GE AT868 AquaTrans™单 / 双通道超声波水用流量变送器
时间: 2026-05-13浏览次数：
GE AT868 AquaTrans™单 / 双通道超声波水用流量变送器
GE AT868 AquaTrans™单 / 双通道超声波水用流量变送器
产品基础信息
GE AT868 AquaTrans™为单 / 双通道超声波水用流量变送器，采用相关时差法测量，防护等级NEMA 4X/IP66，尺寸6×4×3 in(152.4×101.6×76.2 mm)，重量2.2 lb(1 kg)。
核心规格
项目 参数
供电 85–265 VAC(47–65 Hz) / 12–28 VDC
功耗 最大 10 W
测量量程 -40~40 ft/s(-12.2~12.2 m/s)
量程比 400:1
精度 ＞6 in 管道：±0.5%~2%；≤6 in 管道：±2%~5%
重复性 插入式 ±0.2% FS；夹持式 ±0.2%~0.5% FS
环境温度 -10~55℃（工作）；-40~70℃（存储）
输出 1 路隔离 4–20 mA (最大 600 Ω)；1 路脉冲 / 频率输出 (0.1~10 kHz)
通讯 标准 RS232；可选 RS485
安装要求
选址要求
传感器上游 **≥10 倍管径直管段，下游≥5 倍管径 ** 直管段
水平管传感器装侧面，避免顶部积气 / 底部积渣
仪表箱就近安装，传感器线缆最长1000 ft(300 m)
接线规范
电源：接地脚最长，配1.8 m 内可见断电开关（欧盟 LVD）
传感器：同通道线缆长度差≤4 in(10 cm)（≤2 MHz）；≤0.5 in(1.25 cm)（＞2 MHz）
模拟量：负载＜600 Ω
脉冲输出：禁止外接电源
CE 合规：所有线缆屏蔽接地，空闲孔密封。
编程配置（核心步骤）
通道激活：CHx-ACTIV设为TRANS启用通道
系统单位：CHx-SYSTM设置体积 / 累计 / 质量流量单位与小数位
管道参数（CHx-PIPE）
材质：钢 / 铸铁 / 铜 / 铝 / 塑料 / 其他（输入声速）

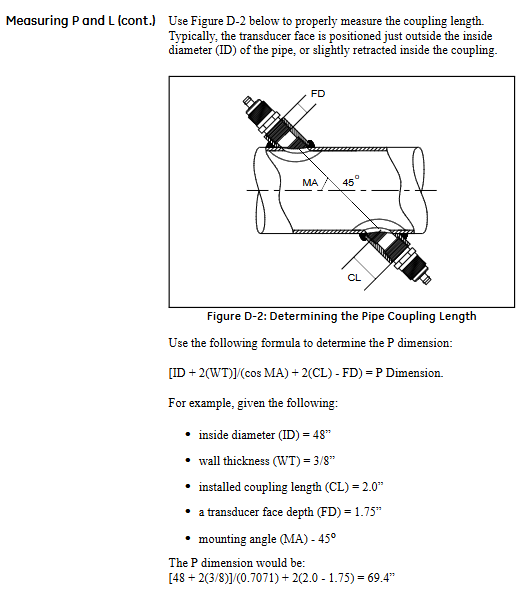

外径、壁厚、路径长 P、轴向长 L
衬里：材质、声速、厚度
流体：水 (0–100℃/0–260℃)/ 油 / 其他（输入声速）
信号阈值（CHx-SETUP-SIGNL）
信号低限：40
相关峰值：100
声速偏差：±20%
速度范围：-40~40 ft/s
加速度限：15 ft/s²
全局设置（GLOBL）
系统单位：英制 / 公制
错误处理：保持输出 / 停止累计
通讯：地址1，波特率9600
显示：循环显示最多4个参数
显示与操作

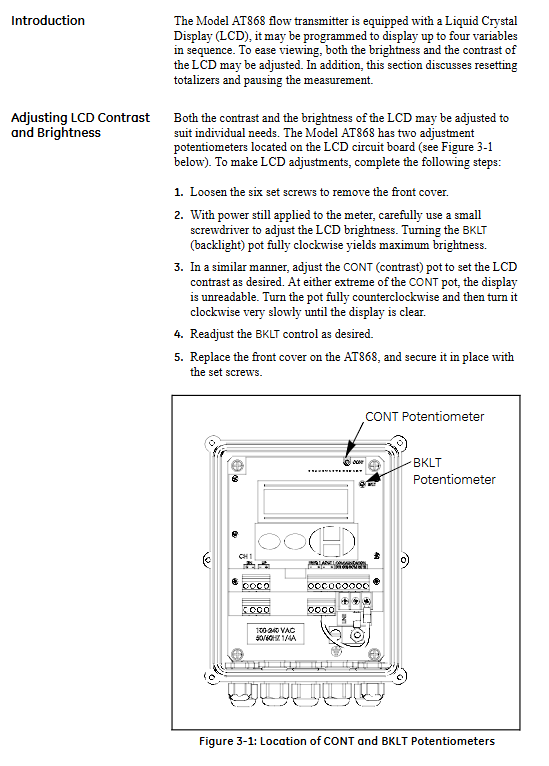

LCD 调节：通过电位器调整背光与对比度
累计量清零：面板按键 / 外部开关 / PanaView 软件
测量控制：仅 PanaView 支持暂停 / 重启测量
校准流程
模拟量校准
低点：4 mA
高点：20 mA
线性测试：0–100% 分段校验，误差≤±0.005 mA
频率 / 脉冲输出
频率：10–100000 Hz
脉冲：最小导通50 μs，设置单位 / 脉冲
错误码与诊断
常见错误码（表格）
代码 问题 原因 处理
E1 低信号 线缆 / 传感器 / 流量槽故障 检查接线与耦合
E2 声速错误 参数 / 流态异常 核对声速，调整传感器
E3 速度超量程 流量超设定 调整量程阈值
E4 信号质量差 干扰 / 对准不良 排查电磁干扰
E5 幅值异常 介质含气 / 耦合差 改善传感器安装
E6 跳周期 流态扰动 重新耦合传感器
E7 模拟量故障 负载超 600 Ω 检查回路阻抗
E9 累计溢出 单位 / 脉冲设置小 调大单位 / 脉冲
诊断参数
信号强度 SS up/dn：50–75为正常
信号质量 Q up/dn：≥1200为正常
幅值 AMP up/dn：24±5为正常
时差 Delta：≤1 μs为正常
部件更换
保险丝
AC：0.25 A 慢熔
DC：2.0 A 慢熔
LCD / 键盘：断电拆卸盖板，拔插排线更换
程序 EPROM (U4)：防静电，对角对齐缺口压入
质保与服务
质保期：电子与传感器均为1 年
不保范围：保险丝、电池、误用、非标配件
返修流程：申请 RA 号→预付运费→工厂检测→免费保修 / 付费维修
软件支持
**PanaView™** 支持：
串口连接与多仪表管理
读取 / 绘制 / 保存传感器信号
远程编程、累计清零、站点文件管理
实时数据显示与记录
关键问题与答案
问题 1：AT868 传感器安装的核心直管段要求是什么？为什么？
答案：传感器安装必须满足上游≥10 倍管径、下游≥5 倍管径的平直无扰管段，且避开阀门、弯头、变径等湍流源。这是为了保证充分发展的流场，确保超声波流量测量的精度达到 ±0.5%~2%，避免涡流、气液两相、扰动造成信号失真与读数偏差。
问题 2：AT868 出现 E1 低信号错误，应按什么顺序排查？
答案：排查顺序为：
检查传感器线缆是否破损、屏蔽接地良好、长度差合规
确认传感器接线正负极（红 SIG+、黑 RTN-）正确
夹持式检查耦合剂与管道清洁度，插入式检查是否渗漏 / 腐蚀
核对CHx-PIPE 管道参数（外径、壁厚、材质）是否准确
进入诊断查看SS 信号强度，低于 50 则更换传感器对
问题 3：AT868 模拟量输出校准的标准流程与精度要求是什么？
答案：标准流程：
串入电流表，进入CALIB→SLOT0→A/C
校准4 mA低点，存储
校准20 mA高点，存储
做50% 量程线性测试，验证输出12.000 mA
精度要求：校准点误差≤±0.005 mA，全量程线性度满足此要求方可使用。
