Delta AH500 PLC 操作说明
Delta AH500 PLC 操作说明
产品概述
AH500 是台达中型模块化 PLC，面向中大型自动化设备，采用CPU + 底板 + 扩展模块架构，分为Basic 基础型与Advanced 高阶型CPU，支持多协议通信、多轴运动控制与大规模 I/O 扩展。
CPU 模块规格（核心）
1. 性能对比
系列 执行速度 程序容量 最大 I/O 最大底板
Basic 3K 步 /ms 32K~256K 步 768~4352 点 1~8 段
Advanced 12K 步 /ms 96K~384K 步 1280~4352 点 2~8 段
2. 接口与功能
通信：USB 2.0、RS232/485/422、10/100M 以太网（EN 型号）
存储：SD 卡，支持程序 / 参数备份与恢复
时钟：内置实时时钟，掉电保持
任务：最多283 个任务，支持周期、I/O 中断、定时中断
系统扩展架构
底板
主底板：4/6/8/12 槽（AHBP04/06/08/12M1-5A）
扩展底板：6/8 槽（AHBP06/08E1-5A）
最大扩展：1 主 + 7 扩展，共8 段底板
供电模块
AHPS05-5A：AC100~240V输入，24V/5A输出
AHPS15-5A：DC24V输入，24V/1.5A输出
最大扩展能力
最大 I/O 模块：68 个
最大数字 I/O：4352 点
最大模拟 I/O：544 点

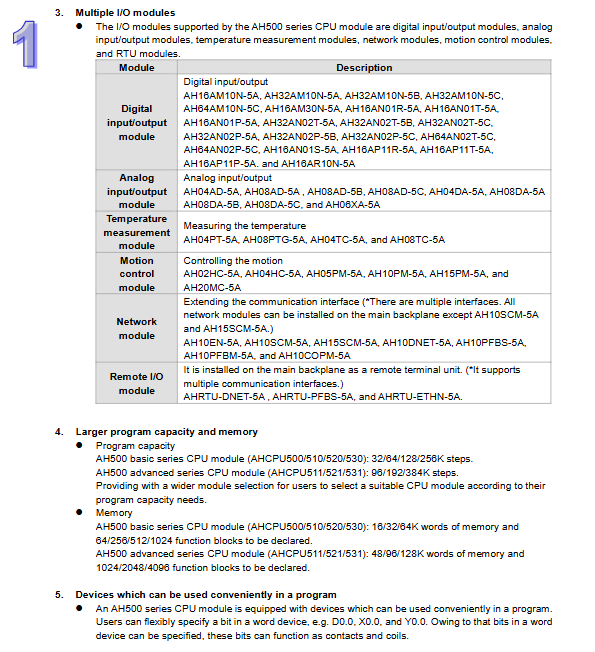

I/O 模块家族
1. 数字量模块
输入：24VDC/110~240VAC，16/32/64 点，响应时间0.1~15ms
输出：继电器（2A）、晶体管（0.1~0.5A）、可控硅（0.5A）
特点：支持热插拔、中断输入、LED 状态指示
2. 模拟量模块
精度：16bit
输入：±10V/0~20mA/4~20mA，4/8 通道
输出：±10V/0~20mA/4~20mA，4/8 通道
转换时间：150μs / 通道
3. 温度测量模块
类型：RTD(Pt100/Ni1000)、热电偶 (J/K/R/S/T/E/N)
分辨率：0.1℃/0.1°F
通道：4/8 通道，通道间隔离
4. 网络通信模块
型号 协议 速度
AH10EN-5A Ethernet/IP、Modbus TCP 10/100M
AH10SCM-5A RS485/422、Modbus 1200~460800bps
AH10DNET-5A DeviceNet 125k~1Mbps
AH10PFBM/S PROFIBUS-DP 9.6k~12Mbps
AH10COPM-5A CANopen 10k~1Mbps
5. 运动控制模块
轴数：2/4/6/12 轴
脉冲输出：最高 1MHz，差分输出
功能：直线 / 圆弧插补、回原点、比较输出
指令：支持G 代码、M 代码
代表型号：AH05PM/10PM/15PM/20MC-5A
6. 远程 I/O 模块
AHRTU-DNET-5A：DeviceNet 从站
AHRTU-PFBS-5A：PROFIBUS-DP 从站
AHRTU-ETHN-5A：EtherNet/IP 从站
软件与编程
编程软件：ISPSoft（符合IEC 61131-3）
语言支持：LD、IL、SFC、FBD、ST
配置工具：
HWCONFIG：硬件组态、参数设置
NWCONFIG：网络配置、路由设置
核心功能：在线编辑、在线调试、密码保护、FB 功能块
通信与网络
串口：RS232/485/422，最高1Mbps
以太网：支持Modbus TCP、EtherNet/IP、Socket、Email、Web
多机互联：PLC Link、Ether Link
诊断：网络状态、错误日志、节点监控
运动控制核心能力
控制模式：脉冲 / 方向、A/B 相、加 / 减计数
高速计数：最高 200kHz，支持差分信号
插补：2 轴直线 / 圆弧插补
外部接口：USB、以太网、SD 卡，支持程序存储与调试
安装、维护与诊断
安装：DIN 导轨安装，模块热插拔

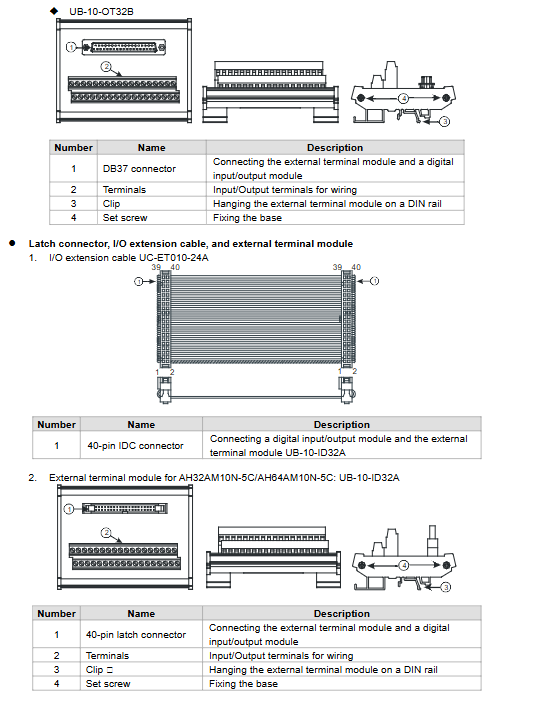

接线：端子 / DB37/latch 连接器，强电弱电分离
备份恢复：SD 卡一键备份 / 恢复程序、参数、日志
诊断：LED 状态指示、错误代码、在线监控、I/O 扫描
关键问题
问题 1：AH500 Basic 与 Advanced CPU 最核心的 3 项差异是什么？
答案：
执行速度：Advanced 为12K 步 /ms，是 Basic（3K 步 /ms）的4 倍；
程序容量：Advanced 最高384K 步，远大于 Basic 的256K 步；
任务与资源：Advanced 拥有更大数据寄存器、链接寄存器与更丰富的中断资源。
问题 2：AH500 最多可扩展多少 I/O 与模块？支持哪些安装与布线要求？
答案：
最大扩展：8 段底板、68 个模块、4352 点数字 I/O；
安装：DIN 导轨安装，支持模块热插拔；
布线：强电与信号线分离，模拟 / 数字信号隔离，推荐使用屏蔽线缆。
问题 3：AH500 运动控制模块支持哪些轴控功能与通信方式？
答案：
轴数：支持2~12 轴，脉冲输出最高 1MHz；
功能：回原点、限位、比较输出、直线 / 圆弧插补；
通信：差分脉冲、DMCNET 总线，可通过 USB / 以太网 / SD 卡编程调试。
