Pilz PNOZ XV3P 安全继电器操作说明
时间: 2026-05-12浏览次数：
Pilz PNOZ XV3P 安全继电器操作说明
Pilz PNOZ XV3P 安全继电器操作说明
PNOZ XV3P是Pilz推出的带延时功能的安全继电器，具备3 路瞬时安全常开触点 + 2 路断电延时安全触点，支持24VDC供电、单 / 双通道输入与触点短路检测，延时范围0.1s~300s可调 / 固定，满足PL e/Cat.4/SIL3（瞬时）、PL d/Cat.3/SIL3（<30s 延时）安全等级，自带冗余自监测与LED 状态指示，采用DIN 导轨安装，适用于急停、安全门、安全光栅等工业安全回路，通过CE、UKCA、CCC、TÜV等全球认证。
基础信息与安全规范
产品定位
型号：PNOZ XV3P，安全继电器（带断电延时）
标准：EN 60947-5-1、EN 60204-1、EN ISO 13849-1
认证：CE、UKCA、CCC、TÜV、cULus、EAC
安全警告
DANGER：即刻致命风险
WARNING：严重人身伤害风险
CAUTION：轻微伤害 / 设备损坏
NOTICE：设备损坏提示
使用人员
仅限专业资质人员安装、调试、维护。
核心功能与结构
触点配置
触点类型 数量 动作方式
安全瞬时触点 3 路 NO 立即动作
安全延时触点 2 路 NO 断电延时断开

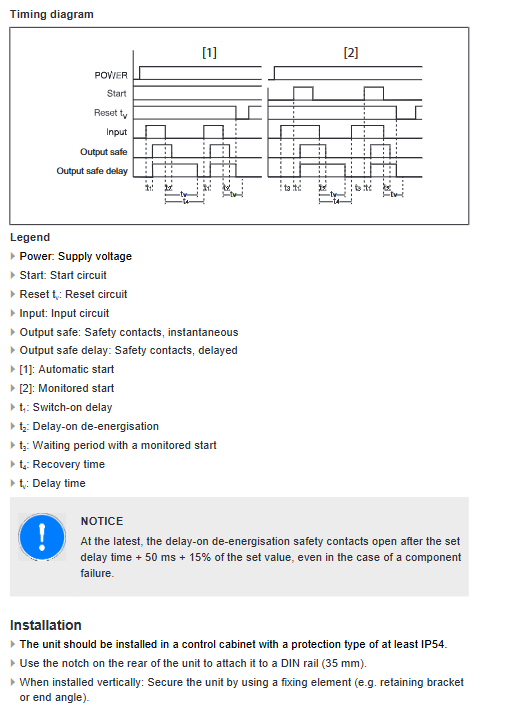

工作逻辑
输入闭合 → 所有触点闭合，CH1/CH2 指示灯亮
输入断开 → 瞬时触点立即断开，延时触点计时后断开
复位断开 → 可提前取消延时
运行模式
单通道 / 双通道输入
带 / 不带触点短路检测
自动启动 / 监控启动
状态指示
POWER：电源正常
START：启动回路闭合
CH.1/CH.2：瞬时触点闭合
CH.1[t]/CH.2[t]：延时触点闭合

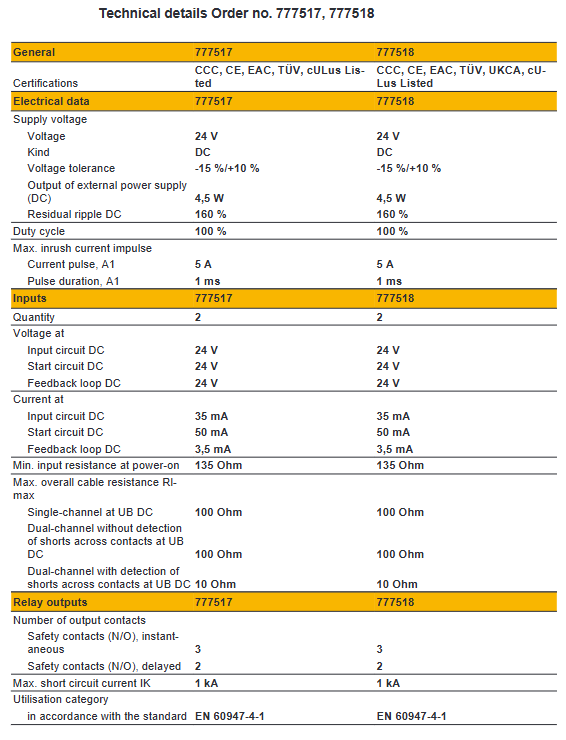

关键电气参数
供电与输入
参数 数值
供电电压 24VDC，-15%~+10%
功耗 4.5W
输入电压 24VDC
输入电流 35mA
启动回路电流 50mA
输出能力
负载类型 最大电流 最大功率
AC1（240V） 8A 2000VA
DC1（24V） 8A 200W
AC15（230V） 5A -
延时参数
延时型号 延时范围 精度
固定延时 0.5s/10s ±15%+50ms
可调短延时 0.1~3s ±15%+50ms
可调长延时 0.3~300s ±15%+50ms
安全特性数据
触点类型 PL 类别 SIL PFH D 寿命 TM
瞬时触点 PL e Cat.4 SIL3 2.31E-09 20 年
延时 < 30s PL d Cat.3 SIL3 2.64E-09 20 年
延时≥30s PL c Cat.1 SIL1 2.87E-09 20 年
安装与维护
安装
35mm DIN 导轨安装，外壳防护IP40
控制柜防护≥IP54
接线要求
线径：0.25~2.5mm²，扭矩0.5Nm
输出前端必须加10A 快熔保险
维护周期
PL e/SIL3：每月检查 1 次
PL d/SIL2：每年检查 1 次
故障类型
触点粘连 → 无法重启
输入短路 / 断路 / 接地故障 → 触点断开
电源异常 → POWER 灯不亮
关键问题
问题 1：PNOZ XV3P 的瞬时触点与延时触点在安全等级上有何核心差异？
答案：瞬时触点达到最高等级PL e/Cat.4/SIL3；延时 < 30s 触点为PL d/Cat.3/SIL3；延时≥30s 触点仅PL c/Cat.1/SIL1，延时越长安全等级越低。
问题 2：PNOZ XV3P 的延时功能如何实现提前取消，适用什么场景？
答案：通过断开Y39-Y40 复位回路可提前终止延时；适用于需要快速中断延时、立即切断输出的安全场景，如紧急复位操作。
问题 3：双通道带触点短路检测模式与普通双通道模式的关键区别是什么？
答案：带短路检测模式可识别输入触点粘连 / 短路故障，并强制断开输出；普通双通道仅监测断路 / 接地故障，不具备触点短路检测能力，安全性更高。
