Pilz PZE 9 安全继电器扩展模块
时间: 2026-05-12浏览次数：
Pilz PZE 9 安全继电器扩展模块
Pilz PZE 9 安全继电器扩展模块
Pilz PZE 9是用于安全回路扩展的强制导向触点扩展模块，提供8 路安全常开触点 + 1 路辅助常闭触点，支持24VDC/24~230VAC宽范围供电，满足PL e/Cat.4/SIL3安全等级，通过基础单元反馈回路实现诊断与故障监测，具备短路 / 断路 / 接地故障保护，采用DIN 导轨安装，适用于工业安全紧急停止、安全门等回路扩展，符合EN ISO 13849-1等国际标准。
基础信息与安全规范
产品属性
型号：PZE 9，安全继电器触点扩展模块
标准：EN 60947-5-1、EN 60204-1、EN ISO 13849-1
认证：CE、UKCA、CCC、TÜV、cULus、EAC
安全警告等级
DANGER：即刻致命风险
WARNING：严重 injury 风险
CAUTION：轻微伤害 / 设备损坏
NOTICE：设备损坏提示
合规使用
仅限安全继电器 / 安全系统的触点扩展
禁止改装、超规格使用
需由专业资质人员安装调试
核心功能与结构
触点配置
类型 数量 作用
安全触点（NO） 8 路 执行安全切断，强制导向
辅助触点（NC） 1 路 状态指示，非安全用途
工作逻辑
输入闭合 → 安全触点闭合、辅助触点断开、CH1/CH2 灯亮
输入断开 → 触点冗余断开、指示灯熄灭
故障状态 → 输出失电、触点断开
故障保护
输入断路、短路、接地故障
触点粘连无法重启
反馈回路异常监测

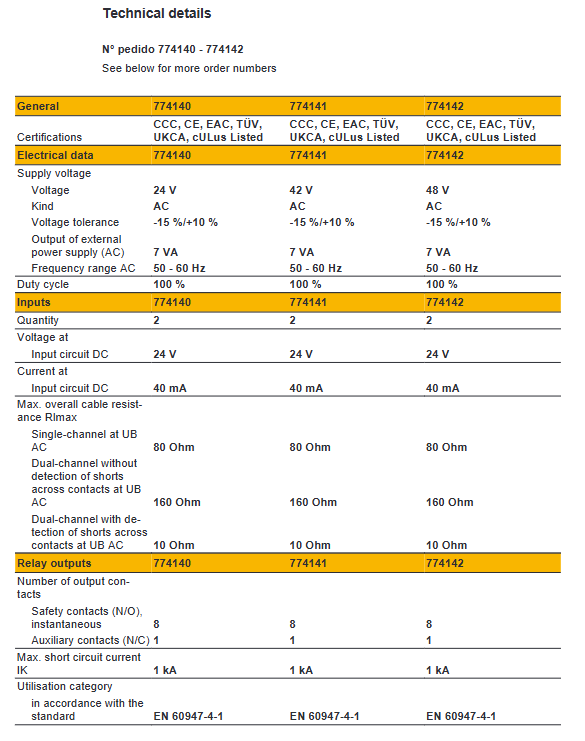

电气规格（关键型号）
供电型号
订货号 供电类型 电压 功耗
774150 DC 24VDC 3.5W
774140 AC 24VAC 7VA
774148 AC 230VAC 7VA

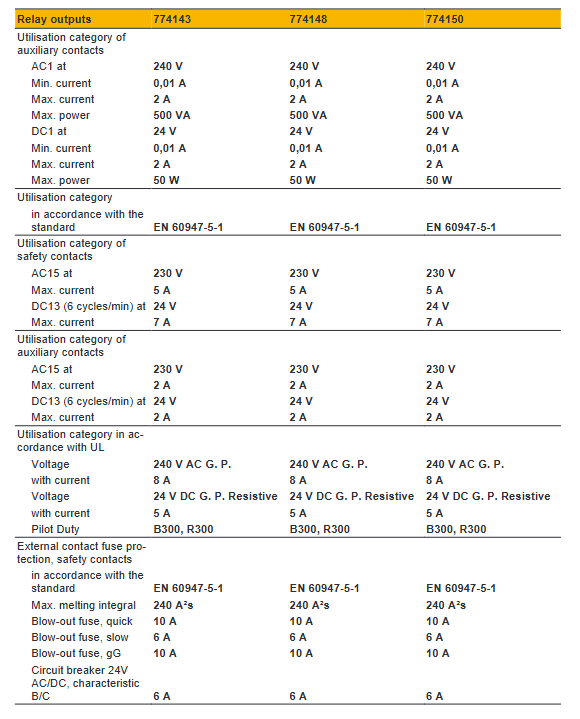

输出能力
安全触点：AC1 240V/8A、DC1 24V/8A
辅助触点：AC1 240V/2A、DC1 24V/2A
短路耐受：1kA
触点材质：AgSnO₂+ 镀金
安装与接线
安装方式
35mm DIN 导轨安装，防护等级IP40（壳体）
控制柜防护≥IP54
接线要求
线径：0.2~4mm²，扭矩0.5Nm
输出前端必须加熔断器（安全触点 10A 快熔）
禁止将辅助触点用于安全回路
EMC 要求
控制线与动力线分离布线
感性负载需加装灭弧装置
状态指示与维护
LED 指示
POWER：电源正常
CH.1/CH.2：对应通道触点闭合
Fault：故障告警
维护周期
PL e/SIL3：每月检查 1 次
PL d/SIL2：每年检查 1 次
使用寿命：20 年（TM）
安全特性参数
参数 数值
性能等级 PL e
类别 Cat.4
SIL SIL 3
PFH D 2.31×10⁻⁹ 1/h
PFD 2.03×10⁻⁶
机械寿命 10,000,000 次
关键问题
问题 1：PZE 9 的核心安全等级与对应的检查周期分别是什么？
答案：核心安全等级为PL e、Cat.4、SIL 3；检查周期要求PL e/SIL3 每月 1 次，PL d/SIL2 每年 1 次。
问题 2：PZE 9 的 8 路安全触点与 1 路辅助触点在使用上有何关键区别？
答案：8 路安全触点为强制导向结构，可用于安全切断回路；1 路辅助触点仅用于状态指示，严禁接入安全回路。
问题 3：PZE 9 发生哪些故障时会无法重启，如何处理？
答案：出现输入短路 / 断路 / 接地故障、安全触点粘连时无法重启；处理方式为排除外部接线故障、确认触点已完全断开后，重新启动基础单元。
