SCHNEIDER TSX Premium P57 处理器与离散 I/O 模块
时间: 2026-05-12浏览次数：
SCHNEIDER TSX Premium P57 处理器与离散 I/O 模块
SCHNEIDER TSX Premium P57 处理器与离散 I/O 模块
施耐德 Modicon TSX Premium系列TSX P57-10/P57-20 处理器与TSX DEY/DSY 离散 I/O 模块的多语言快速参考手册，核心介绍两款处理器的最大 I/O 容量、内存、通信接口，以及直流 / 交流输入、晶体管 / 继电器 / 可控硅输出模块的规格、接线、保护与诊断，明确安装规范、安全要求、故障诊断与电气参数，适配工业自动化 PLC 控制系统使用。
安全规范（通用）
人员资质：仅限专业技术人员安装、操作、维护。
安全等级：
Caution：不当操作可能导致人身伤亡 / 设备严重损坏
Important：不当操作可能导致轻微伤害 / 设备损坏
使用合规：符合欧盟 EMC、低电压指令，带 CE 标识。
安装要求：
必须配置断电开关、断路器、接地保护
24/48VDC 回路需做低压安全防护
紧急停止功能在任何模式下必须有效
TSX P57-10 / P57-20 处理器
1. 核心配置对比
参数 TSX P57-10 TSX P57-20
最大机架 2 8
最大离散 I/O 512 点 1024 点
最大模拟 I/O 24 80
专用模块 2 6
内置 RAM 32K 字 48K 字
最大内存 96K 字 176K 字
指令执行速度 1.39ms/1K 指令 0.78ms/1K 指令
2. 物理与接口
指示灯：RUN（绿）、ERR（红）、I/O（红）、TER（黄）
按键：RESET 针孔键（冷启动）
串口：2×8pin Mini-DIN（TER/AUX，RS485，19200bps）
扩展槽：

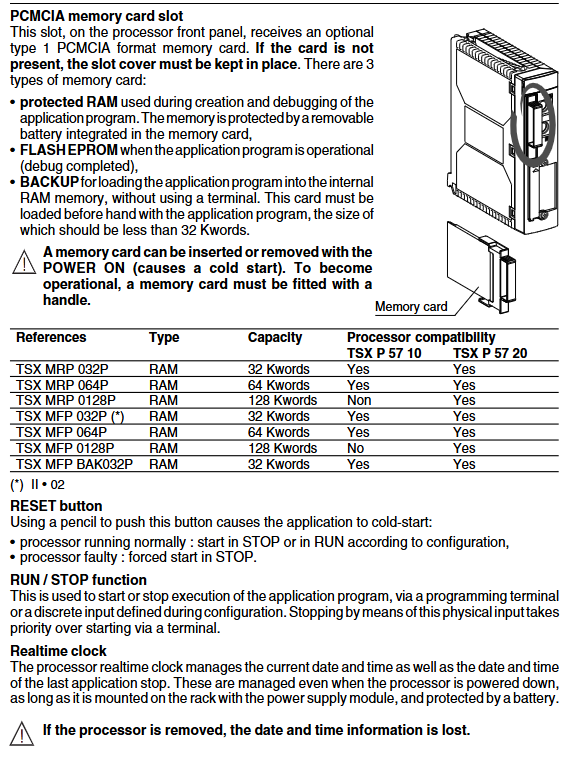

PCMCIA Type 1：内存卡（RAM/FLASH/BACKUP）
PCMCIA Type 3：通信卡（RS232/485、FIPWAY、UNI-TELWAY）
实时时钟：电池备份，掉电保持时间日期
3. 安装规则
标准电源→安装在00 槽
双宽电源→安装在01 槽
必须断电插拔处理器与通信卡
离散输入模块 TSX DEY 系列
1. 分类与规格
直流输入：24VDC（DEY08D2/16D2）、48VDC（DEY16D3）
交流输入：24/48/115/230VAC（DEY16A2-A5）
高速输入：DEY16FK（0.1~7.5ms 滤波，脉冲锁存，中断）
连接方式：螺钉端子 / HE10 连接器
2. 关键参数（典型）
型号 电压 导通阈值 滤波 隔离
DEY16D2 24VDC ≥11V 4ms 1500Vrms
DEY16FK 24VDC ≥11V 0.1~7.5ms 1500Vrms
DEY16A5 230VAC ≥159V 50/60Hz 2000Vrms
离散输出模块 TSX DSY 系列
1. 输出类型
晶体管：24/48VDC，0.1~2A，高速、短路保护
继电器：50VA/100VA，交直流通用，3~5A，保险丝保护
可控硅：48~240VAC，1~2A，无触点
2. 关键参数（典型）
型号 类型 电压 电流 保护
DSY08T22 晶体管 24VDC 2A 短路 / 过载
DSY08R4D 继电器 24~110VDC 5A 可换保险丝
DSY08S5 可控硅 48~240VAC 2A 过流保护
核心功能
输入功能
恒流输入：24/48VDC 输入电流恒定
可编程滤波：DEY16FK 可设0.1~7.5ms
脉冲锁存：捕获小于 PLC 周期的短脉冲
事件中断：最多16 路输入事件快速处理
输出功能
短路 / 过载保护：故障自动断开，指示灯闪烁
输出重启动：自动 / 手动，每 10 秒重试
故障回退：可配置保持 / 置 0 / 置 1
端子监测：松开端子自动切断输出
诊断
模块：RUN 正常、ERR 故障、I/O 异常
通道：点亮 = 导通；闪烁 = 故障

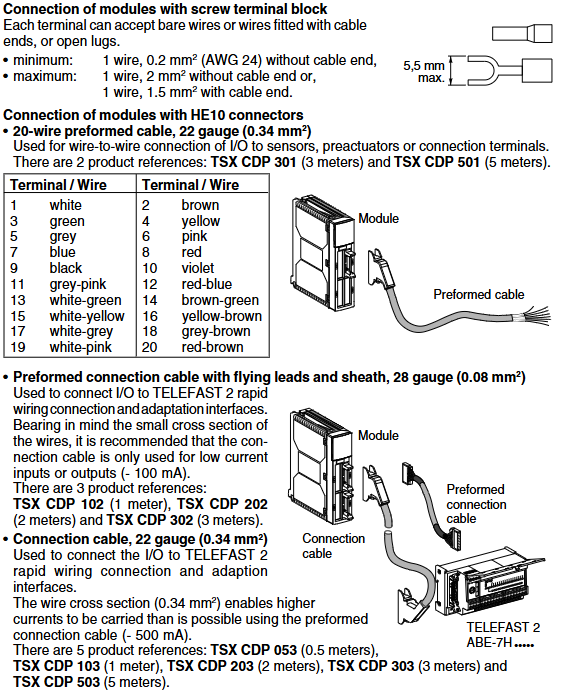

安装与接线
模块可带电插拔，但必须断开传感器 / 执行器电源
线缆：
螺钉端子：0.2~2mm²
HE10：预制线缆，22AWG
强电与信号线分离布线，减少干扰
传感器电源必须配0.5A 快熔保险
环境指标
工作温度：0~60℃
湿度：30~95% 无凝露
海拔：≤2000m
振动 / 冲击：符合IEC 68-2-6 / 27
防护等级：IP20
关键问题
问题 1：TSX P57-10 与 P57-20 最核心的差异是什么？
答案：核心差异在扩展能力：P57-10 最大支持512 点离散 I/O、2 个机架；P57-20 支持1024 点 I/O、8 个机架，且内存更大、执行速度更快、可扩展 128K 内存卡。
问题 2：DEY16FK 高速输入模块相比普通 DI 模块有哪些专属功能？
答案：具备0.1~7.5ms 可编程滤波、脉冲状态锁存（捕获短脉冲）、16 路输入中断事件处理，响应更快，适合高速计数与快速信号采集。
问题 3：DSY 系列输出模块的故障保护与恢复机制是怎样的？
答案：晶体管输出具备短路 / 过载自动断开；继电器 / 可控硅用可更换保险丝保护。故障后支持自动每 10 秒重试或程序手动重启，并可配置故障时输出保持 / 置 0 / 置 1。
