KONGSBERG HiPAP®第二代高精度水下声学定位系统家族
时间: 2026-05-12浏览次数：
KONGSBERG HiPAP®第二代高精度水下声学定位系统家族
KONGSBERG HiPAP®第二代高精度水下声学定位系统家族
产品概述
HiPAP® 是Kongsberg Maritime研发的第二代高精度水下声学定位系统，最初为深水高精度海底勘测规避 LBL 复杂部署而设计，采用SSBL（超短基线）核心技术，同时兼容LBL（长基线），是全球应用最广泛的水下定位方案之一。
定位原理
SSBL/USBL
仅需船装换能器 + 水下应答器，无需海底布阵校准，安装简单。
测量方位角、俯仰角与斜距，解算3D 相对位置；精度随距离增加略有下降。
LBL
海底布设应答器阵并校准，精度与深度无关，适合长距离高精度作业。
HiPAP 支持自动 LBL 测距与校准，可双模切换使用。
系统核心组成
操作单元（APOS）：Windows 风格人机界面，支持多操作站，一主多备无缝切换。
收发机：靠近船体安装，光纤通信，数字发射 / 前置放大 / 波束形成。
换能器：阵元数量远超竞品，501 型含 241 个阵元，球面结构全向覆盖。
船体单元：闸阀式安装，可将换能器降至船体紊流区外，支持10 节航速。
应答器：支持传统 FSK 与新款cNODE®（Cymbal 协议），超100 个通道。
外部传感器：航向传感器（陀螺）、MRU 姿态传感器、GNSS，用于误差补偿。
核心技术优势
数字波束形成
DSP 独立控制每个阵元，测量相位与幅度，形成窄指向波束，抑制噪声与多径反射。
Cymbal® 宽带协议
基于 DSSS，角度精度提升 30%，测距精度0.02m。
新增50 个通道，高速遥测8kbit/s，自适应发射功率延长电池寿命。
误差补偿
声速剖面实时修正射线弯曲与距离误差。
MRU 补偿船舶横摇 / 纵摇，航向传感器修正方位误差。
HiPAP 家族机型参数
型号 作业距离 角度精度 (20dB S/N) 阵元数 接收波束 闸阀尺寸 最大深度
HiPAP 501 1–4000m 0.12° 241 10° 500mm 4000m
HiPAP 451 1–3000m 0.18° 46 15° 500mm 3000m
HiPAP 351 1–3000m 0.18° 46 15° 350mm 3000m
HiPAP 351P 1–3000m 0.18° 46 15° 350mm 便携
HiPAP 101 1–10000m 0.14° 31 20° 500mm 6500m
核心功能
标准功能：自动校准、射线弯曲补偿、位置 / 角度报警、DP / 勘测数据输出、噪声分析。
可选功能：LBL、多用户 LBL、双机冗余、隔水管角度监测、BOP 声学控制、海流监测。
系统融合：支持HAIN 水声辅助惯导，提升精度、更新率与续航，支持声学中断时连续定位。
典型应用

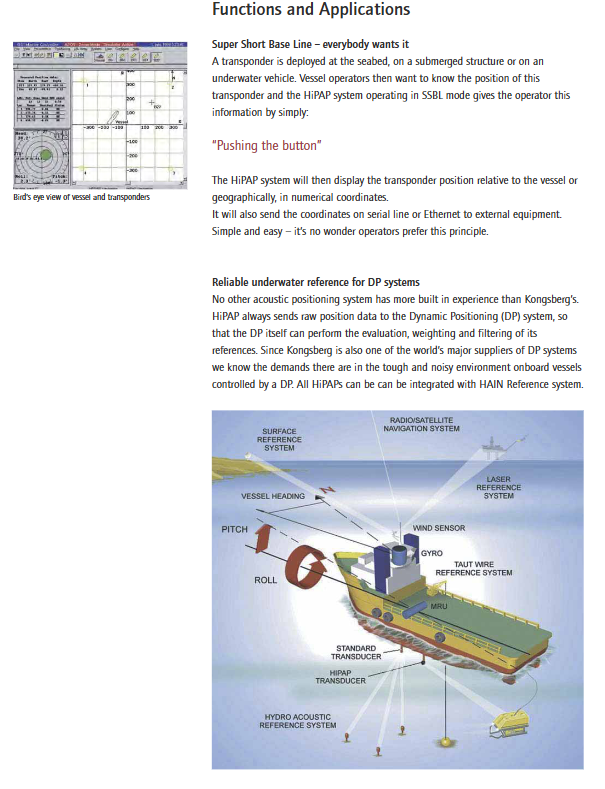

深水勘测、ROV/AUV 定位、动力定位 (DP) 参考。

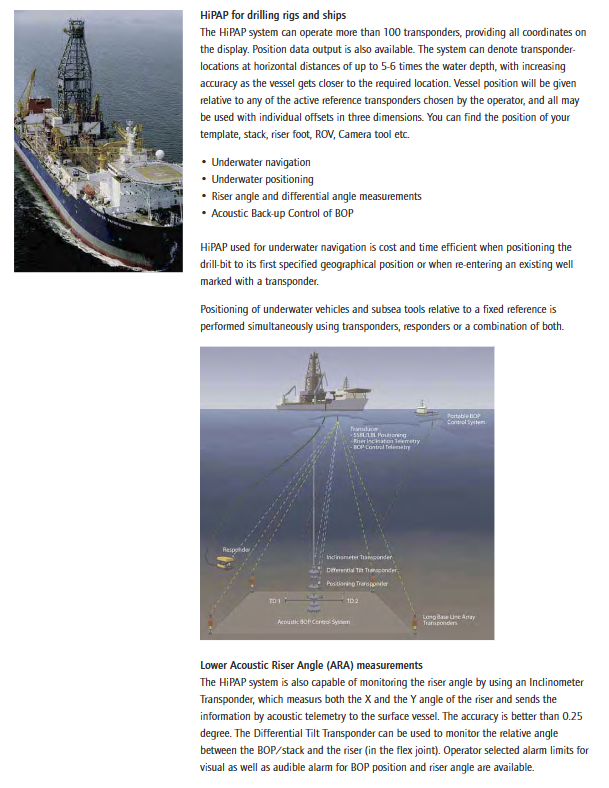

钻井平台：隔水管角度监测、BOP 远程控制、钻头定位与回井。
海底施工、多船协同作业、海流测量。
服务与培训
全球 24h 技术支持，本地备件与现场服务。
APOS Trainer模拟培训软件，支持操作训练、阵列规划与接口测试。
标准化升级套件，保护用户投资。
关键问题
问题：HiPAP 系统采用的 Cymbal 协议带来哪些核心提升？
答案：Cymbal 使角度精度提升 30%，测距精度达0.02m；新增50 个应答器通道，支持8kbit/s高速遥测，自适应功率延长电池寿命，并优化多径抑制与定位更新率。
问题：HiPAP 501 与 HiPAP 101 的核心定位差异是什么？
答案：HiPAP 501 是全向顶配型，241 阵元、10° 窄波束、4000m作业距离，精度最高；HiPAP 101 是低频超深水型，作业深度达6500m、距离10000m，适合极深水域。
问题：HiPAP 如何保证在深水与复杂环境下的定位精度？
答案：采用数字波束形成抑制噪声；通过MRU 与航向传感器补偿船舶运动；支持声速剖面实时修正；搭配 Cymbal 协议与双模定位（SSBL+LBL），并可融合HAIN 惯导提升稳定性与精度。
