EAU-321是 AutroSafe 火灾探测系统
时间: 2026-05-11浏览次数：
EAU-321是 AutroSafe 火灾探测系统
EAU-321是 AutroSafe 火灾探测系统
产品定位
EAU-321 是AutroSafe 交互式火灾探测系统的PC/104 规格 4 通道串口通信板，用于系统与第三方设备通过AutroCom协议对接，是实现外部通信的核心模块。
核心特性
4 个独立串口，支持RS232/RS422/RS485三协议，由跳线灵活定义
支持AutroCom 冗余通信，提升可靠性
全端口具备连续短路保护
尺寸：90mm×96mm
工作温度：-40℃~+85℃
端口功能分工
端口 协议类型 功能
Port1、Port2 RS232/RS422/RS485（可选） AutroCom 通信，支持冗余
Port3 固定 RS232 AutroSafe IFG AutroFieldBus 总线通信
Port4 固定 RS232 AUTROLON 网络配置文件下载
安装与容量限制
安装方式：单机直插EAC-300 处理器板；分布式系统叠装EAU-310 通信板
数量限制：每个系统单元仅支持 1 块 EAU-321
装机数量规则：
无电池主机：最多可装3 块通信板（含 EAU-321/310/330）
有电池主机：最多可装2 块通信板
分布式配 EAU-310 时：无电池最多再加2 块；有电池最多再加1 块

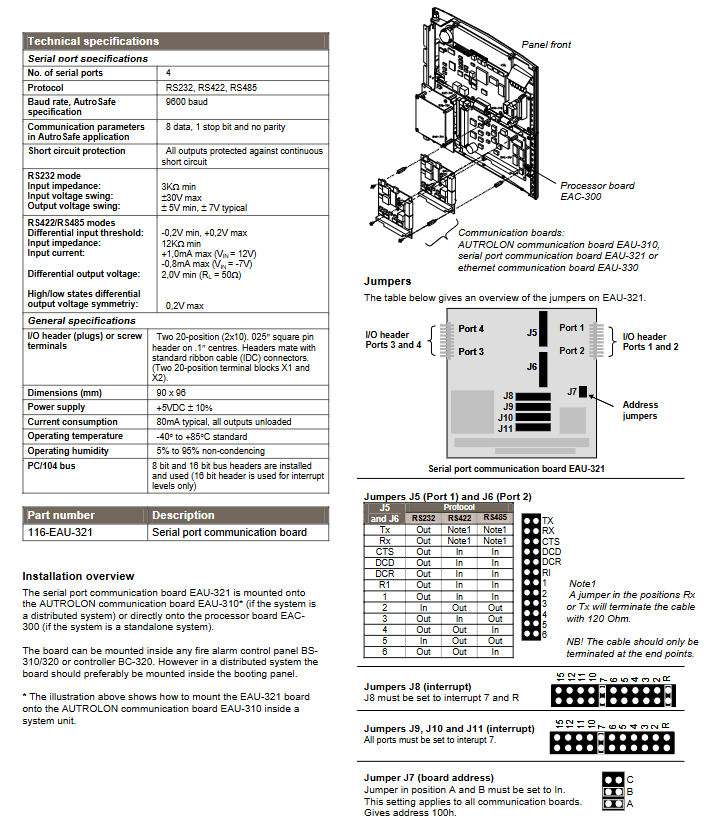

技术参数
参数 数值
串口数量 4
波特率 9600bps
通信格式 8 数据位、1 停止位、无校验
供电 +5VDC±10%
工作电流 80mA（空载典型值）
输入阻抗（RS232） ≥3kΩ
差分阈值（RS422/485） -0.2V~+0.2V
接线端子 2×20 针（X1、X2）
跳线配置
J5/J6：设置 Port1/Port2 通信协议（RS232/RS422/RS485）
J8/J9/J10/J11：所有端口中断固定设为7
J7：板地址设为100h（A、B 位均设为 In）

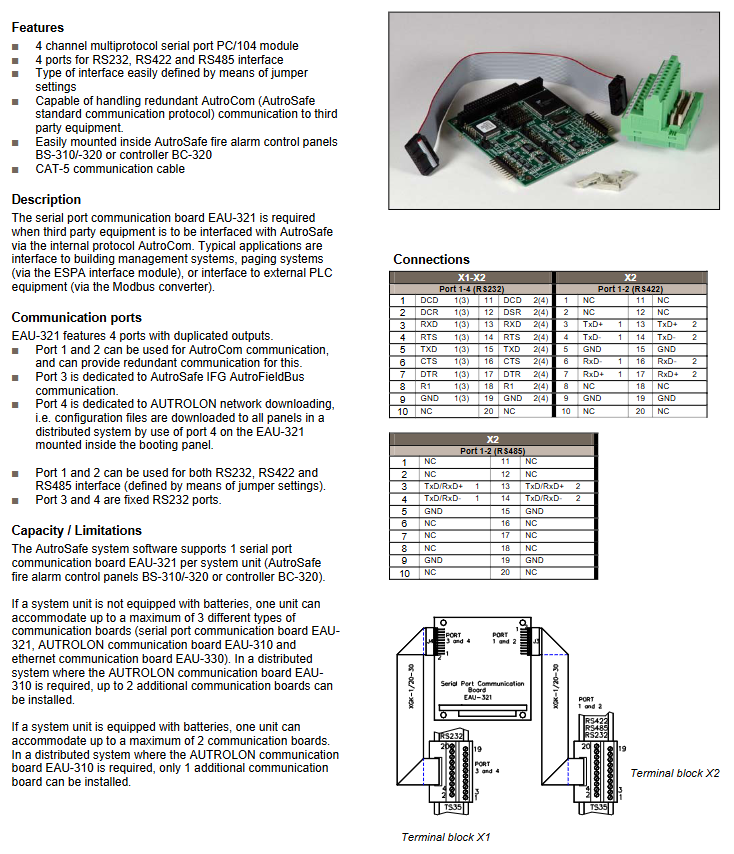

接线定义
提供X1、X2两个 20 针端子，分别定义RS232/RS422/RS485引脚，支持扁平电缆连接，RS422/RS485 支持120Ω 终端匹配（仅在链路末端启用）。
关键问题
EAU-321 的 4 个端口分别承担什么功能，协议有何差异？
答：Port1/2 支持RS232/RS422/RS485跳线切换，用于 AutroCom 冗余通信；Port3 为固定 RS232，负责 AutroFieldBus 总线；Port4 为固定 RS232，专用于 AUTROLON 网络配置下载。
EAU-321 在主机中的安装数量和限制条件是什么？
答：单系统仅允许安装 1 块EAU-321；无电池主机最多可装3 块通信板，有电池主机最多2 块；分布式配 EAU-310 时，无电池可再加2 块，有电池仅可再加1 块。
EAU-321 的核心跳线如何配置，中断与地址是多少？
答：J5/J6 配置 Port1/2 接口协议；J8/J9/J10/J11 中断必须设为 7；J7 将板地址固定为100h（A、B 位设为 In）。
