MTL4850 HART 多路复用器的安装使用说明
时间: 2026-05-11浏览次数：
MTL4850 HART 多路复用器的安装使用说明
MTL4850 HART 多路复用器的安装使用说明
MTL4850 HART 多路复用器的安装使用手册，核心为现场智能设备与 PC 端 HART 管理软件提供RS485 通信接口，支持安全区 / 危险区应用，可通过HTP-SC32、HMP-HM64、CPH-SC 系列背板三种方式连接，单模块最多管理32 路HART 设备，单链路最多接入63 个模块（共2016 通道），覆盖安装、接线、配置、故障排查、维护全流程，配套DD/DTM 驱动可兼容主流 DCS 系统。
1. 产品核心定位
MTL4850 是HART 通信多路复用系统，实现单台 PC 对全厂智能现场设备的组态、校准、维护，是安全区 / 危险区设备与管理软件的桥梁。
单 MTL4850 模块：支持32 路HART 通道
单 RS485 链路：最多挂载63 个模块，总计2016 路通道
通信方式：RS485 半双工，传输距离最长1000m
2. 三种连接方案
方案 型号 通道 特点 适用场景
一体式 HTP‑SC32 32 板载 MTL4850，免额外接口 安全区简易部署

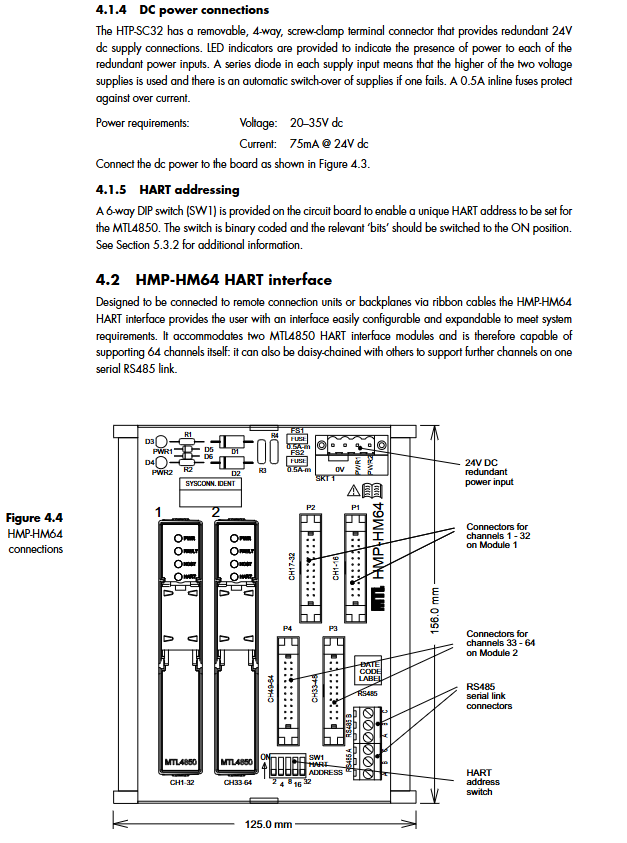

分体组合式 HCU16/AO + HMP‑HM64 64 4 个 HCU 单元组合，灵活扩展 安全区多通道扩展
本安背板式 CPH‑SC16(R)/SC32(R) 16/32 集成 MTL4500 隔离器，危险区认证 危险区本安应用
3. 安装与机械规范
安装方式：DIN 导轨安装（DMK01 套件）/面板安装（SMS01 套件）
供电要求：24V DC 冗余，电压范围20–35V DC
接线规格：最大线径2.5mm²（12AWG）
扁平电缆：20 针（HM64RIB20）最长15m；34 针（HM64RIB34）最长2m
4. 电气与通信配置
RS485 接线：两线制（A/B），屏蔽层接 C 端，支持菊花链
地址设置：6 位二进制 DIP 开关，地址0–63唯一
HMP‑HM64 特殊规则：仅设偶数地址，从模块自动取奇数地址
波特率：自适应1200/9600/19200/38400
5. 模块安装要点
MTL4850 模块：对准插槽按压到位，拧紧固定螺丝
MTL4500 隔离模块：危险区接线接蓝色端子，禁止带电违规操作
通电自检：PWR 绿灯常亮→FAULT 灯闪烁扫描→熄灭为正常
6. 故障诊断与维护
LED 状态说明
PWR（绿）：常亮 = 供电正常；熄灭 = 无电
FAULT（红）：熄灭 = 运行；闪烁 = 扫描；常亮 = 故障
HOST/HART（黄）：闪烁 = 通信正常
故障排查流程：电源→模块安装→接线→隔离器替换
维护周期：每 2 年全面检查，恶劣环境缩短周期
维修要求：MTL4500/4850 故障禁止自行维修，需返厂
7. 软件与系统兼容
驱动支持：DD 文件、FDT/DTM 组件，免费官网下载
兼容系统：Emerson DeltaV、Honeywell Experion、Siemens ET200M、Yokogawa Centum 等

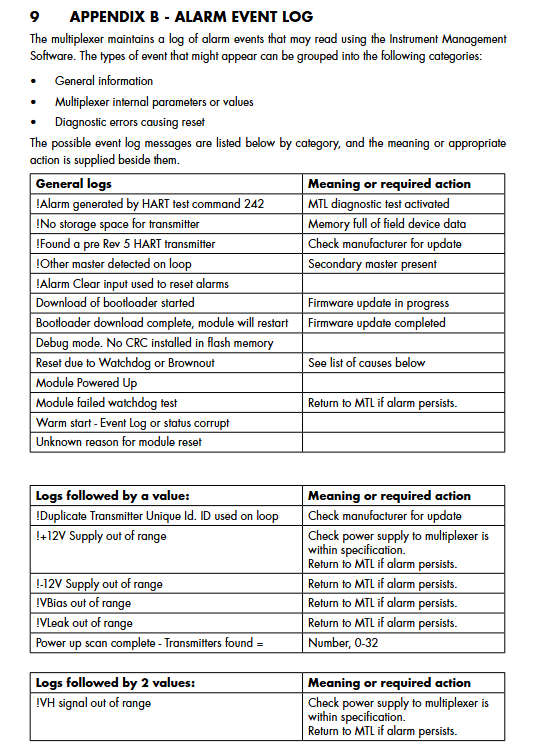

功能：设备诊断、状态监控、报警事件日志、阀门定位器管理
关键问题与答案
问题 1：MTL4850 系统最多可管理多少路 HART 设备？如何实现？
答案：单条 RS485 链路最多可管理2016 路HART 设备。实现方式为1 个 MTL4850 模块支持 32 路，单链路最多挂载 63 个模块，32×63=2016。
问题 2：危险区应用必须使用哪种硬件？接线有哪些核心要求？
答案：危险区必须使用CPH‑SC16 (R)/SC32 (R) 背板 + MTL4500 系列隔离模块。核心要求：危险区线缆接隔离器蓝色端子，背板无本安认证；带电维护时需用 dummy 模块保护接头，避免接触安全区电路。
问题 3：MTL4850 模块地址如何设置？HMP‑HM64 接口有何特殊规则？
答案：地址由6 位二进制 DIP 开关设置，取值0–63且必须唯一。HMP‑HM64 特殊规则：仅支持设置偶数地址，第二个模块自动使用相邻奇数地址（如设 24→模块 1=24、模块 2=25）。
