AutroSafe 交互式火灾探测系统（Release 4）的操作员手册
时间: 2026-05-11浏览次数：
AutroSafe 交互式火灾探测系统（Release 4）的操作员手册
AutroSafe 交互式火灾探测系统（Release 4）的操作员手册
定位与适用对象
适用设备：BS‑420/BS‑430、BC‑420、BU‑BV‑420、BU‑110、BV‑110
适用人员：消防员、安全管理员、系统操作员、维保人员
核心用途：日常操作、火警处置、故障处理、测试维保、系统配置
硬件面板与操作基础
1. 面板类型
面板类型 功能
BS‑420/BS‑430 主操作面板，全功能
BU‑BV‑420 中继面板，可作消防 / 信息面板
BU‑110 回路消防面板
BV‑110 回路信息面板
2. 核心指示灯
FIRE（红）：闪烁 = 火警；常亮 = 已消音
Fault（黄）：闪烁 = 未接受故障；常亮 = 已接受
Power（绿）：常亮 = 供电正常
Testing（黄）：测试模式
Function Disabled（黄）：存在屏蔽
Function Delayed（黄）：输出延时激活

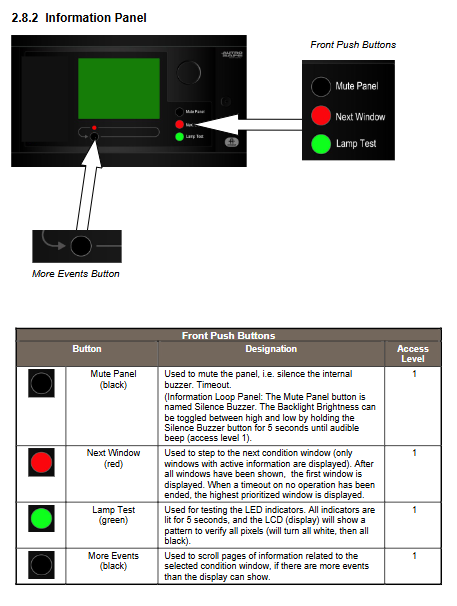

3. 核心按键
Mute Panel：静音本机蜂鸣器
Silence Alarms：消音全场声光
Reset System：系统复位（需先消音）
Menu：进入菜单模式
More Events：翻页查看更多事件
Lamp Test：灯检（信息面板）
4. 访问权限等级
等级 权限方式 可执行操作
1 无 查看、灯检、静音
2 钥匙 消音、复位、查看详情、基础屏蔽
3 密码 配置、维保、测试、升级、设置
4 专用工具 维修、硬件更换、刷固件
运行模式（Operation Mode）
1. 系统状态优先级
火警 > 预警 > 故障 > 屏蔽 > 测试
2. 报警显示模式
默认：区域 + 点位同时显示
可选：仅区域显示，按数字键 1 查看点位
3. 探测区类型
立即动作区：报警立即联动
复合动作区：≥2 个点位报警才联动
延时动作区：T1 初延时→T2 延长延时
延时复合区：白天分三级静默 / 小警 / 大警；夜间立即报警
SOLAS 区：海事专用，延时后可屏蔽报警
4. 核心操作
静音蜂鸣器：按 Mute Panel
消音声光：按 Silence Alarms
重鸣声光：按数字键 1（RESOUND）
系统复位：先消音，再按 Reset
接受预警 / 故障：按数字键 4（ACCEPT）
查看点位：选中区域→按数字键 1（SHOW POINTS）
延时操作：ACTIVATE（立即激活）、PROLONG（延长延时）

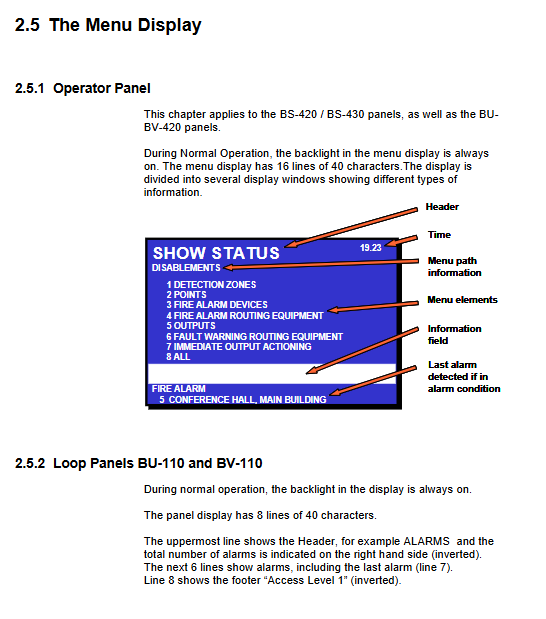

菜单模式（Menu Mode）
主菜单共 5 项
Show Status（状态查看）
火警、预警、故障、屏蔽、测试、激活输出、有源传感器、油气屏蔽点
Disable（屏蔽）
探测区、点位、火灾警报设备、报警路由、输出、载波、立即输出动作
可设屏蔽时长，超时自动恢复
Enable（解除屏蔽）
与屏蔽一一对应，恢复所有设备
System（系统设置）
日期时间、版本信息、3 级权限、密码、打印机、语言、初始化、取消屏蔽点、昼夜定时器
Service（维保指令，需 3 级权限）
测试：区域测试、输出测试（声光 / 路由 / 灭火）
日志：火警、预警、故障、屏蔽、操作、测试、全部事件、日志设置
回路指令：屏蔽回路、解除回路
报表：自校验故障、污染探头、导出 SV 报表到 USB
升级：软件升级、配置升级、导出配置 / 日志、重启
远程访问：Web 开关（12 小时自动关闭）
双机热备：主 / 备系统切换
油气专用：屏蔽点、取消屏蔽、设置报警阈值、读取测量值
标准事件处置流程
1. 火警处理
遵循现场消防预案
按 Mute Panel 静音本机
查看报警区域 / 点位
现场核查
按 Silence Alarms 消音
火情解除后按 Reset 复位
仍报警的点位可Alarm Disable屏蔽，修复后Reactivate恢复
2. 延时火警处理
可延长延时（PROLONG）或立即激活（ACTIVATE）
手动报警按钮通常跳过延时直接联动
3. 预警（Prealarm/Early Warning）
静音
查看区域 / 点位
现场核查
按 ACCEPT 接受预警
复位恢复正常
4. 故障处理
查看故障类型（探测器、回路、通信、设备）
按 ACCEPT 接受故障
通知维保人员维修
修复后复位清除故障
分区逻辑（核心架构）
探测区 DZ：探测器 / 手报组合，触发源
警报区 AZ：声光设备组，由探测区触发
操作区 OZ：操作员权限范围，可多层嵌套
附录关键内容
Action Digits：数字快捷键（显示点位、重鸣、激活、延长、接受）
术语表：DZ、AZ、OZ、FAD、FARE、FWRE、FPE、SOLAS、Dual Safety
完整菜单树：全功能层级结构图
关键问题
问题 1：AutroSafe 系统的四级权限分别对应什么操作范围？复位系统必须满足什么条件？
答案：
Level1：无权限，仅查看、静音、灯检；
Level2：钥匙权限，消音、复位、查看点位、基础屏蔽；
Level3：密码权限，维保、测试、升级、配置修改；
Level4：专用工具，硬件维修、固件更换。
复位必须先执行 Silence Alarms 消音，否则复位无效。
问题 2：延时探测区（Delayed Action）的延时机制是什么？操作员可执行哪两种关键操作？手动报警按钮是否受延时限制？
答案：
延时分为T1 初延时和T2 延长延时，到达时间自动激活输出。
操作员可执行：ACTIVATE 立即激活、PROLONG 延长延时。
手动报警按钮通常不受延时限制，直接立即联动。
问题 3：Service 菜单中的日志功能可记录哪些事件？如何只查看指定日期和区域的火警？
答案：
可记录：火警、预警、早期预警、故障、屏蔽 / 解除、用户操作、测试、全部事件。
在Log Setup中设置：
Read Mode 设为From time；
输入起止日期时间；
Read Filter 选择Detection Zone并指定区域；
进入 Fire Alarms 即可筛选查看。
