MITSUBISHI ELECTRIC FR‑A500 系列变频器说明书
时间: 2026-05-07浏览次数：
MITSUBISHI ELECTRIC FR‑A500 系列变频器说明书
MITSUBISHI ELECTRIC FR‑A500 系列变频器说明书
产品与安全概要
产品范围：
型号：FR‑A520（200V）、FR‑A540（400V）
功率：0.4K ~ 55K（kW）
类型：晶体管式变频器，主打高功能 + 低噪音
安全等级（必须遵守）：
WARNING：错误操作可能致死 / 重伤
通电 / 运行时严禁打开前盖
断电后等待≥10 分钟并确认无残留电压
必须接地（PE），符合 IEC 60364、NEC 250
CAUTION：错误操作可能致伤 / 损坏设备
安装在不燃材料上
输出侧严禁接功率因数电容、浪涌吸收、滤波器
主电源接触器不可用于频繁起停

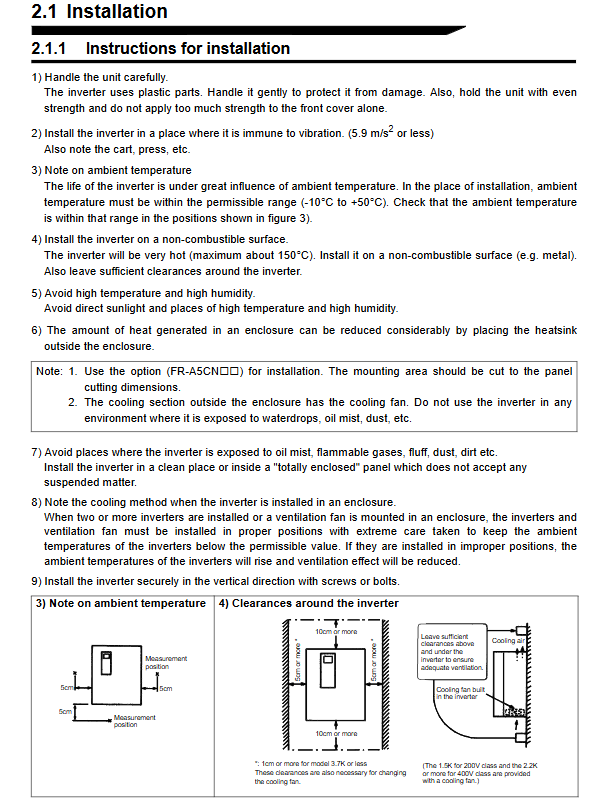

安装与环境要求
项目 规格
环境温度 恒转矩：-10~+50℃；变转矩：-10~+40℃
湿度 ≤90% RH（不结露）
振动 ≤5.9m/s²
安装方向 必须垂直安装，上下留 **≥5cm/10cm** 通风间距
防护 柜内安装，防油雾、粉尘、水滴
安装要点：
抓握机身，不可抓前盖
异物不可落入机内
多台并排安装需保证散热风道
接线（最核心）
1. 主回路端子
端子 功能 关键要求
R/S/T 三相电源输入 严禁接 U/V/W
U/V/W 变频器输出→电机 严禁接电容 / 滤波器
R1/S1 控制回路电源 可独立供电，保持报警输出
P-PR 制动电阻连接 7.5K 及以下带内置制动
P-P1 直流电抗器连接 拆掉跳线再接
接地 机身接地 粗线、短距离、独立接地
2. 控制回路端子（常用）
端子 功能
STF 正转启动
STR 反转启动
RES 复位（≥0.1s 有效）
AU 电流输入（4-20mA）有效
RH/RM/RL 多段速选择
A/B/C 报警继电器输出
FM/AM 频率 / 模拟表输出
接线禁忌：
主回路与控制回路分开布线，控制用屏蔽双绞线
输出线总长 **≤500m**，长距离需降低载波频率
操作与运行模式
操作面板：FR‑DU04
按键：MODE 切换模式、SET 确认、FWD/REV 正反转、STOP/RESET 停止复位
显示：频率 / 电流 / 电压 / 报警
4 种运行模式（Pr.79 设置）：
外部模式（默认）：端子控制启停 + 模拟量 / 多段速给定
PU 模式：面板直接操作
组合模式：外部启停 + PU 频率 或 PU 启停 + 外部频率

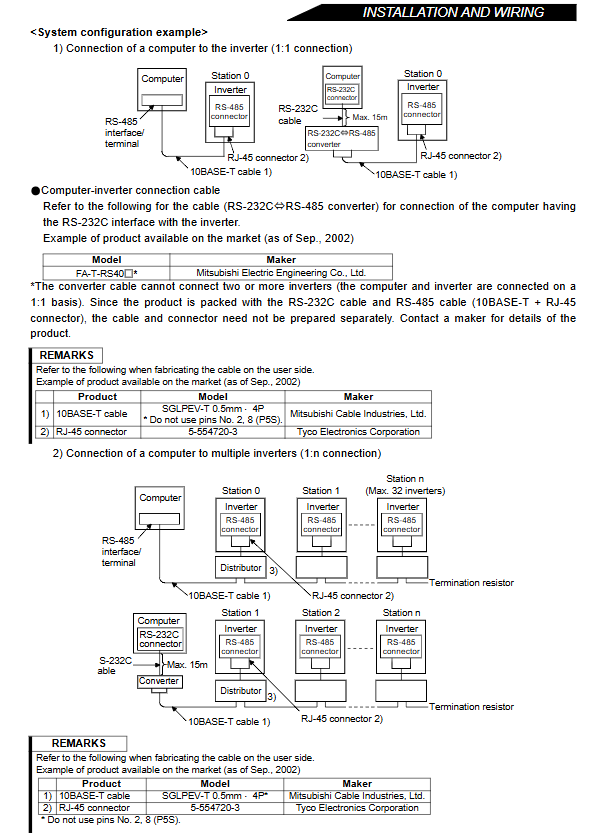

通讯模式：RS485 由上位机控制
基础运行流程：接线检查 → 上电 → 确认 EXT/PU 指示灯 → 给定频率 → 启动 → 监控 → 停止
参数体系（核心）
必设基础参数
参数号 名称 典型值 / 范围 说明
Pr.0 转矩提升 0~30% 低频转矩补偿
Pr.1 最高频率 0~120Hz 输出上限
Pr.2 最低频率 0~120Hz 输出下限
Pr.3 基底频率 50/60Hz 电机额定频率
Pr.7 加速时间 0~3600s 0→60Hz 时间
Pr.8 减速时间 0~3600s 60→0Hz 时间
Pr.9 电子过流继电器 电机额定电流 电机热保护
Pr.79 运行模式选择 0~8 外部 / PU / 组合
高级功能参数
多段速：Pr.4~6、Pr.24~27、Pr.232~239（最多 15 段速）
PID 控制：Pr.128~134（比例 / 积分 / 微分）
瞬时停电再启动：Pr.57、Pr.58、Pr.162
矢量控制：Pr.80~96（电机容量、极数、自动调谐）
频率跳转：Pr.31~36（避开机械共振）
参数保护：Pr.77（0 = 停机可写，1 = 禁止写，2 = 运行可写）
保护功能与报警
典型保护项目：
过流 E.OC1~3
过压 E.OV1~3
欠压 E.UVT
过载 E.OL
过热 E.OH
输出缺相、CPU 故障、通讯异常
故障处理：
报警后：排查原因 → RES 端子或面板复位 → 重新运行
重试功能（Pr.65~69）：报警后自动重试，最多 10 次
维护与检修
日常检查：
冷却风扇、异常发热、异味、异响、端子松动
定期检查：
主回路电压、绝缘、电容寿命、散热片清洁
禁止事项：
不可对控制回路做兆欧表（摇表）测试
寿命部件：
冷却风扇、电解电容（Pr.504 设定报警时间）
规格与选件
标准规格
输入：三相 200V/400V，50/60Hz
控制方式：PWM 控制，Soft-PWM 低噪音
载波频率：0.7~14.5kHz（Pr.72）
过载能力：150% 1min
常用选件
FR-ABR 制动电阻
FR-BAL/FR-BEL 电抗器
FR-BIF 噪声滤波器
FR-A5NR 通讯模块
关键问题（3 个不同侧重）
问题 1：为什么变频器输出侧（U/V/W）严禁接电容器、浪涌吸收器或滤波器？
答案：
变频器输出是高速 PWM 脉冲，含大量高频谐波；
电容会形成大电流充放电回路，直接导致 ** 变频器过流跳闸（E.OC）** 甚至功率模块烧毁；
浪涌吸收器 / 滤波器会与输出谐波共振，引发过热、损坏、误保护；
规范明确：只能在输入侧（R/S/T）加装滤波器与电抗器。
问题 2：Pr.79 运行模式有什么作用？常用设置分别对应什么控制方式？
答案：Pr.79 用于切换启停与频率给定的来源，是现场调试最常用参数：
0：电源上电时切换模式（EXT/PU）
1：PU 模式（仅面板操作，最安全）
2：外部模式（端子启停 + 外部模拟 / 多段速，出厂默认）
3：组合模式（外部启停，PU 设频率）
4：组合模式（PU 启停，外部设频率）
5~8：通讯 / 固定模式等
问题 3：电机不转、面板无报警，最常见 3 种原因与排查步骤是什么？
答案：
运行模式不匹配
EXT 亮却用面板启动 / PU 亮却用端子启动 → 改 Pr.79 切换模式。
启动 / 频率信号未有效输入
外部模式：STF/STR 未导通、频率给定 0V、AU 未开（4-20mA）。
保护或限制动作
启动频率 Pr.13 过高、最低频率 Pr.2=0 但给定不足、MRS 输出停止信号有效。
排查顺序：确认模式 → 查指示灯 → 查端子电压 → 查参数限制。
