Laumas TLM8 8 通道重量变送器
时间: 2026-05-07浏览次数：
Laumas TLM8 8 通道重量变送器
Laumas TLM8 8 通道重量变送器

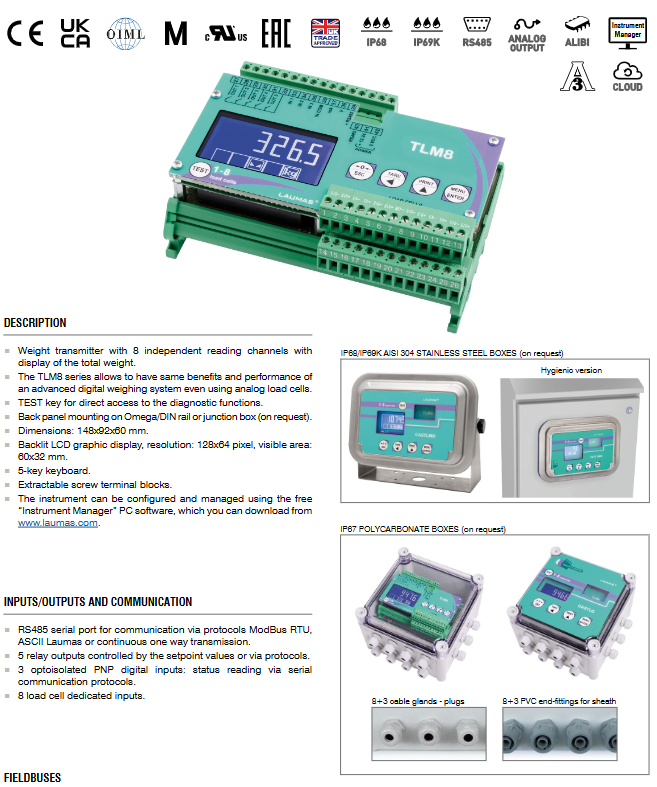

产品定位与外观
TLM8 是Laumas推出的8 通道独立重量变送器，可将多路模拟称重传感器转换为工业数字信号，支持多秤台集中采集与总重量显示。
安装：背板安装、Omega/DIN 导轨、接线盒式可选
尺寸：148×92×60 mm
显示：128×64 像素背光图形 LCD
操作：5 键键盘，可拔插式螺丝端子
材质：标准 PC；可选AISI 304 不锈钢（IP68）、卫生型（IP69K）
输入输出与通信接口
1. 信号输入
8 路传感器专用输入
支持4/6 线制传感器
最多并联16 个 350Ω 传感器
传感器供电：5VDC / 240mA
测量范围：±39mV
支持传感器灵敏度：±7mV/V
2. 数字量 IO
类型 参数
继电器输出 5 路，最大 115VAC/150mA
数字输入 3 路，光耦隔离 PNP，5~24VDC
3. 模拟量输出（标准 TLM8）
16 位（65535 分度）
电流：0~20mA / 4~20mA（最大 400Ω）
电压：0~5V / 0~10V（最小 2kΩ）
4. 通信接口
RS485：Modbus RTU、ASCII、连续传输
波特率：2400~115200 bps
支持几乎所有主流现场总线：
Modbus TCP、CANopen、DeviceNet、CC-Link、Profibus DP、EtherCAT、Profinet IO、EtherNet/IP、Powerlink、SERCOS III
核心技术参数
参数 数值
供电 12~24VDC ±10%，5W
AD 转换器 8 通道 24 位（1600 万点）
采样速率 4.8kHz，转换600 次 / 秒
线性度 ＜0.01% FS
温漂：＜0.0005% FS/℃
显示范围：±999999
小数位：0~4
数字滤波：21 级，刷新率5~600Hz
计量认证（贸易合法）
标准：OIML R76:2006
精度等级：III 级
最大检定分度值：10000d
最小输入信号：0.2μV/VSI
工作温度（认证模式）：-10~40℃

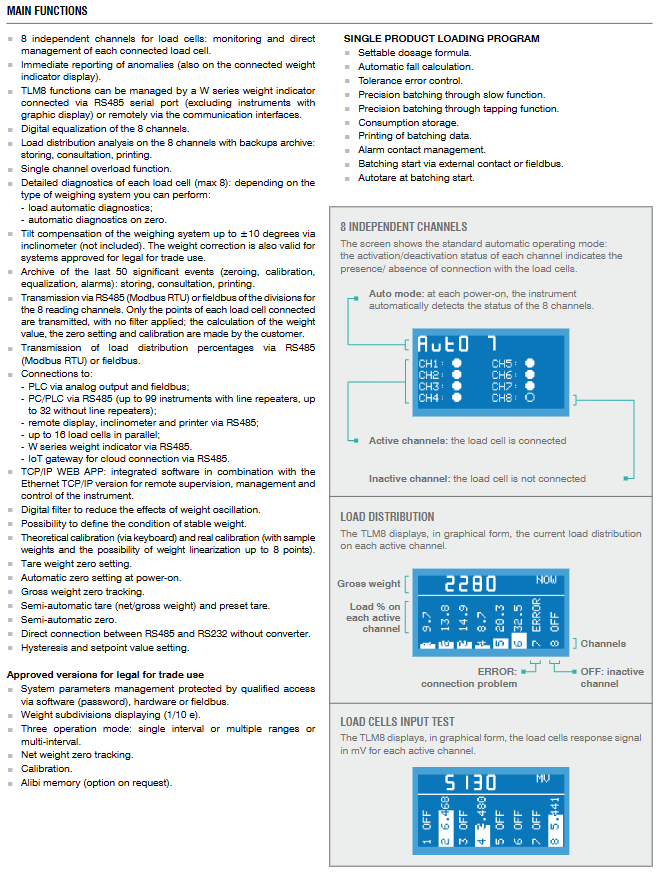

核心功能
8 通道独立采集
实时监测每一路传感器状态，自动识别激活 / 未激活通道。
数字均衡技术
替代传统接线盒电位器调节，一步完成多传感器均衡，无长期漂移。
负载分布分析
以图形与百分比显示各通道载荷，支持存档、查询、打印。
高级诊断
单通道过载保护、传感器断线检测、零点自动诊断。
倾斜补偿
外接倾角计实现 **±10°** 倾斜重量修正，认证机型可用。
事件记录
存储最近50 条操作（校准、去皮、报警、参数修改）。
控制功能
重量稳定判断、多点线性校准（最多 8 点）、自动置零、毛重 / 净重跟踪、批次配料、落差自动计算、报警输出。
环境与防护
工作温度：-20℃ ~ +60℃
存储温度：-30℃ ~ +80℃
湿度：**85%** 无冷凝
防护等级：
标准：IP67
不锈钢：IP68
卫生型：IP69K
可选配置
OPZWALIBI：Alibi 记忆（审计追踪）
CASTLM8I：AISI 304 不锈钢机箱，IP68
CASTLM8I3A：卫生型，IP69K，3-A 认证
CASTLG 系列：IP67 PC 机箱、外置键盘
关键问题
问题 1：TLM8 相比传统多传感器接线盒有什么核心优势？
答案：TLM8 最大优势是8 通道独立数字采集 + 数字均衡功能，不需要传统模拟接线盒和电位器调节，可直接接入最多 16 个传感器，一步完成均衡，无温漂、无长期漂移，同时支持每一路传感器独立诊断、负载分布显示、过载保护，精度与稳定性大幅提升。
问题 2：TLM8 支持哪些主流工业总线，如何与 PLC 连接？
答案：TLM8 支持几乎所有主流总线，包括Modbus RTU/TCP、CANopen、Profibus DP、EtherCAT、Profinet IO、EtherNet/IP、Powerlink、SERCOS III。可通过：
RS485（Modbus RTU） 低成本连接
专用总线端口（双 RJ45）用于 EtherCAT/Profinet 等高速总线
16 位模拟量输出（4-20mA/0-10V）直连 PLC AI 模块
问题 3：TLM8 的贸易认证（OIML）参数和适用条件是什么？
答案：TLM8 通过OIML R76 III 级认证，满足贸易合法称重要求：
最大检定分度数：10000d
最小输入分辨率：0.2μV/VSI
认证模式下工作温度：-10~40℃
支持单区间、多区间、多量程模式，参数修改受密码保护，确保计量合规。
