Anybus X-gateway系列工业网关的通用用户手册
时间: 2026-05-07浏览次数：
Anybus X-gateway系列工业网关的通用用户手册
Anybus X-gateway系列工业网关的通用用户手册
产品概述
Anybus X-gateway 是HMS 工业网络公司推出的工业协议网关，基于专利 Anybus 技术，实现两种不同工业网络的透明数据转发，支持主站 / 从站 / 以太网多种组合形态，无需专用配置软件，仅通过RS232 串口 + 通用终端软件即可配置。
核心结构：内部集成两块 Anybus-S 网络接口卡，通过智能网关平台双向转发数据。
适用人群：熟悉工业网络与通信系统的工程人员。
文档说明：仅讲解通用功能，网络专用特性需参考《接口附录》。
安装与硬件
安装方式
DIN 导轨安装，导轨必须连接 ** 保护接地（PE）** 保证 EMC 性能。
安装步骤：对准卡扣→按压上部→扣合下部；拆卸反向操作。
供电要求
参数 规格
供电电压 24V DC±10%
最大电流 300mA
接口类型 2 芯插拔式螺丝端子
保护 极性保护，接反无法工作且可能损坏
物理接口
正面：网关状态 LED（绿 = 运行 / 红 = 故障 / 闪红 = 接口故障）。
顶部：电源接口、网络接口。
底部：RS232 配置接口（DB9 公头）。
基础运行功能

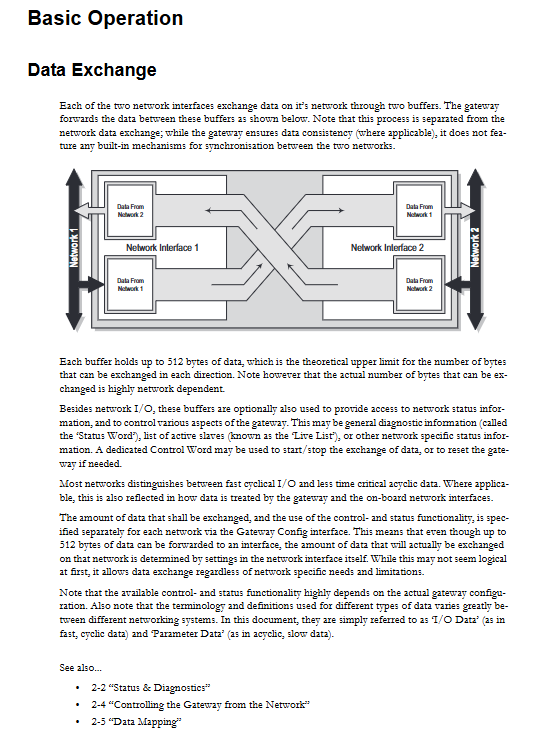

数据交换机制
双网络接口各拥有收发缓冲区，网关独立完成数据转发，无网络同步机制。
单方向最大数据量：512 字节，实际容量由网络类型决定。
数据类型：周期性 I/O 数据（高速）、非周期性参数数据（低速）。
状态与诊断
状态字（16 位）：默认禁用，可通过配置开启。
Bit15~12：网关周期计数器（每次成功转发 + 1）。
Bit11~8：通用错误计数器（转发超时 100ms+1）。
Bit2：初始化状态（1 = 成功 / 0 = 失败）。
Bit1：运行状态（1 = 在线 / 0 = 离线）。
在线列表（Live List）：仅主站模式支持，监控1~64 号从站状态，Bit=1 表示从站在线。
网络控制
控制字：默认禁用，用于远程控制网关。
复位位：置 1 重启网关并重新初始化双接口。
主站模式位：设置主站运行模式（网络专用）。
数据映射
从站 - 从站模式：状态字 + I/O 数据 + 参数数据双向映射。
主站 - 从站模式：增加在线列表传输。
故障处理
对端网络离线时，可配置数据保持（Freeze）或清零（Clear）。

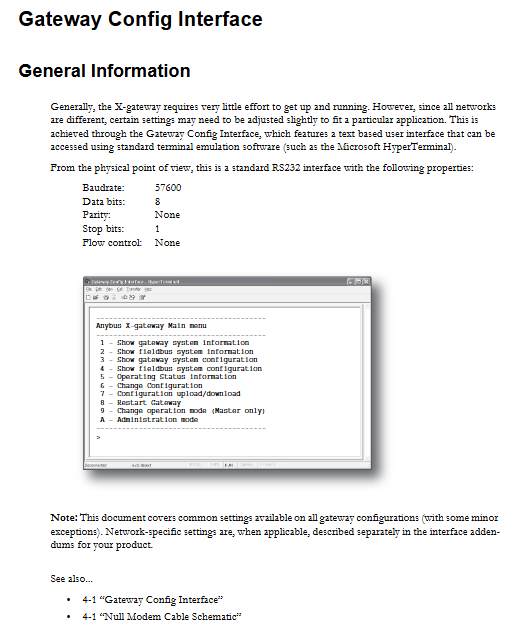

网关配置接口
通信参数
参数 数值
波特率 57600
数据位 8
校验位 None（无）
停止位 1
流控 None（无）
配置方式
线缆：标准Null Modem 交叉线（DB9 母头对母头）。
软件：Windows 超级终端（HyperTerminal）。
进入菜单：上电启动完成后按ESC 键。
主菜单功能
菜单指令 功能
1 查看网关系统信息（版本 / 序列号）
2 查看双网络接口信息（版本 / MAC）
3 查看网关系统配置
4 查看网络接口配置（数据长度 / 离线策略）
5 查看实时运行状态（周期计数 / 错误计数）
6 修改配置（I/O 长度 / 离线选项 / 控制字）
7 配置上传 / 下载（Y-modem 协议）
8 重启网关
9 修改主站运行模式（仅主站型号）
A 管理员模式（仅限技术支持使用）
配置修改
用 **+/-** 切换选项，数字直接输入十进制值。
修改后保存并重启网关生效。
配置传输
下载：PC→网关，文件config.cfg，Y-modem 协议。
上传：网关→PC，保存为config.cfg。
连接器与线缆
电源接口
Pin 信号
- GND（地）
+ 24V DC（电源）
RS232 配置接口（DB9 公头）
Pin 信号
2 RxD（接收数据）
3 TxD（发送数据）
5 GND（信号地）
外壳 屏蔽层
Null Modem 线序
2←→3、3←→2、5←→5，其余引脚不连接。
技术规格
项目 参数
工作温度 0℃ ~ +65℃
存储温度 -40℃ ~ +85℃
湿度 5% ~ 95%（无冷凝）
功耗 最大300mA@24V DC
EMC Class A，符合 EN61000-6-4/6-2
静电防护 符合 EN61000-4-2
安全与合规
产品等级：Class A 类产品，家用环境可能产生射频干扰。
ESD 注意：产品含静电敏感元件，操作需防静电措施。
接地要求：必须通过 DIN 导轨连接保护接地，保证 EMC 性能。
责任声明：用户需确保应用符合安全法规与标准。
关键问题
问题 1：Anybus X-gateway 网关如何进入配置模式，核心通信参数是什么？
答案：
进入方式：使用标准 Null Modem 线连接网关底部 RS232 配置口与电脑 COM 口→打开超级终端建立连接→网关上电，等待启动完成显示 “Press ESC to enter configuration interface”→按下ESC 键进入主菜单。
核心参数：波特率 57600、8 数据位、无校验、1 停止位、无流控，必须严格匹配才能正常通信。
问题 2：网关状态字包含哪些关键信息，在线列表（Live List）的作用与限制是什么？
答案：
状态字关键信息：包含网关周期计数器（数据转发成功次数）、通用错误计数器（转发超时次数）、初始化状态位（对端接口是否初始化成功）、运行状态位（对端网络是否在线），用于实时诊断通信状态。
在线列表作用：仅主站型号支持，用于监控从站在线状态，每一位对应一个从站，Bit=1 表示从站激活。
限制：仅支持1~64 号从站，超出部分无法显示；EtherNet/IP 主站无此列表，改用连接统计。
问题 3：修改网关 I/O 数据长度的完整流程是什么，修改后为何需要重启？
答案：
完整流程：进入主菜单→按6进入修改配置→分别设置上下网络输入 / 输出 I/O 字节数→用 +/- 设置离线选项→启用 / 禁用控制 / 状态字→确认保存配置→提示是否重启，按Y确认重启。
重启原因：网关配置修改后，需要重新初始化双网络接口与数据缓冲区，重新建立数据映射关系，新的 I/O 长度设置才能生效。
