FANUC Series 16i/18i/21i-MODEL B系列 CNC 系统硬件连接
FANUC Series 16i/18i/21i-MODEL B系列 CNC 系统硬件连接手册(B–63523EN/03),完整覆盖系统构成、整机接线图、安装环境、电源接线、外设连接、主轴 / 伺服接口、I/O Link、急停、网络、PC 功能单元等全硬件接线规范,明确24VDC 供电、FSSB 光纤伺服、串行主轴、RS‑232C、以太网、急停安全回路等核心接口定义与接线规则,提供端子定义、线缆规格、抗干扰、散热、接地强制要求,是该系列数控系统电气安装、接线、调试、验收的权威依据。
系统构成与整机接线
1. 主机结构
分为LCD 一体式与分体式两种结构
标配:LCD 单元、MDI 键盘、软键、存储卡接口
扩展:option 插槽、mini 插槽、网络 / HSSB / 远程缓冲板卡
2. 整机接线总览
伺服:FSSB 光纤 COP10A/B级联放大器
主轴:JA41 串行或JA40 模拟
I/O:I/O Link(JD44A) 连接分布式 I/O
外设:RS‑232C、以太网、手轮、MDI
安全:急停回路、限位、过载保护
安装与环境规范
1. 环境参数
参数 指标
工作温度 0~55℃
湿度 10~90% RH(无凝露)
海拔 ≤2000m
振动 工作≤0.5G,非工作≤1G

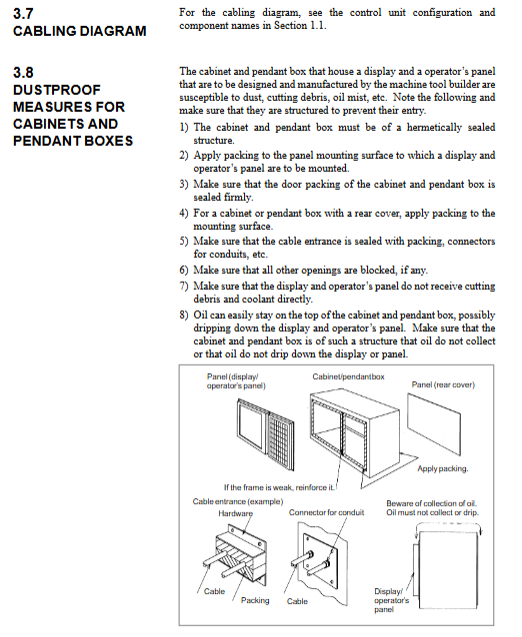

防护 必须装入IP54 密封柜
2. 散热与间距
柜内温升≤13℃,操作面板≤10℃

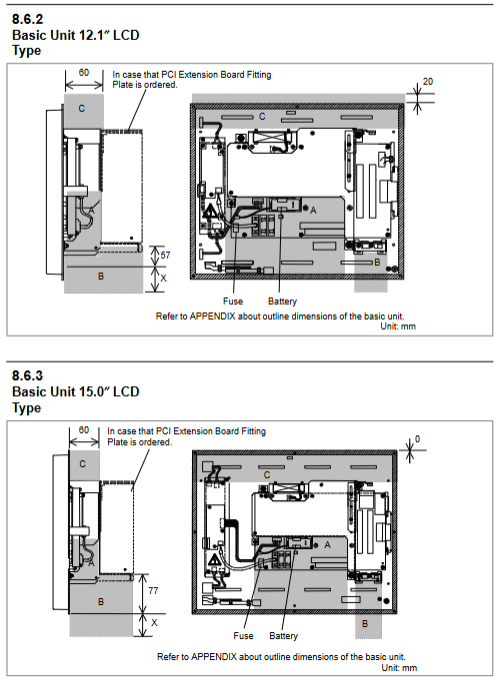

主机上下散热间距≥50mm
风扇沿设备表面风速0.5m/s
3. 接地与抗干扰
保护接地:D 类≤100Ω,线径≥2mm²
信号接地(SG):独立端子单点接地
线缆分组:
A 组:强电 / 动力线
B 组:I/O 信号线
C 组:伺服 / 主轴 / 通讯屏蔽线
组间间距≥10cm,屏蔽层360° 环接接地
电源与电池接线
1. 供电要求
主电源:24VDC ±10%(21.6~26.4V)
瞬时断电保持:-50%/20ms、-100%/10ms
电流:一体式主机1.7~2.0A,分体式1.8A
2. 上电 / 下电顺序
上电:整机 AC → 伺服电源 → CNC 24V
下电:CNC 24V → 伺服电源 → 整机 AC
3. 电池规格
用途 电压 更换要求
参数备份 3V 断电 30 分钟内更换
绝对编码器 6V 开机更换,防止坐标丢失
PC 功能单元 3V 5 分钟内更换

核心接口接线
1. 伺服接口(FSSB)
接口:COP10A/COP10B 光纤接口
轴数:16i 最大8 轴、18i 最大6 轴、21i 最大4 轴
长度:单元间≤100m,总长≤500m
外接:分离检测器接口单元、光栅尺
2. 主轴接口
串行主轴:JA41,支持1~4 轴
模拟主轴:JA40,0~10V 指令
位置编码器:A/B/Z 差分信号
3. 外设接口
RS‑232C:JD36A/B,波特率50~9600bps,线长≤50m
以太网:CD38A,100BASE‑TX,线长≤100m
高速跳过(HDI):JA40,最多8 点
MDI/LCD:CA55、JD45、COP20A/B
4. I/O Link
接口:JD44A
支持:分布式 I/O、操作面板 I/O、手轮、β 放大器
配线:屏蔽电缆,强电分离
安全回路(急停)
急停为强制外部硬接线,不可仅靠 PMC
回路串联:急停开关、限位开关、伺服紧急关断
故障直接切断伺服使能与主轴使能
PC 功能单元(可选)
架构:工业 PC+CNC,Windows 系统
供电:24VDC,最大7A
接口:HSSB、USB、串口、并口、PCMCIA、PCI
要求:必须正常关机,禁止断电关 HDD
附录与规格
提供:外形尺寸、连接器定义、推荐线缆、光纤规格
关键线缆:
FSSB 光纤:A66L‑6001 系列
MDI/RS232:A66L‑0001‑0284 系列
以太网:5 类屏蔽 STP
关键问题
问题:16i/18i/21i 系统的伺服 FSSB 总线最大轴数、接线长度、必须遵循的规则是什么?
答案:16i 最多8 轴、18i 最多6 轴、21i 最多4 轴;单元间光纤≤100m、总长度≤500m;必须用FANUC 指定光纤,放大器顺序固定,分离检测器单元必须在末端。
问题:该系统电源 24VDC 的允许范围、瞬时断电保持指标、上电顺序是什么?
答案:电压范围21.6~26.4V(±10%);保持能力为 **-50%/20ms、-100%/10ms**;上电顺序:整机 AC 电源 → 伺服控制电源 → CNC 24VDC。
问题:机床接线中线缆分组原则、接地要求、屏蔽处理的强制规范是什么?
答案:线缆分A/B/C 三组独立敷设,间距≥10cm;保护接地 **≤100Ω**、线径≥2mm²;所有屏蔽必须360° 环接接地板,禁止单点点焊接地。
