OMRON NX系列系统单元自动化控制器
时间: 2026-05-06浏览次数：
OMRON NX系列系统单元自动化控制器
OMRON NX系列系统单元自动化控制器
欧姆龙 OMRON NX 系列系统单元（电源 / 屏蔽 / 连接单元）用户手册（W523‑E1‑10），面向NX‑PD/PF/PC/TBX四类模块，详细说明系统构成、规格参数、安装接线、端子使用、故障诊断、维护保养，明确24VDC 供电、弹簧免螺丝端子、TS/UNIT PWR/I/O PWR 指示灯、100Ω 接地、防误插编码销等核心规范，覆盖CPU 机架、从站终端、安全网络控制器三种应用架构，是 NX 系列电源扩展与接线的权威指导文件。
模块核心规格
通用规格
参数 指标
工作温度 0~55℃
湿度 10~95% RH（无凝露）
接地 ≤100Ω
污染等级 2
过电压类别 II
绝缘耐压 510VAC/1min
电源模块规格
型号 功能 电压 最大电流
NX‑PD1000 NX 单元供电 24VDC 10W
NX‑PF0630 I/O 供电 5~24VDC 4A
NX‑PF0730 I/O 供电 5~24VDC 10A
NX‑PC00xx I/O 电源转接 - 4A / 端子
NX‑TBX01 屏蔽接地 - 14 路 SHLD
系统构成
CPU 机架架构
CPU 单元 + NX 系统单元 + I/O 单元 + 端盖
从站终端架构
EtherCAT 耦合器 + NX 系统单元 + I/O 单元 + 端盖
安全控制器架构
通信控制单元 + 安全 CPU + NX 系统单元 + 端盖
安装规范
安装方式
DIN 35mm 导轨安装，垂直正向
模块拼接：导向槽对齐，黄色滑块锁死
禁止事项
通电拆装、触摸 NX 总线引脚、贴标签 / 书写禁区
间距要求
上下散热空间充足，线缆受力支撑
接线核心规范
1. 电源分类
单元电源（Unit Power）：给控制器与模块内部供电
I/O 电源（I/O Power）：给传感器 / 执行器供电
要求：两路必须独立供电，避免噪声干扰

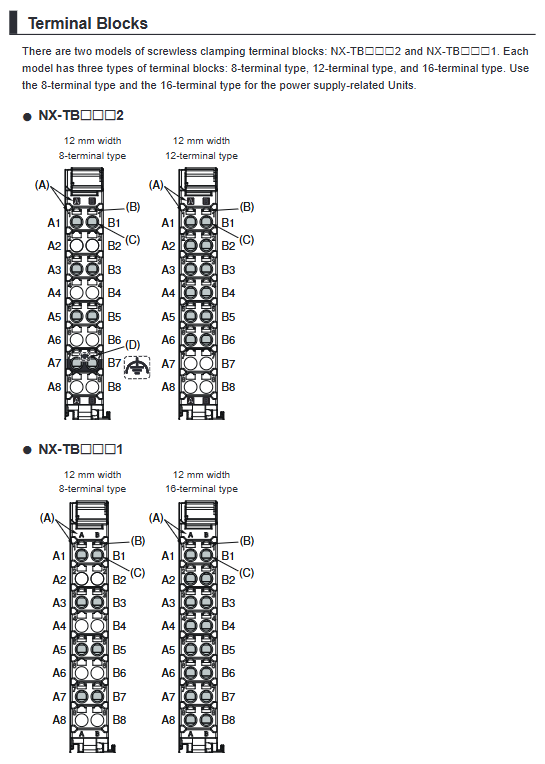

2. 免螺丝端子操作
适用线径：0.08~2.0mm²
插线：直接推入；拆线：斜插一字螺丝刀（10~15°）
大电流（＞2A）必须用镀锡线或冷压端子
绑扎：距端子 **≤30mm** 处捆扎
3. 防误插编码销
编码销：NX‑AUX02
6 孔位组合20 种编码，防止接错端子
4. 屏蔽接地
NX‑TBX01 提供14 路 SHLD 端子，统一接地降低干扰
功能接地：≤100Ω，单点接地

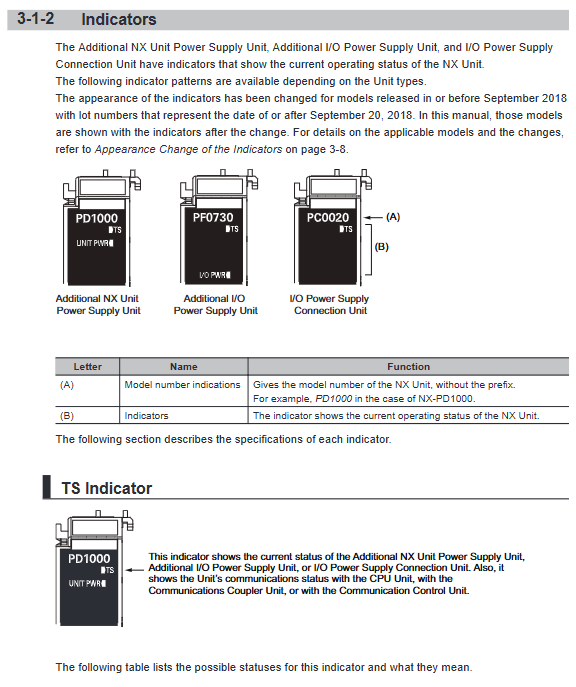

状态指示与诊断
LED 状态
指示灯 状态 含义
TS（绿） 常亮 正常运行
TS（绿闪 2s） 初始化 / 下载 正常等待
TS（红） 常亮 硬件故障
TS（红闪 1s） 总线通信异常 检查连接
UNIT PWR 绿 NX 单元电源正常
I/O PWR 绿 I/O 电源正常
关键事件码
事件码 故障 处理
00200000hex 非易失性存储器硬件故障 重启 / 更换单元
90400000hex 事件日志清除 正常操作
维护与点检
日常检查
指示灯、接线、端子、散热
定期检查（6~12 个月）
电压测量、端子扭矩、环境温湿度、接地
清洁
干布擦拭；油污用2% 稀释清洁剂
禁止使用：稀料、苯、化学品
关键问题
问题：NX 系列系统单元的单元电源与 I/O 电源为何必须分离？不分离会带来什么风险？答案：单元电源负责控制器与模块内部供电，I/O 电源负责外部负载供电；分离可避免负载噪声串入控制系统，不分离会导致误动作、通信异常、模块损坏，是强制安全规范。
问题：免螺丝端子接线时，线径、冷压端子、绑扎距离的强制要求分别是什么？答案：适用线径0.08~2.0mm²；电流＞2A 必须用镀锡线或冷压端子；线缆必须在距端子 30mm 内绑扎固定，防止拉扯松脱。
问题：NX‑PD/PF/PC/TBX 四类单元分别解决什么现场痛点？各自核心用途是什么？答案：
PD：解决 CPU 供电功率不足，扩展 NX 单元电源；
PF：解决 I/O 总电流超限，扩展 I/O 电源并实现分区隔离；
PC：解决 I/O 电源端子不够，提供多路转接端子；
TBX：解决多线缆屏蔽接地杂乱，统一屏蔽接地降低干扰。
