MITSUBISHI ELECTRIC MELSEC-A 系列 PLC（AnS）硬件用户手册，覆盖A1S(S1)/A2S(S1)/A1SH/A2SH/A2ASCPU等 CPU 型号，详细说明安全规范、环境规格、模块参数、安装接线、故障安全、维护保养、错误代码等内容，明确电源 / 输入 / 输出 / 混合 I/O 模块电气指标，规定EMC / 低压指令安装要求，给出故障安全电路设计与电池更换、日常 / 定期检查流程，并提供完整错误代码表与CPU 型号差异对比，是该系列 PLC 硬件安装、调试、维护的权威指导文件。
安全注意事项（分级）
1. 危险等级（DANGER）
必须构建外部安全电路（急停、限位、互锁）
接线 / 维护必须完全断电
保护接地端子（LG/FG）必须接地
电池不可充电、拆解、加热、短路
通电时禁止触摸端子
2. 注意等级（CAUTION）
控制线与动力线间距 **≥100mm**
端子螺丝紧固扭矩：59~118N·cm
禁止改装、拆解模块
废弃按工业垃圾处理
通用环境规格
参数 指标
工作温度 0~55℃
存储温度 -20~75℃
工作湿度 10~90% RH（无凝露）
海拔 ≤2000m
污染等级 2
过电压类别 II
抗振动 10~150Hz，1G
抗冲击 15G，3 次 / 方向
核心模块规格
1. 电源模块（典型）
型号 输入电压 输出 允许瞬时停电
A1S61P 100/200VAC 5VDC 5A ≤20ms
A1S62P 100/200VAC 5VDC 5A+24VDC 0.6A ≤20ms
A1S63P 24VDC 5VDC 5A ≤1ms
2. 输入模块（分类）
AC 输入：A1SX10EU（200VAC，16 点）
DC 输入：A1SX40 系列（24VDC，16/32/64 点）
交直流输入：A1SX30（12/24VAC/DC，16 点）
关键参数：响应时间0.1~35ms，耐压500~2830VAC
3. 输出模块（分类）
类型 型号 负载 响应时间
继电器 A1SY10 2A / 点，240VAC 10ms→12ms
可控硅 A1SY22 0.6A / 点，200VAC 1ms
晶体管 A1SY40 0.1A / 点，24VDC 2ms
4. 混合 I/O 模块
A1SH42：32 入 32 出（DC 晶体管）
A1SX48Y18：8 入 8 出（继电器）
A1SX48Y58：8 入 8 出（晶体管）
安装规范
安装环境：必须装入IP54 以上控制柜

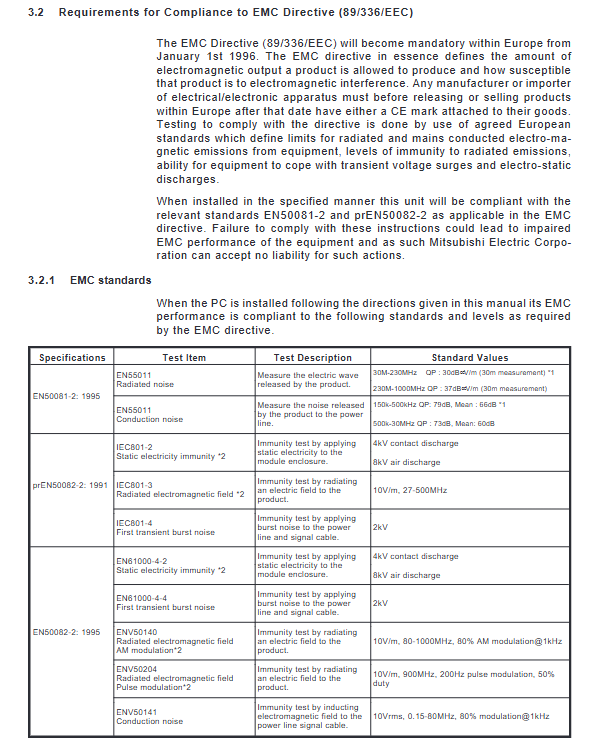

EMC 要求
控制柜金属材质，多点接地
屏蔽线大面积接地，线缆加磁环
动力线与信号线分离
模块安装
底部卡扣牢固卡入基座
上下间距 **≥30mm**，两侧 **≥50mm**
DIN 导轨：TH35-7.5，螺丝间距≤200mm
接地
LG/FG 用 **≥2mm²** 线短距离接地
屏蔽层大面积连接柜体
接线规范
电源接线
先接 PLC 电源，再接负载电源
禁止多电源并联给同一模块供电
I/O 接线
输入：DC 24V，COM 公共端
输出：继电器可交直流，晶体管仅直流
线径：0.75~1.25mm²，扭矩 59~88N・cm

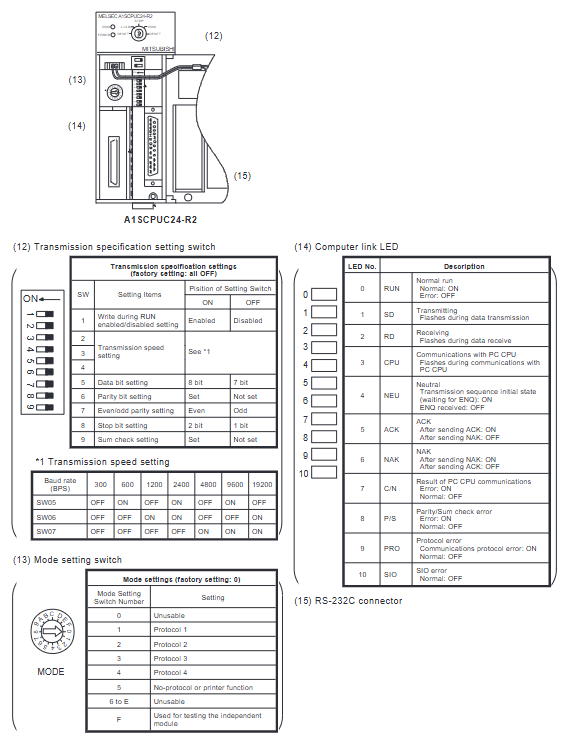

通讯接线
RS-232C：线缆≤15m
屏蔽线单端接地，降低干扰
故障安全设计
强制要求
外部急停、限位、正反转互锁
关键输出单独监控
输出回路加保险丝
上电顺序
给 PLC 供电
给负载供电
启动运行
程序驱动输出
维护与保养
1. 日常检查
基座、模块、接线无松动
POWER/RUN/ERROR 指示灯正常
输入输出 LED 状态正常
2. 定期检查（6~12 个月）
环境温湿度、无腐蚀性气体
电源电压、端子紧固、防尘
电池状态（M9006/M9007）
3. 电池更换
电池型号：A6BAT
低电压报警：M9006/M9007 动作
更换必须断电操作
错误代码（核心）
错误代码 错误名称 原因 处理
10 指令代码错误 程序含无法解码指令 修正程序
11 参数错误 参数区损坏 重设参数
22 WDT 错误 扫描超时 优化程序
31 单元校验错误 模块插拔 / 型号不匹配 重新安装
32 保险丝熔断 输出短路 更换保险丝
70 电池错误 电压低 / 断线 更换 A6BAT
附录核心
CPU 差异
A1SHCPU：速度0.33μs，I/O 2048 点，支持 CC-Link
A2SHCPU：速度0.25μs，内存 64KB
A2ASCPU：速度0.15~0.20ms/step，内存 256KB
CE 兼容模块
CPU：A1SH/A2SH
电源：A1S61PEU/62PN
I/O：A1SX10EU、A1SY10EU 等
CC-Link 专用指令：RLPA/RRPA/RIRD/RIWT 等共 11 条
关键问题
问题：MELSEC-A 系列 PLC 的故障安全设计必须包含哪些外部电路？上电顺序有何强制要求？答案：必须包含急停电路、极限位置保护、正反转互锁、关键输出监控电路；上电顺序严格为：①给 PLC 主机供电 → ②给外部负载供电 → ③启动运行开关 → ④由程序驱动输出设备，防止误输出。
问题：A 系列 PLC输入 / 输出模块有哪三类？各自典型型号与最大负载、响应速度是多少？答案：三类分别为：①继电器输出（A1SY10，2A / 点，240VAC，10→12ms）；②可控硅输出（A1SY22，0.6A / 点，200VAC，1ms）；③晶体管输出（A1SY40，0.1A / 点，24VDC，2ms）。
问题：A 系列 PLC电池报警如何判断？更换要求是什么？日常与定期检查分别包含哪些项目？答案：电池低电压由M9006/M9007报警指示；必须使用A6BAT，断电更换。日常检查：模块固定、接线、LED 状态；定期检查（6~12 月）：环境温湿度、电源电压、端子扭矩、电池状态、防尘防腐。
