Renishaw PHC10-3 PLUS测头控制器安装指南
时间: 2026-05-06浏览次数：
Renishaw PHC10-3 PLUS测头控制器安装指南
Renishaw PHC10-3 PLUS测头控制器安装指南
Renishaw PHC10-3 PLUS测头控制器安装指南，用于指导PH10 PLUS 系列电动测头的安装、接线、通讯配置与故障排查，设备支持RS‑232/USB双通讯接口、24V 直流供电，具备13 项配置开关、LED 状态诊断与PICS 接口，可直接替换旧款PHC10-2，满足CMM 三坐标测量机高精度运动控制需求，符合FCC A 类、CE、BS EN61010-1标准。
环境与电气参数
项目 规格
防护等级 IP30
工作温度 0~+50℃
存储温度 -10~+70℃
海拔 ≤2000m
供电 100~240VAC 50/60Hz
电源模块 Emerson DP4024N3M，24VDC 49W
最大输入电流 1A
污染等级 2
面板与接口
1. 后面板核心接口
编号 接口 功能
1 9 针 D 型 PICS 输出
2 9 针 D 型 HCU2 手控单元
3 25 针 D 型 RS-232（接 CMM）
4 USB-B USB 通讯
5 拨码开关 系统配置
6 15 针 D 型 测头连接
7 7 针 DIN 原始测头信号
8 DC 座 24V 电源
9 接地柱 等电位连接
10 复位键 系统重启

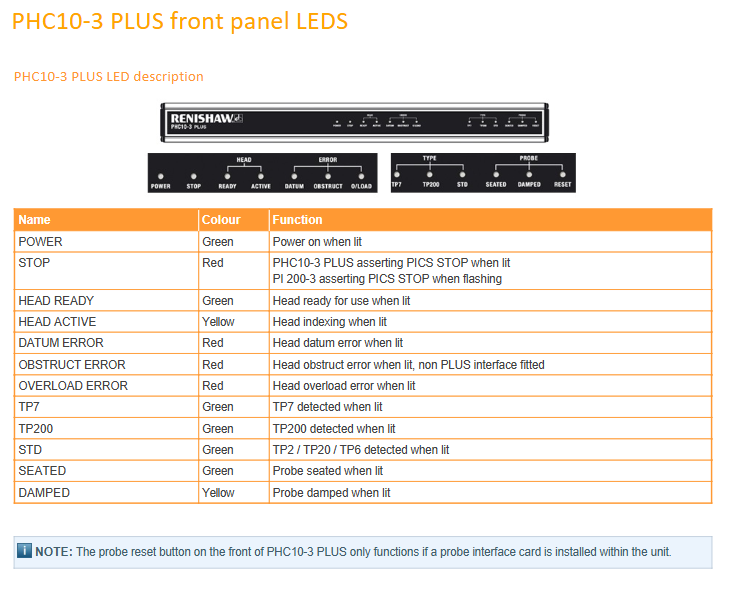

2. 前面板 LED 指示灯
POWER（绿）：电源正常
STOP（红）：系统停止 / 错误
HEAD READY（绿）：测头就绪
HEAD ACTIVE（黄）：测头运动中
DATUM/OBSTRUCT/OVERLOAD（红）：基准错误 / 阻塞 / 过载
13 个配置开关（核心）
开关 功能 上 / 下定义
1~3 波特率 组合设置 300~19200
4 停止位 UP=2 位 / DOWN=1 位
5 CTS 协议 UP = 开启 / DOWN = 关闭
6 LF 换行 UP = 开启 / DOWN = 关闭
7 PPOFF 模式 分度时有效 / 无效
8 HCU2 功能 UP = 使能 / DOWN = 禁用
9 指令集 UP = 扩展 / DOWN = 基础
10 探针复位时间 UP = 扩展 / DOWN = 标准
11 接口模式 PICS/DIN 或 5 针 DIN
12 输出配置 PICS / DIN
13 线缆隔离 机床线 / 多芯线
注意：修改开关后必须按复位键生效。
通讯配置
1. RS-232
格式：1 起始位 + 7 数据位 + 1 校验位 + 1/2 停止位
波特率（开关 1~3）：
300/600/1200/2400/4800/9600/19200
指令集：
Basic：兼容旧系统，协议可配
Extended：新协议，支持 HCU2/PICS 软件控制
2. USB
接口：USB-B，自动切换优先
要求：安装专用驱动，线缆最长5m
注意：不可与 RS-232 同时接入，拔线会触发 STOP
PICS 接口信号（关键）
引脚 信号 功能
1 STOP 低电平有效，错误停止
2 PPOFF 测头禁止信号
3 0V 公共地
5/9 Probe 信号 测头触发输出
7 PDAMP 测头阻尼，降低误触发
安装规范
尺寸：440 × 44 × 180 mm，重量1.5kg
安装方式：
桌面：配橡胶脚垫
机架：19 英寸标准机架

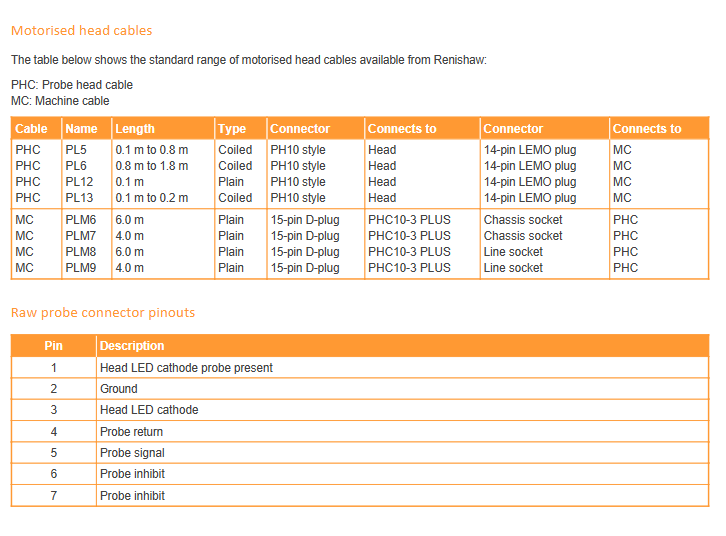

接线要求：
测头线缆内阻≤2.5Ω
屏蔽层连续连接，降低干扰
维护与故障
维护：无用户可维修部件，故障需返厂；表面用干布擦拭
典型故障：
电源灯不亮：检查 24V 电源、急停
测头不动：检查接线、波特率、指令集
测量差：测头松动、阻尼未关闭
STOP 触发：过载、线缆断开、USB 热拔插
关键问题
问题：PHC10-3 PLUS 与旧款 PHC10-2 最主要的区别是什么？升级时需要注意什么？
答案：PHC10-3 PLUS 新增 USB 通讯、取消 IEEE 接口， rear 接口布局调整但类型兼容；拨码开关精简并集中为一排。升级时只需对照开关映射表配置，修改后按复位键，可直接即插即用替换。
问题：PHC10-3 PLUS 的 RS-232 和 USB 两种通讯方式分别在什么场景使用？有哪些限制？
答案：RS-232用于老旧 CMM 系统，需设置波特率 / 停止位 / 指令集；USB用于新系统，即插即用、速度更快。限制：不可同时接入；USB 最大线长5 米；USB 断开会触发 STOP；USB 模式下开关 1~6 无效。
问题：PHC10-3 PLUS 的 PICS 接口中，PPOFF 和 PDAMP 信号分别起什么作用？在什么场景下使用？
答案：PPOFF是测头电源禁止信号，用于测头分度时切断触发避免误动作；PDAMP是阻尼信号，用于 CMM 快速移动时降低测头灵敏度，防止振动误触发，到达位置后恢复正常检测。二者共同提升测量稳定性与安全性。
