Modicon 884 可编程控制器的编程指南
时间: 2026-05-06浏览次数：
Modicon 884 可编程控制器的编程指南
Modicon 884 可编程控制器的编程指南
Modicon 884 可编程控制器的编程指南（PI-884A-001 Rev C），面向 AEG/Modicon 884 系列 PLC 与P190 编程器配套使用，覆盖硬件操作、上电流程、I/O 配置（Traffic Cop）、梯形逻辑编程、基础运算、数据传输、矩阵 / 特殊功能及故障码、密码、维护等全流程，核心用于工业控制逻辑开发、系统配置与调试，明确内存规格、通讯参数、地址规则与操作约束。
P190 编程器核心操作
键盘分区：字母键、数字键、功能键、软件标签键
关键开关：
内存保护（Memory Protect）：Lock = 监控模式（只读）；Unlock = 编程模式（可修改）
外设端口：RS-232C，支持50~19200 波特，默认9600、偶校验、1 停止位
磁带机：用于加载软件与程序，需保护防擦写
上电与运行层级
上电层级（Attach）：插入磁带→加载→连接 PC（直连按 ATTACH，多站设地址 1~247）
操作层级：
START PC/STOP PC：启停控制器
PC OPS：清内存、配置、初始化
PROGRAM：进入逻辑编程
CONFIG：进入 I/O 配置
DETACH：断开通讯
PC 操作（PC OPS）
功能 说明
CLEAR PC 清全部内存 / 用户逻辑 / 寄存器
PC CONFIG 设置扫描（恒定 1~195ms / 自由运行）、端口参数
INIT TABLE 初始化配置 / Traffic Cop / 用户逻辑表
设备地址 硬件开关设定，默认001
I/O 配置（CONFIG 核心）
核心工具：Traffic Cop：映射 I/O 模块与地址，匹配物理槽位
配置项：
通道 (1~ 最多)、机架 (1~5)、槽位 (1~11)
模块类型：B802~B899
参考地址：离散 / 寄存器，数据类型BCD/BINARY
约束：单通道最大32 槽、I/O 点最大512
诊断：
HEALTH：运行中检查模块状态
MISMATCH：停机查看配置与实物差异
WRITE CHNL：必须执行以保存配置
梯形逻辑编程基础
Network：最大11 列 ×7 行，第 11 列为线圈区
Reference 地址规则：
0XXXX：线圈 / 输出
1XXXX：离散输入
2XXXX：序列器
3XXXX：输入寄存器
4XXXX：保持寄存器
5XXXX：双精度寄存器
SXXXX：锁存
触点类型：常开 / 常闭 / 上升沿 / 下降沿
线圈：普通（掉电失态）、锁存（掉电保持）
扫描顺序：左上→右下，逐列逐行执行
两种编辑模式
Element Editor：在线修改，实时写入 PC
Network Editor：离线编辑，批量替换 / 插入 / 交换网络，支持 FLIP NET 回滚
基础功能（定时器 / 计数器）
定时器（T1.0 秒 / TO.1 0.1 秒 / T.O1 0.01 秒）：预设值≤9999

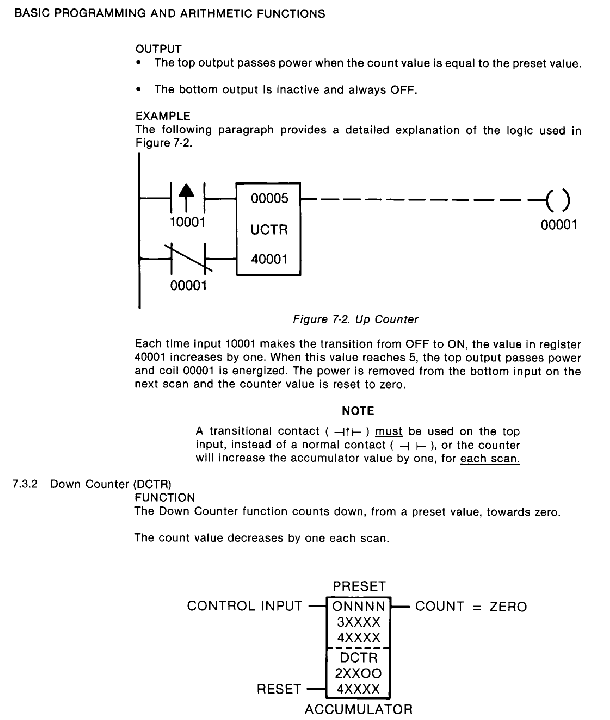

计数器：
UCTR：加计数
DCTR：减计数
预设≤9999，需沿触发避免每扫描计数
运算功能
单精度（≤9999）：ADD/SUB/MULT/DIV/TEST
双精度（±8 位，5XXXX）：DADD/DSUB/DMUL/DDIV
TEST：无符号比较，输出 > / = / < 三种结果
数据传输 DX 功能
移动：T→R、R→T、BLKM（块搬移，最长 100）

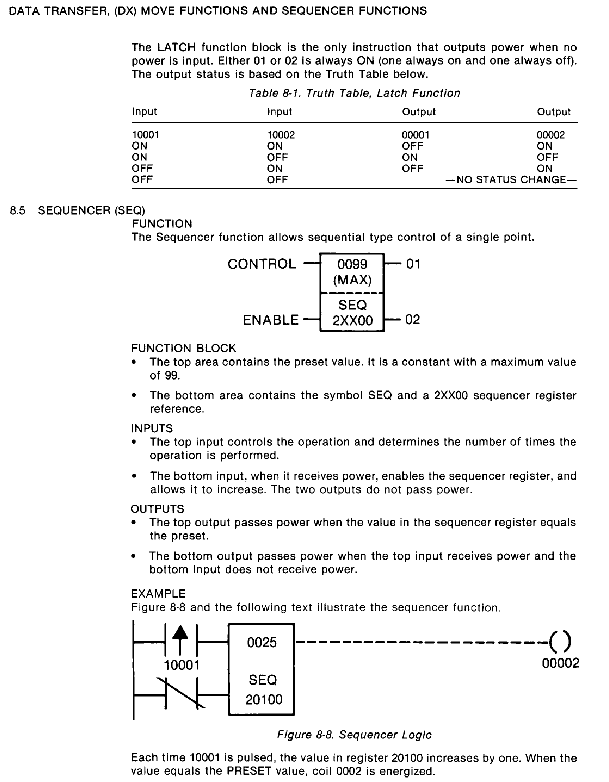

序列：SEQ（单点顺序）、DRUM（多点顺序）
锁存（LTCH）：SXXXX 地址，掉电保持
矩阵：
BSHL/BSHR：位左 / 右移
BSEN：位检测
MBIT：位修改
矩阵最长100 寄存器（1600 位）
特殊功能
SKIP：跳过最多 255 个网络，减少扫描时间
OK：监测变量 / I/O 健康状态
STAT：采集 I/O 故障到表
X↔5：单精度↔双精度转换
附录关键
错误码分三类：面板通讯、PC 链路、用户操作
密码等级：
0 级：只读
1 级：修改参考、启停
2 级：修改逻辑、参数
3 级：配置 I/O、改密码
内存规格：最小2K 用户逻辑、1K 寄存器、256 离散 I/O
关键问题与答案
问题：Modicon 884 的Traffic Cop作用是什么？配置后必须执行哪一步？答案：Traffic Cop 用于将 I/O 模块物理位置与程序地址映射绑定，定义数据类型（BCD/BINARY），校验模块匹配；配置完成后必须按WRITE CHNL + PROCEED保存，否则配置丢失。
问题：884 PLC 的Reference 地址如何分类？分别对应什么功能？答案：地址按首数字分类：
0XXXX：线圈 / 离散输出；1XXXX：离散输入
2XXXX：序列器；3XXXX：输入寄存器
4XXXX：保持寄存器；5XXXX：双精度寄存器
SXXXX：锁存（掉电保持）
问题：P190 编程器的内存保护开关有什么作用？两种模式分别限制哪些操作？答案：内存保护开关控制操作权限：
Lock（监控模式）：只能查看程序、I/O、配置，无法修改内存、启停 PC
Unlock（编程模式）：可修改逻辑、清内存、配置 I/O、启停控制器
