Eaton LZM 系列塑壳断路器
时间: 2026-04-30浏览次数：
Eaton LZM 系列塑壳断路器
Eaton LZM 系列塑壳断路器
产品概览
伊顿 LZM 系列是低压塑壳断路器与隔离开关，覆盖15~1000A，面向高密度住宅、商业及工业配电，以4 种紧凑框架实现标准化设计，降低库存与设计成本。
核心参数
框架与额定电流
框架型号 最大额定电流
LZM1 160A
LZM2 300A
LZM3 630A
LZM4 1000A
分断能力（400/415V）
基本型：25kA
舒适型：36kA
标准型：50kA
极数与标准
极数：3 极、4 极
中性线保护：**100%/60%** 相电流
执行标准：IEC/EN 60947-2

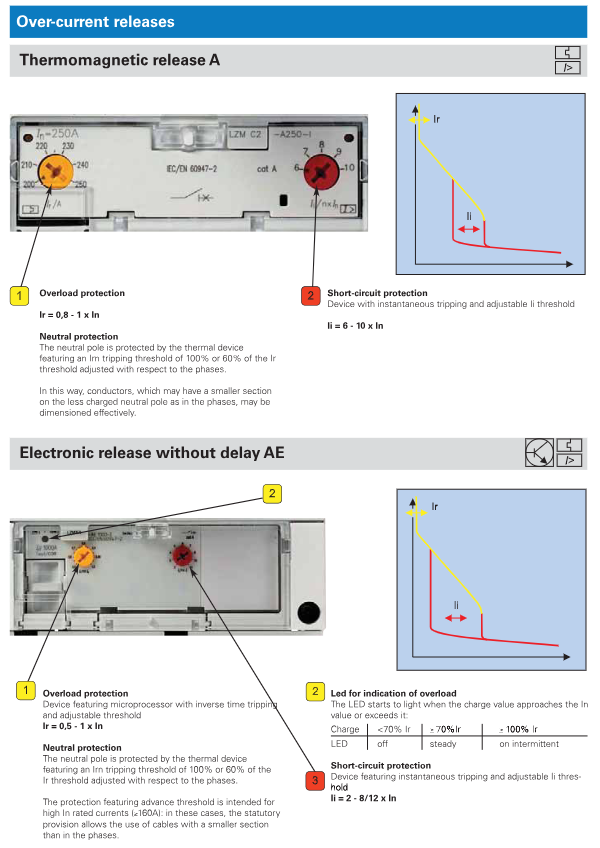

脱扣单元
热磁脱扣 A
过载：0.8~1×In
短路：6~10×In
适用：常规线缆与系统保护
电子脱扣 AE
过载：0.5~1×In，带 LED 指示
短路：2~12×In
适用：高精度、选择性与发电机保护
产品类型
断路器 LZM：过载 + 短路保护，可配各类脱扣与附件
隔离开关 LN：仅隔离功能，可远程分闸，无保护脱扣
附件系统
辅助触点：标准 HIN、故障指示 HIA，正面卡扣安装
脱扣附件
欠压脱扣 XU：电压跌落 **35%~70%** 脱扣
分励脱扣 XA：远程脉冲分闸

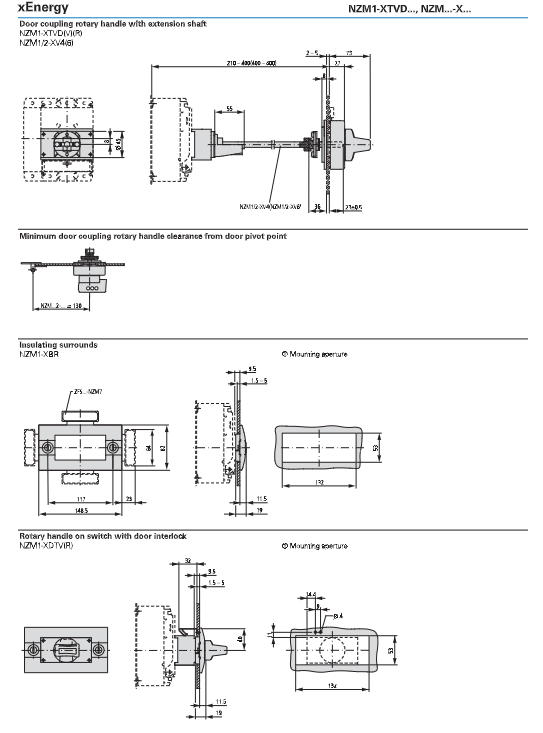

操作附件
门联旋转手柄：防护IP66，可挂锁
远程操作 XR：两线 / 三线控制，合闸延时60~100ms
安装附件：35/75mm 导轨卡扣、绝缘围框、间隔块、接线端子
安装与环境
安装：正面统一位置、卡扣式，降低成本
温度：-25~+70℃，**50℃** 需按系数降容
间距：LZM4 与其他框架最小间距15mm
接线：盒式 / 隧道式端子，支持Cu/Al线缆，最大300mm²
工程特性
选择性：上下级断路器配合，故障段独立跳闸，不影响其他回路
后备保护：高短路电流场合用 LZMN 限流型做上级保护
线缆最小截面
LZM1：≥10mm²
LZM2：≥10mm²
LZM3：≥16mm²
LZM4：≥95mm²
寿命
机械：LZM1/2：10000 次；LZM4：5000 次
电气：AC-23B 下 LZM1/2：200 次；LZM4：100 次
关键问题与答案
问题 1：LZM 系列有几种框架规格？对应的最大电流与分断能力分别是多少？
答案：共4 种框架。LZM1（160A）、LZM2（300A）、LZM3（630A）、LZM4（1000A）；全系列极限分断能力最高均可达50kA（415V）。
问题 2：热磁脱扣 A 与电子脱扣 AE 在保护范围与适用场景上有何核心区别？
答案：热磁 A：过载 0.8~1×In、短路 6~10×In，成本低，用于常规线缆 / 系统保护；电子 AE：过载 0.5~1×In、短路 2~12×In，带 LED 与微处理器，精度更高，适用于选择性保护、发电机、高精度配电场景。
问题 3：LZM 断路器在高温环境下如何使用？50℃时需如何降容？
答案：设备允许 **-25~+70℃工作，40℃为基准；50℃时热磁型需乘以0.93~0.98降容系数，电子型 LZM4 可不降容 **；实际负载电流 = 额定电流 × 对应温度系数。
