Pilz PSWZ X1P 安全静止监控继电器
时间: 2026-04-29浏览次数：
Pilz PSWZ X1P 安全静止监控继电器
Pilz PSWZ X1P 安全静止监控继电器
产品概述与用途
PSWZ X1P是皮尔磁推出的安全静止监控继电器，用于在设备停机后，监测电机是否完全静止，仅在静止状态下允许安全门打开或危险动作解除。
适用：EN 60204-1 安全回路、带危险运动部件的设备
测量方式：检测电机断电后的再生残压，电压低于阈值即判定静止
安全规格（核心）
安全标准 等级
EN ISO 13849-1 PL e，Category 4
EN IEC 62061 / 61508 SIL 3
PFHd（危险失效频率） 6.23×10⁻⁹ /h
Mission Time(TM) 20 年

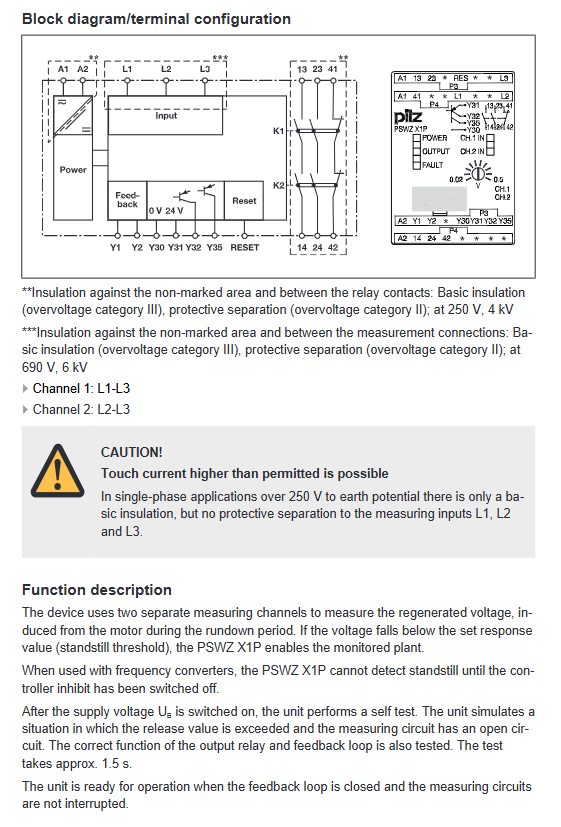

硬件结构与端子
测量输入
L1 / L2 / L3：接入电机绕组，最高支持 690V
双通道：CH1 (L1-L3)、CH2 (L2-L3)
电源输入
A1 / A2：24~240V AC/DC，宽电压兼容
控制输入
复位输入：高电平 > 15V 有效，低电平 < 5V
反馈回路 Y1-Y2：监控外部接触器
继电器输出
安全输出：13-14、23-24（2 路常开，冗余）
辅助输出：41-42（1 路常闭，不可用于安全回路）
半导体输出
Y32：状态输出（静止 = 高）
Y35：故障输出（故障 = 高）
工作原理
上电流程
上电后执行1.5s 自检，测试输出、测量回路、反馈回路
自检通过且回路正常，进入待机
静止判断逻辑
双通道电压同时低于Uon → 判定静止
安全触点闭合，OUTPUT 灯亮
启动 / 运动判断
任意通道电压高于Uoff=2×Uon → 判定运行
安全触点冗余断开，输出禁止
故障状态
超过同时性时间（最大 7s） → FAULT 灯亮
需复位脉冲清除故障
电气参数（关键）
参数 数值
测量电压范围 0~690V
响应阈值 Uon 7.5mV~3V（多型号可调）
释放阈值 Uoff 2 × Uon
供电范围 24~240V AC/DC
同时性监测时间 最大 7s
安全触点容量 AC1: 6A/240V；AC15: 3A/230V
绝缘耐压 6kV，690V 等级
工作温度 -10℃~+55℃
防护等级 本体 IP40，端子 IP20
安装与接线要求
安装
35mm DIN 导轨安装，可任意方向安装
安装柜防护≥IP54
接线规范
测量线使用屏蔽电缆，屏蔽层单端接地
控制线与动力线分离布线
安全输出前端必须加熔丝（最大 6A 快熔）
阈值设定
电位器调节，电机静止时CH.1 IN / CH.2 IN灯亮即为合格
状态与故障指示
LED 含义
POWER 供电正常
CH.1 IN / CH.2 IN 通道 1/2 达到静止阈值
OUTPUT 安全触点闭合
FAULT 故障（不同步、开路、自检失败）
维护与测试
每周测试：启动电机→停机→确认静止后输出才闭合
更换需遵守电子废弃物法规
禁止改装、拆卸、非授权维修
关键问题
问题 1：PSWZ X1P 的 “双通道冗余监测” 有什么作用？单相电机如何使用？
答案：双通道监测用于提高安全可靠性，任一通道故障仍能安全检测；单相电机时，设备会自动将单路测量信号分配给两个通道，实现等效冗余监控，仍保持 PL e/Cat.4 安全等级。
问题 2：静止阈值 Uon 和释放值 Uoff 是什么关系？为什么这样设计？
答案：释放值 Uoff = 2 × Uon，采用回滞设计。目的是防止电压在阈值附近波动时，输出触点频繁吸合 / 断开，避免触点震颤与系统不稳定，确保安全状态判定干净可靠。
问题 3：PSWZ X1P 出现 FAULT 灯亮、安全触点无法闭合，常见原因与复位方法是什么？
答案：常见原因：①双通道电压不同步超过 7s；②测量回路开路 / 断线；③反馈回路断开；④自检失败。复位方法：在复位输入端施加高电平→低电平脉冲信号，故障即可清除。
