Keyence CV-3502P / CV-3000 系列视觉系统
时间: 2026-04-29浏览次数：
Keyence CV-3502P / CV-3000 系列视觉系统
Keyence CV-3502P / CV-3000 系列视觉系统
基恩士 CV-3000 系列多相机通用机器视觉系统（含CV-3502P高性能控制器）的产品手册，搭载三核处理器（RISC CPU + 双 DSP），支持最多 4 台相机同时接入，提供8 款黑白 / 彩色相机（200 万像素 / 高速 / 超小型），处理速度达20000 件 / 分钟，内置16 种检测工具与ACE 色彩处理引擎，具备数字图像传输、双缓冲、局部读取、百万次耐弯电缆等特性，支持SVGA 输出、USB 2.0、以太网、RS-232C通信，广泛用于电子、汽车、食品、医药行业的外观检测、尺寸测量、定位、计数与缺陷判定。
产品定位与核心配置
CV-3000 系列是基恩士新一代多相机通用型数字视觉系统，主打高速、高精度、多相机混合接入。
控制器型号：CV-3502P（高性能）、CV-3002P（标准）
相机接入：
标准：2 台相机
扩展 CV-E300 后：最多 4 台，可黑白 / 彩色混合
处理器：RISC CPU + 双 DSP（三核并行）

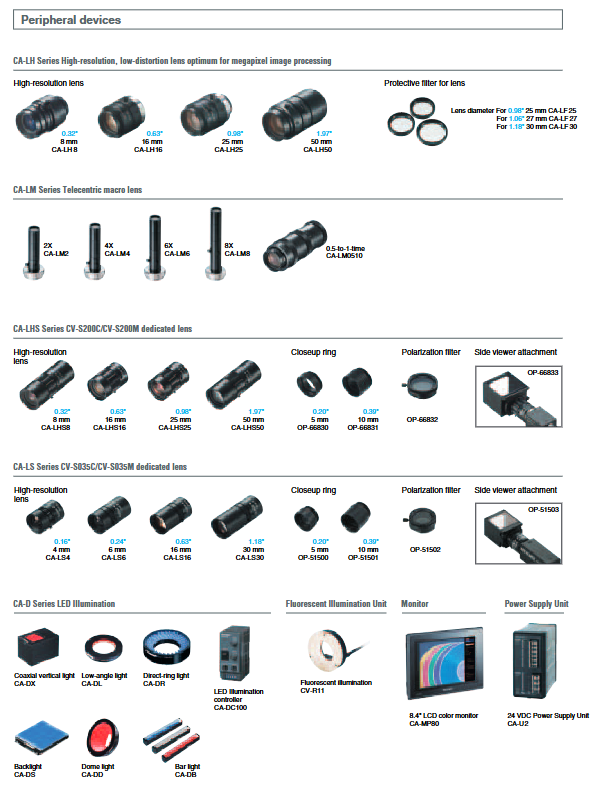

相机产品线（共 8 款）
类型 像素 速度 尺寸 型号
百万像素彩色 200 万 标准 标准 CV-200C
百万像素黑白 200 万 标准 标准 CV-200M
高速彩色 32 万 双倍速 标准 CV-035C
高速黑白 32 万 双倍速 标准 CV-035M
超小百万彩色 200 万 标准 φ17mm CV-S200C
超小百万黑白 200 万 标准 φ17mm CV-S200M
超小高速彩色 32 万 双倍速 φ12mm CV-S035C
超小高速黑白 32 万 双倍速 φ12mm CV-S035M
核心性能指标
处理速度
最高20000 件 / 分钟
单工具处理：0.5~0.83ms
图像传输：高速相机16ms，局部读取3ms
图像技术
数字传输：无衰减，精度更高
双缓冲：处理中可接收下一帧触发
灵敏度 81 级可调，无需高频闪光灯
RGB 独立调节，提升低对比度成像
色彩处理（ACE 引擎）
HSB 色彩提取，接近人眼识别
稳定提取暗色、低亮度颜色
点选 + 数值微调，重复性高
检测工具（16 种）
基础检测
面积、边缘位置 / 宽度 / 间距 / 角度、配对边缘
特色工具
污点检测：对比度差异判定，缺陷分布色彩显示
图案分类（Pattern Sort）：可注册256 种图案
趋势边缘：多点测量直径、间距，输出最大 / 最小 / 平均
差动检测：对比良品图提取差异
颜色检测：HSB 数值化判定，光照变化仍稳定
高级功能
连续捕获：1 次触发连拍最多 32 张，取平均排除误差
条件分支：根据上一窗口结果决定是否执行
批量移动：窗口批量偏移，简化换型
操作与显示
操作易用性
视觉流程菜单：从上到下一步步设置
自定义菜单：仅显示常用项，防误操作
管理员 / 用户模式：密码权限管理
显示系统
SVGA 输出：800×600，24 位彩色
9 种布局：1~5 画面分屏
缩放：0.06~16 倍实时缩放
自定义显示：文字、数值、图形自由组合
数据与接口
存储能力
内部存储：程序1000 组，图像511 张（黑白）
存储卡：支持256MB/1GB，存程序、图像、数据
统计功能
存储20000 笔测量数据
最大值、最小值、平均值、3σ、良率、NG 数
直方图、趋势图，可关联查看图像

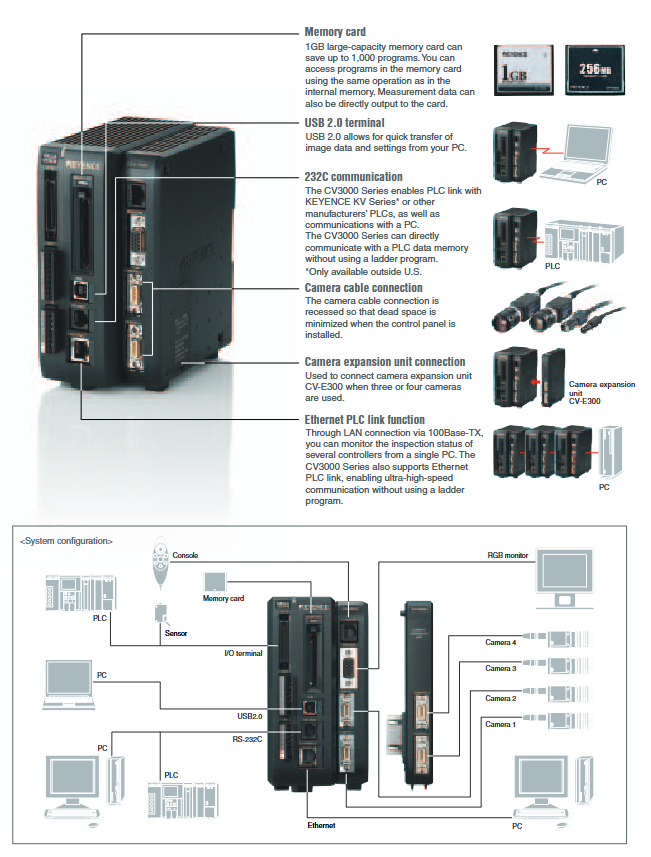

通信接口
以太网：100BASE-TX，高速 PLC LINK
USB 2.0：高速传输图像与参数
RS-232C：与 PLC/PC 通信
I/O：输入 2 点，输出 27 点（含闪光同步）
机械与环境
供电：DC24V ±10%
功耗：1.8A（2 相机）、2.8A（4 相机）
工作温度：0~50℃（百万像素相机 0~40℃）
耐弯电缆：100 万次弯曲寿命（R30mm）
八、典型应用
电子：引脚缺陷、连接器平整度、焊锡、印刷
汽车：曲轴气孔、轮胎识别、缸体瑕疵、油封缺油
食品 / 医药：胶囊区分、包装异物、液位、脏污
通用：尺寸测量、定位、计数、外观缺陷
关键问题
问题 1：CV-3502P 最多支持几台相机？为何强调 “数字传输”？
答案：CV-3502P 搭配CV-E300 扩展单元最多支持4 台相机同步接入。数字传输相比传统模拟传输无信号衰减、抗干扰更强、图像保真度更高，可显著提升测量与检测稳定性，尤其在长距离与高噪声工厂环境中优势明显。
问题 2：该系统的 “高速” 如何实现？核心技术有哪些？
答案：高速来自三大核心技术：
三核处理器（RISC CPU + 双 DSP）并行处理
双缓冲内存：处理中可接收下一触发
局部图像读取：仅传必要区域，传输时间缩至3ms
三者结合实现20000 件 / 分钟的检测能力。
问题 3：Pattern Sort 与污点检测分别解决什么场景问题？
答案：
Pattern Sort（图案分类）：应对工件形状、尺寸有浮动变化的场景，可预注册256 种模板，自动匹配分类，解决传统模板匹配不稳定问题。
污点检测：针对表面脏污、伤痕、色差、异物，通过对比度差异判定，并以色彩显示缺陷分布，直观呈现微小瑕疵。
