Pro-face GP2400/2500/2600系列可编程人机界面（HMI）
时间: 2026-04-29浏览次数：
Pro-face GP2400/2500/2600系列可编程人机界面（HMI）
Pro-face GP2400/2500/2600系列可编程人机界面（HMI）
Pro-face GP2400/2500/2600系列可编程人机界面（HMI）的官方使用手册，面向工业自动化场景，内置以太网、CF 卡、音频输出三大标配功能，兼容Pro-Designer软件，覆盖安全规范、型号规格、安装接线、系统设置、故障排查、维护保养全流程，支持DC24V/AC100~240V双供电、RS-232C/RS-422/Ethernet通信，具备TFT 彩色 / 单色 LCD、5 万小时背光、IP65 前面板防护，适配三菱等主流 PLC，适用于设备监控与操作控制。
产品基础与型号
GP2400/2500/2600是 Pro-face 推出的嵌入式 HMI，无需扩展模块即可实现以太网、CF 卡、声音输出。
适用软件：Pro-Designer Ver.4.0 及以上

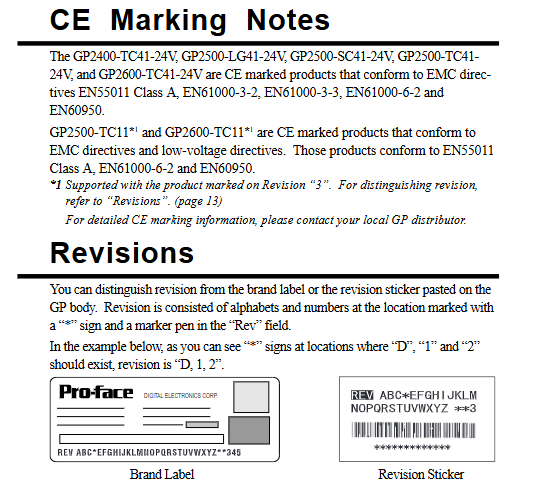

典型型号：
GP2400-TC41-24V
GP2500-LG41-24V（单色）、SC41-24V（STN 彩色）、TC41-24V（TFT）
GP2600-TC41-24V
核心技术规格
1. 电气规格
类型 参数
供电 DC24V（19.2~28.8V）；AC100~240V（85~265V）
功耗 DC 型≤28~50W；AC 型≤50~85VA
绝缘 AC1000V/1500V 1min，绝缘电阻≥10MΩ
掉电保持 锂电池备份 SRAM，时钟精度 ±65 秒 / 月
2. 显示与触摸
项目 参数
分辨率 2400/2500：640×480；2600：800×600
色彩 256 色 / 64 色闪烁；单色为黑白
触摸 模拟电阻式，32×24 或 40×30 点阵
背光寿命 50000 小时（25℃连续工作）
3. 接口与外设
COM1：RS-232C/RS-422，2400~115.2kbps
COM2：RS-232C，D-Sub9 针
以太网：10BASE-T，IEEE802.3
CF 卡：支持 16MB/32MB，用于数据存储与程序启动

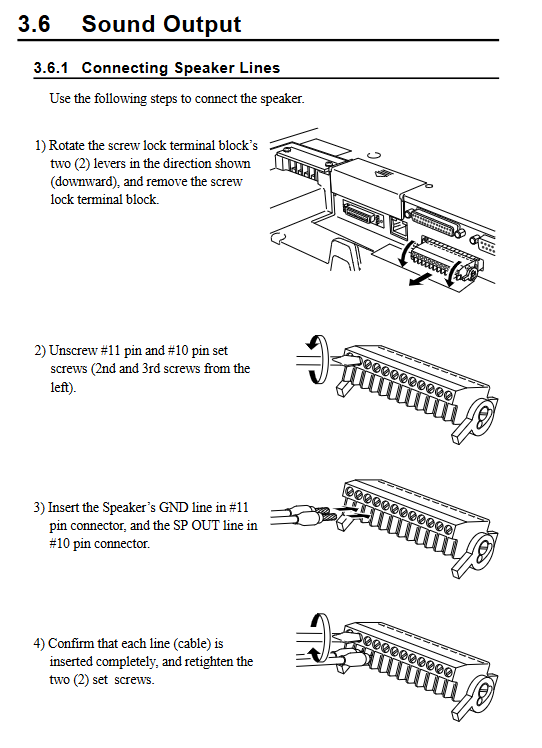

音频：单声道 70mW，Line Out 2.7Vp-p
安装与接线规范
安装要求
嵌入式面板安装，面板厚度1.6~10mm
四周预留 **≥100mm** 通风间距
倾斜安装角度 **≤30°**，超 30° 需降温
接线安全
必须断电接线，严禁带电插拔
接地：独立接地优先，接地电阻 **≤100Ω**，线径≥2mm²
电源回路需加装断路器，本机无电源开关
CF 卡使用
必须在断电 / ACCESS 灯灭后插拔
读写中禁止断电，数据定期备份
系统设置
分为离线设置与系统设置两类：
离线设置
网络：配置 IP / 子网掩码 / 网关
蜂鸣器：关闭 / 触摸响应 / 全屏响应
背光：亮度 4 档、自动熄灭、烧毁保护
自检：屏幕、字体、触摸、串口、显存
系统设置
日期时间、语言、版本信息
内存使用查看、系统重启
故障诊断
1. 无显示排查
检查供电电压是否在额定范围
确认 LED 状态：绿色 = 正常，橙色 =背光损坏
检查 Pro-Designer 画面是否正确下载
检查电源端子接线是否牢固
2. 通信异常排查
确认 PLC 协议与驱动设置正确
检查通信线接线与屏蔽接地
核对波特率、数据位、校验位一致
维护与保养
日常清洁
中性清洁剂软布擦拭，禁止有机溶剂
定期更换
安装密封垫：每年更换
背光：LED 橙色时更换，型号匹配机型
锂电池
用于时钟与数据备份，不可自行更换，需联系代理商
关键问题
问题 1：GP2000 系列 HMI 为什么严禁用触摸屏做紧急停止按钮？有何安全风险？
答案：触摸屏属于软件控制，可能因通信故障、死机、黑屏、程序错误导致信号保持或失效；而紧急停止涉及人身安全，必须使用硬件急停按钮直接切断回路。若用软按钮，故障时无法及时停机，会造成人身伤害或设备损毁。
问题 2：CF 卡插入与取出的正确操作流程是什么？违规操作会导致什么后果？
答案：正确流程：先关闭 CF 卡访问开关→确认ACCESS 灯熄灭→打开盖板插拔→插好后关闭盖板→开机使用。违规后果：读写中插拔 / 断电会导致CF 卡数据损坏、文件丢失、HMI 存储芯片烧坏，数据无法恢复。
问题 3：背光熄灭后，HMI 触摸屏仍可操作，存在什么隐患？如何避免？
答案：隐患：操作员看不到画面但触摸仍生效，易造成误触按钮、误操作设备，引发安全事故。避免方法：在离线设置中开启 **“背光烧毁后禁止触摸”** 功能，背光损坏时自动锁定触摸，强制维修后再运行。
