Siemens SINAMICS S120交流变频器
时间: 2026-04-29浏览次数：
Siemens SINAMICS S120交流变频器
Siemens SINAMICS S120交流变频器
Siemens SINAMICS S120交流变频器官方硬件手册，围绕模块化多机传动系统展开，覆盖系统概述、电网侧 / 电机侧器件、功率模块、直流母线组件、控制单元、编码器、附件、柜体 EMC 设计、维护全流程，明确Blocksize 与 Chassis 两种结构，规范安全操作、接线、安装、散热、选型与故障处理，支持200/400V 级电压、0.12~1193kW 功率，依托DRIVE‑CLiQ实现组件自动识别，满足机床、纺织、印刷、风电等高动态与高精度驱动需求。
基础定位与应用
产品系列：SINAMICS S120 模块化交流驱动系统
适用场景：机床、印刷、包装、纺织、风电、输送等高动态 / 高精度单轴与多轴设备
电压等级：单相 / 三相 200~240V、三相 380~480V
功率范围：0.12kW ~ 1193kW
结构形式：
Blocksize：紧凑型，0.12~90kW
Chassis：机架型，110~250kW 及以上
系统组成
1. 电网侧组件
组件 作用
线路滤波器 抑制传导干扰，满足 EMC C1~C4

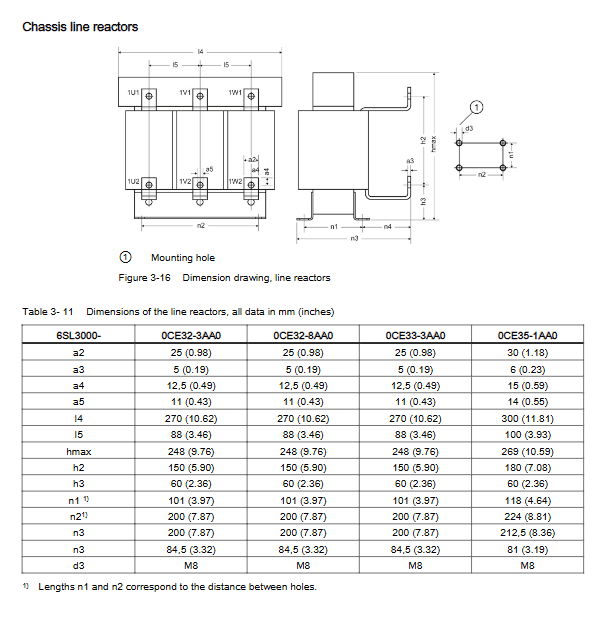

线路电抗器 降低谐波、稳压、抗电压跌落
断路器 / 熔断器 过载 / 短路保护，SCCR 最高 200kA
浪涌保护器 电网过压防护
2. 功率模块（核心）

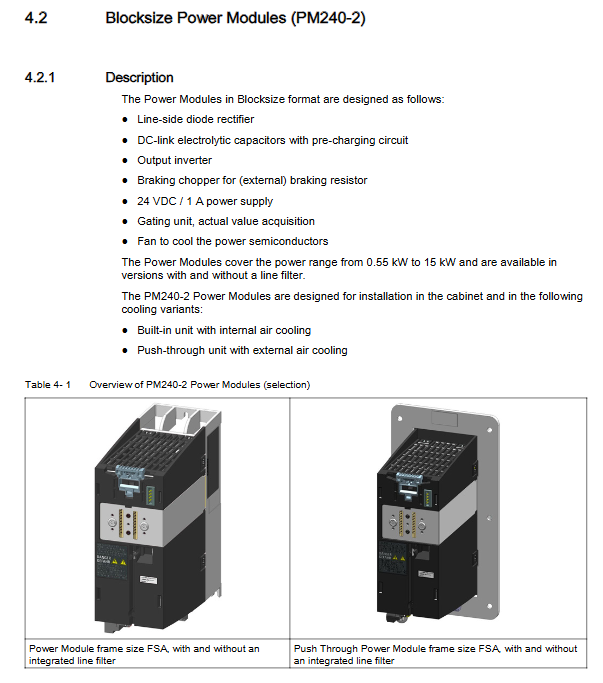

PM240‑2：Blocksize，0.55~15kW，内置整流、制动斩波
PM340：Blocksize，0.12~90kW，支持单相 / 三相
Chassis：机架式，110~250kW，高功率、强过载
共性配置：直流母线电容、预充电、风机、DRIVE‑CLiQ接口
3. 直流母线组件
制动单元：回馈制动能量，控制母线电压
制动电阻：将再生能量转为热能，带温控开关
母线电容：储能稳压，需定期成型处理
4. 电机侧组件
电机电抗器：抑制 dv/dt，延长电机寿命
正弦波滤波器：输出近似正弦，降低电机噪声
dv/dt 滤波器：限制电压尖峰，保护电机绝缘
5. 控制与通信
控制单元：CU310‑2 PN（PROFINET）、CU310‑2 DP（PROFIBUS）
适配器：CUA31/CUA32，扩展 DRIVE‑CLiQ 接口
传感器模块：SMC10/20/30，接入各类编码器
通信总线：DRIVE‑CLiQ（自动识别）、PROFINET、PROFIBUS
安全与 EMC 规范
安全等级
DANGER：致命风险（断电、验电、接地）
WARNING：严重伤害风险（通风、接地、屏蔽）
CAUTION：轻微伤害（高温、ESD）
NOTICE：设备损坏
安全功能
STO 安全扭矩关闭、安全制动继电器、绝缘监测
EMC 分类
C1：民用环境
C2：工业 / 民用混合
C3：工业环境（默认）
C4：重型工业
安装与散热
安装要求
必须垂直安装，严禁倒置 / 水平
上下预留通风间隙：Blocksize 100~350mm，Chassis 按规格
降额规则
环境温度＞40℃、海拔＞1000m、开关频率提升需降额
海拔每升高500m，温度降低 **3.5℃** 补偿
接线规范
主回路
电网：L1/L2/L3/PE，滤波器输入输出严禁反接
电机：U2/V2/W2，屏蔽层双端接地
制动电阻：DCP/R1、R2，线缆≤15m
控制回路
24V 电源：PELV/SELV安全隔离
接地：PE 可靠连接，屏蔽层大面积接地
调试与维护
调试工具：STARTER 软件，参数化、固件升级、监控
日常维护
风扇：定期更换，PM240‑2/PM340/Control Unit 均有散热风扇
电容：长期存放需成型处理
故障诊断：LED 状态灯（READY/DC LINK/POWER OK）、故障码查询
关键问题
问题 1：S120 的 DRIVE‑CLiQ 接口核心作用是什么？相比传统端子有何优势？
答案：DRIVE‑CLiQ 是西门子专用高速通信接口，可自动识别模块型号、参数、版本，即插即用；同时传输控制数据、状态反馈、编码器信号、24V 供电，简化接线、降低干扰、提升系统可靠性，无需手动配置地址与跳线。
问题 2：S120 功率模块安装时为何必须垂直安装并保留通风间隙？违反会导致什么后果？
答案：S120 采用强制风冷，垂直安装可保证气流自下而上顺畅通过散热器；通风间隙用于散热与防止热堆积。违反会导致散热不良、温度超标、功率模块降额运行、IGBT 过热烧毁、寿命大幅缩短，并触发过热故障停机。
问题 3：S120 在 IT 电网（不接地系统）中使用必须执行哪项关键操作？不执行会有什么风险？
答案：必须拆除干扰抑制电容的连接片。不拆除会导致电容对地漏流、模块内部元件击穿、短路跳闸、设备永久性损坏，同时不符合 IT 电网安全规范，引发触电与火灾风险。
