Allen‑Bradley 160‑IB1 InterBus 通信模块
Allen‑Bradley 160‑IB1 InterBus 通信模块(固件1.00)的官方用户手册,该模块为160 SSC C 系列变频器专用,通过9 针 D‑shell 接口接入 InterBus 总线,采用DRIVECOM 20协议,支持3 字过程数据与PCP 参数读写,可由 PLC 通过I/O 消息实现变频器启停、调速与状态监控,具备上电 / 运行 / 故障三种工作模式与5 路 LED 状态指示,需配置P46/P59/P66核心参数,兼容 EMC / 低压指令,提供完整安装、接线、组态、编程与故障排查指南。
产品基础
160‑IB1是罗克韦尔 Allen‑Bradley 推出的InterBus 从站通信模块,仅适配160 SSC C 系列及以上变频器,实现变频器与 InterBus 主站(PLC)的高速数字通信。
固件版本:1.00
通信接口:9 针 D‑shell(IN/NEXT 级联)
供电:由变频器提供,最大 1.4W/280mA
认证:符合Low Voltage 73/23/EEC、EMC 89/336/EEC
协议:DRIVECOM 20(部分 21)、InterBus PCP
硬件与接口

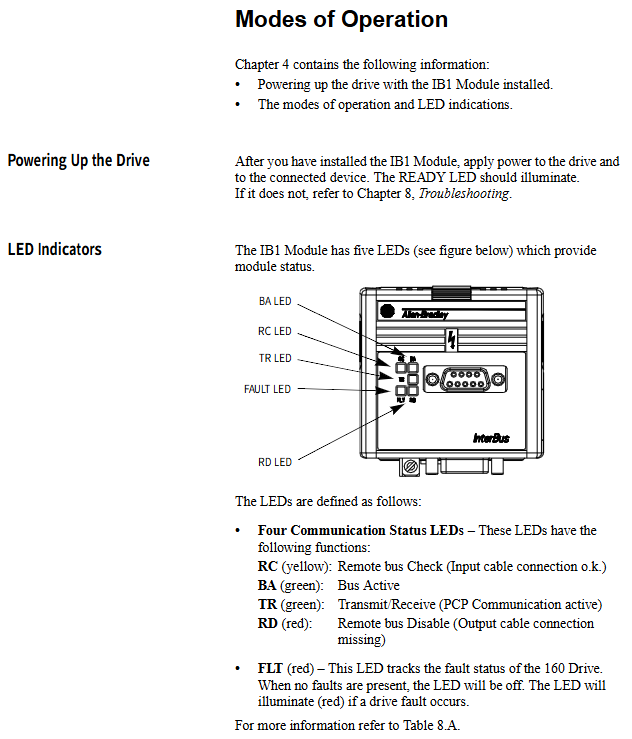

1. LED 指示灯(5 个)
LED 颜色 含义
RC 黄 远程总线校验(输入正常)
BA 绿 总线激活
TR 绿 PCP 收发活跃
RD 红 输出总线未接 / 禁用
FLT 红 变频器故障
2. 安装与接线
安装:替换变频器键盘 / 显示面板,卡扣固定
接地:IB1 接地端子短接变频器 TB3‑3,线径≥1.5mm²
通信:总线级联接线,末端空置 NEXT 口实现终端匹配
停止回路:TB3‑7 与 TB3‑8 必须短接,否则无法启动
工作模式
上电模式
模块自检,成功进入运行模式(RC 常亮、TR 闪烁);失败进入故障模式。
运行模式
BA 常亮,作为从站响应主站指令,处理过程数据与 PCP。
故障模式
FLT 点亮,通信异常或变频器故障,需排查复位。

数据协议(核心)
模块采用双通道通信:
过程数据通道(高速周期)
主站→从站(3 字):控制字、速度给定、诊断
从站→主站(3 字):状态字、速度反馈、诊断
PCP 参数通道(低速非周期)
读写变频器参数、属性、故障码,索引示例:
0x5FF0:读显示参数
0x5FF1:读程序参数
0x5FF9:写程序参数
0x603F:读故障码
关键参数配置(必须设置)
参数 设定值 作用
P46[Input Mode] 2 或 6 启用网络控制
P59[Frequency Select] 1 频率源 = 网络
P66[RPM Scaling] 电机额定转速 转速标定
P56[Reset Functions] 2 参数修改重启生效
控制字与状态字(DRIVECOM 20)
1. 控制字(低字节)
06h:就绪
0Fh:运行
0Eh:快速停止
2. 状态字(低字节)
01h:就绪
03h:已通电
07h:运行中
08h:故障
网络组态与编程
主站:SLC500 + SST‑IBS‑SLC扫描器
软件:IBS CMD G4 配置网络
映射
输出:O:3.0 = 控制字,O:3.1 = 速度给定
输入:I:3.0 = 状态字,I:3.1 = 速度反馈
逻辑:通过 MOV 指令写控制字与转速,实现启停与调速。

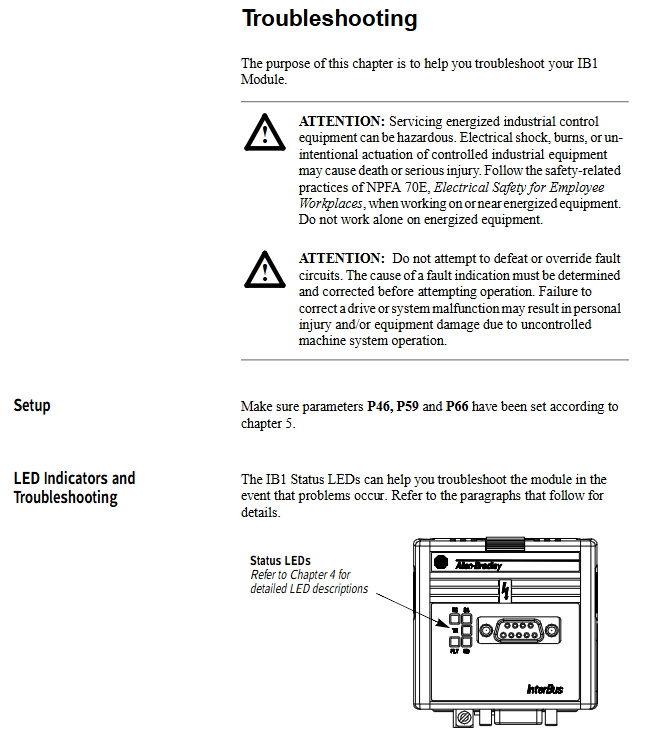

故障诊断
1. 通信故障码
代码 故障 处理
7500 协议致命错误 重启主站 / 变频器
7510 串口无响应 检查模块接口、固件
7520 总线丢失 检查电缆、级联
2. 变频器常见故障
03/04:欠压
05:过压
08:过热
12/13:过流
38~43:接地 / 相间短路
关键问题
问题 1:160‑IB1 模块必须配置哪 3 个参数才能让变频器接受网络控制?配置后如何生效?
答案:必须配置:
P46=2 或 6(启用网络命令)
P59=1(频率来自网络)
P66 = 电机额定转速(转速标定)
生效方式:设置P56=2或重新上下电。
问题 2:160‑IB1 的过程数据通道与 PCP 参数通道有何区别?分别用于什么场景?
答案:
过程数据通道:周期高速传输(3 字输入 + 3 字输出),用于启停、速度给定、状态反馈等实时控制。
PCP 参数通道:非周期低速,用于读写参数、读故障、改限值等配置操作,不适合实时控制。
问题 3:变频器通过 160‑IB1 组网时,TB3‑7 与 TB3‑8 为什么必须短接?不短会出现什么故障?
答案:
TB3‑7/8 是硬件停止使能回路,短接代表 “允许启动”。
不短接会触发故障 22(Stop Input Missing),变频器无法运行,网络启动指令无效。
