MX321 AVR 自动电压调节器
时间: 2026-04-29浏览次数：
MX321 AVR 自动电压调节器
MX321 AVR 自动电压调节器
MX321是用于无刷发电机的三相感应式自动电压调节器（AVR），由三相 PMG 永磁发电机供电，具备 **±0.5% 高精度稳压 **、三相 RMS 采样、软启动、低频保护（UFRO）、过压 / 过励保护、无功下垂并联、远程调压与模拟量输入功能，输出励磁最大 120V DC/3.7A 连续，适配50/60Hz、4 极 / 6 极发电机，可通过面板电位器与跳线快速调试，满足单机与并联机组的稳定调压与保护需求。

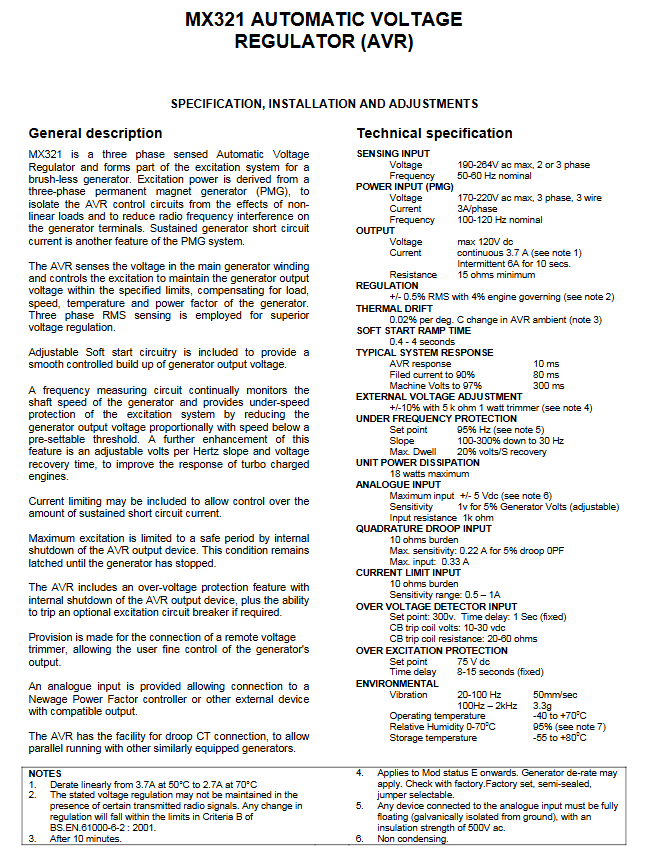

产品概述
MX321 是无刷发电机专用的三相自动电压调节器，属于发电机励磁系统核心部件。
供电来源：三相 PMG 永磁发电机，隔离非线性负载干扰、降低射频干扰、支持持续短路电流输出。
工作原理：采样发电机主绕组电压，闭环调节励磁电流，维持输出电压稳定，补偿负载、转速、温度、功率因数波动。
核心亮点：三相 RMS 采样、软启动、低频 V/Hz 保护、过压 / 过励双重保护、并联下垂控制、远程调压。
核心技术参数
参数类别 关键指标
采样输入 190~264V AC，2/3 相；50/60Hz
PMG 电源输入 170~220V AC，3 相 3 线；3A / 相；100~120Hz
励磁输出 最大 120V DC；连续 3.7A；断续 6A/10s；最小负载 15Ω
稳压精度 ±0.5% RMS（发动机调速 4%）
软启动时间 0.4~4 秒可调
低频保护 阈值 95% Hz；斜率 100~300%；最大跌落 20% V/s
过压保护 300V，固定延时 1 秒
过励保护 75V DC，固定延时 8~15 秒
环境温度 工作 - 40~+70℃；存储 - 55~+80℃
功耗 最大 18W
硬件与控制接口

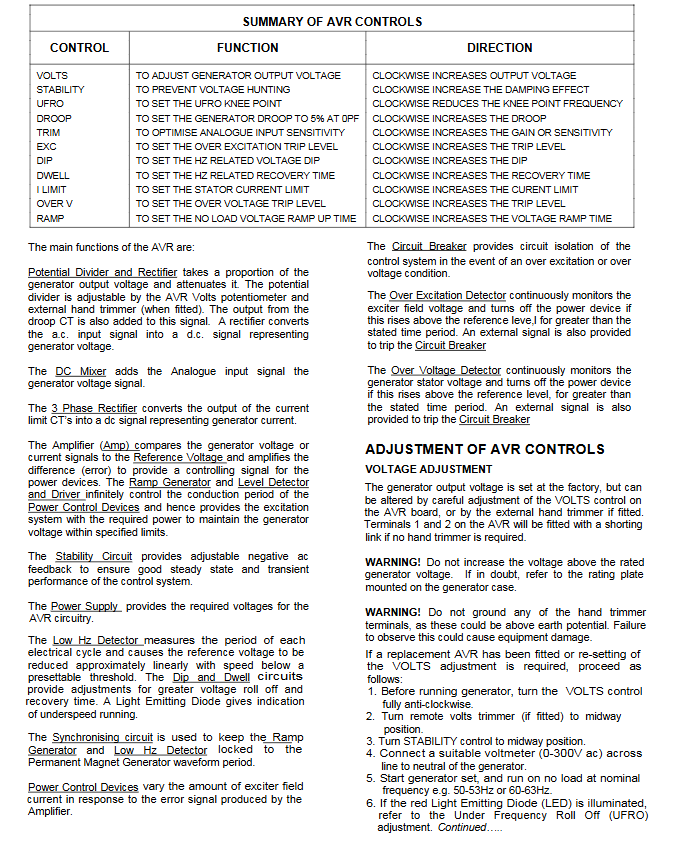

控制旋钮功能
| 旋钮 | 功能 | 调节方向 |
| VOLTS | 设定发电机输出电压 | 顺时针→升压 |
| DROOP | 并联无功下垂调节 | 顺时针→下垂增大 |
| DIP | 低频电压跌落斜率 | 顺时针→跌落加深 |
| DWELL | 电压恢复延时 | 顺时针→延时加长 |
| I LIMIT | 定子电流限流值 | 顺时针→限流增大 |
| OVER V | 过压保护阈值 | 顺时针→阈值提高 |
| RAMP | 空载软启动时间 | 顺时针→时间加长 |
跳线配置
频率选择：50Hz/60Hz
极数选择：4 极 / 6 极
稳定度选择：按功率分 <90kW、90~550kW、>550kW 三档
外部接口
远程调压：1、2 端子，5kΩ/1W 电位器，±10% 调压范围
模拟量输入：A1/A2，±5V DC，1V 对应 5% 电压变化
下垂 CT：S1/S2，10Ω 负载
过压跳闸：外部励磁断路器输出
核心功能详解
电压调节采用三相 RMS 真有效值采样，对比基准电压后放大误差信号，控制励磁功率器件，实现 **±0.5% 高精度稳压 **。
软启动（RAMP）0.4~4 秒可调，让发电机电压平缓建立，避免突加励磁冲击。
低频保护（UFRO）转速低于设定阈值时，电压随频率线性下降，保护发动机与励磁系统；
斜率（DIP）：增强电压跌落，帮助增压发动机恢复
恢复延时（DWELL）：转速恢复后延迟升压，避免震荡
LED 指示：动作时红灯亮
保护功能
过压保护：检测 300V，1s 后闭锁输出，可驱动外部跳闸
过励保护：励磁超 75V DC，8~15s 闭锁，必须停机复位
限流保护：限制短路电流或启动电流，最长动作 10s
并联运行通过下垂 CT实现无功分配，0 功率因数满载下 5% 电压下垂，支持多机并网。
扩展功能
远程微调电压：现场无需开盖操作
模拟量输入：接功率因数控制器或外部控制信号
稳定度电路：负反馈调节，保证稳态与瞬态性能
安装与调试要点
电压调节步骤
停机将 VOLTS 逆时针旋到底，远程调压居中
空载额定转速运行，缓慢顺时针调 VOLTS 至额定电压
配合稳定性跳线与旋钮优化震荡
稳定性设置
按发电机功率选择跳线：<90kW / 90-550kW />550kW
逆时针旋至电压失稳，再顺时针微回调为最佳点
低频保护仅需跳线选择 50/60Hz、4/6 极，工厂已预设定阈值
并联下垂接入下垂 CT，调节 DROOP 至满载 0PF 时电压下垂5%
关键问题
问题 1：MX321 的 PMG 供电方式相比传统 AVR 有哪些核心优势？
答案：
电气隔离：将 AVR 控制电路与发电机主回路隔离，抵御非线性负载干扰与射频干扰。
短路能力：支持发电机输出持续短路电流，满足保护配合需求。
稳定性：不受主回路电压畸变影响，调压精度与可靠性更高。
问题 2：MX321 的低频保护（UFRO）包含 DIP 和 DWELL 两个调节项，分别作用是什么？
答案：
DIP（斜率）：控制电压随频率下降的幅度，顺时针调大可加深电压跌落，帮助增压发动机快速恢复扭矩。
DWELL（恢复延时）：控制转速恢复后电压回升的延迟时间，顺时针调长可避免电压过快回升导致机组震荡。
问题 3：MX321 的过压与过励保护有何区别？触发后分别如何复位？
答案：
过压保护：监测发电机定子电压 300V，1s 延时动作，闭锁 AVR 输出并可驱动外部励磁断路器跳闸。
过励保护：监测励磁电压 75V DC，8~15s 延时动作，闭锁励磁输出。
复位方式：两种保护触发后均必须停机才能复位，无法在线复位。
