SIEMENS C500 微控制器家族架构与指令集说明
SIEMENS C500 微控制器家族架构与指令集说明
基础结构
兼容性
C500 家族与标准8051 微控制器架构与软件完全兼容，向上兼容 SAB 80C52/80C32。
存储架构（哈佛结构）
| 存储类型 | 位置 | 容量范围 |
| 程序存储器 | 内部 | 2KB~64KB |
| 程序存储器 | 外部 | 最大64KB |
| 数据存储器 | 内部 | 128B/256B |
| 数据存储器 | XRAM | 256B~3KB |
| 数据存储器 | 外部 | 最大64KB |
| 特殊功能寄存器 SFR | 内部 | 128B 标准 + 128B 映射 |
内部数据存储分区
低 128B（00H~7FH）：可直接 / 间接寻址，含4 组通用寄存器、128 位可位寻址区。
高 128B（80H~FFH）：仅间接寻址。
SFR 区（80H~FFH）：仅直接寻址，部分支持位操作。
CPU 架构
核心寄存器
ACC（累加器 A）：数据运算核心。
B 寄存器：乘除法专用。
PSW（程序状态字）：含进位、辅助进位、溢出、寄存器组选择等标志位。
SP（堆栈指针）：8 位，复位默认07H。
数据指针 DPTR：标准 1 个，C500 支持8 个，通过 DPSEL 选择。
核心优势
8 组数据指针：外部存储器访问速度提升约1 倍，节省内存与指令。
增强钩子仿真：无需 bond-out 芯片，支持片上 ROM 程序仿真。
中断系统
向量地址固定间隔8 字节，起始于0003H。
响应时间：最小3 个机器周期，最大9 个机器周期。
CPU 时序
1 个机器周期 = 6 个状态（S1~S6），每个状态分 P1/P2 两相。
指令周期：
多数指令：1 周期。
乘除指令（MUL/DIV）：4 周期。
外部访问指令（MOVX）：2 周期。
指令集
基础参数
总指令数：111 条。
单字节：49 条；双字节：45 条；三字节：17 条。
寻址方式（5 种）
寄存器寻址、直接寻址、立即寻址、寄存器间接寻址、基址 + 变址寻址。
指令分类
数据传输：MOV、MOVX、MOVC、PUSH/POP、XCH。
算术运算：ADD、ADDC、SUBB、MUL、DIV、DA、INC/DEC。
逻辑运算：ANL、ORL、XRL、CLR、SETB、CPL、移位。
控制转移：AJMP/LJMP/SJMP、ACALL/LCALL、RET/RETI、条件跳转。
位操作能力
内置布尔处理器，支持位清零、取反、跳转、与或运算。
封装信息
提供三类主流封装，覆盖直插与贴片全场景：
P-DIP：40 引脚直插。

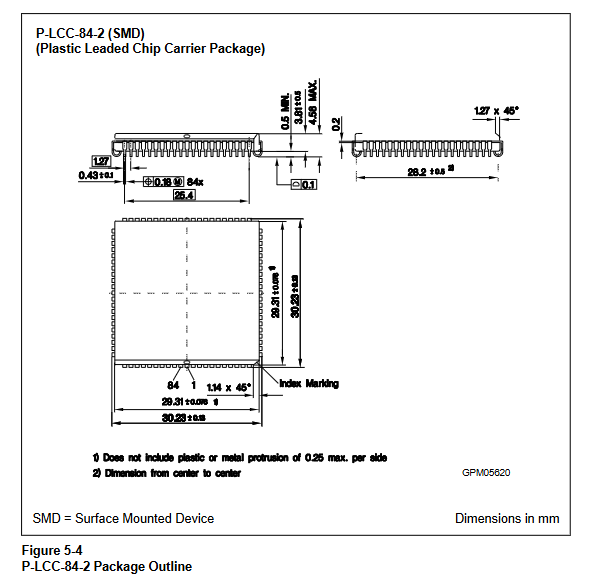

PLCC：44/68/84 引脚贴片。

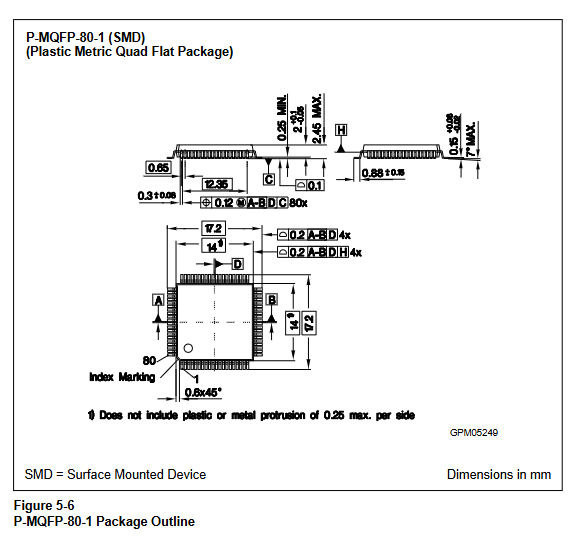

MQFP：44/80/100 引脚方形贴片。
关键问题
问题 1：C500 相比标准 8051 最核心的硬件增强是什么？有什么价值？
答案：最核心增强是支持最多 8 组 16 位数据指针（DPTR0~DPTR7），通过 DPSEL 寄存器切换。价值：外部存储器访问速度提升约1 倍，减少指令数量与内部 RAM 占用，更适合高级语言与大容量外设访问。
问题 2：C500 的指令集规模与寻址方式分别是什么？
答案：指令集共111 条，包含 49 条单字节、45 条双字节、17 条三字节指令；支持5 种寻址方式：寄存器寻址、直接寻址、立即寻址、寄存器间接寻址、基址 + 变址寻址。
问题 3：C500 的中断响应时间是多少？受哪些因素影响？
答案：中断响应时间最小3 个机器周期，最大9 个机器周期。影响因素：更高优先级中断正在执行、当前指令未执行完、当前指令为 RETI 或中断寄存器写操作。
