Siemens SIMATIC S5‑90U/S5‑95U 紧凑型 PLC
时间: 2026-04-28浏览次数：
Siemens SIMATIC S5‑90U/S5‑95U 紧凑型 PLC
Siemens SIMATIC S5‑90U/S5‑95U 紧凑型 PLC

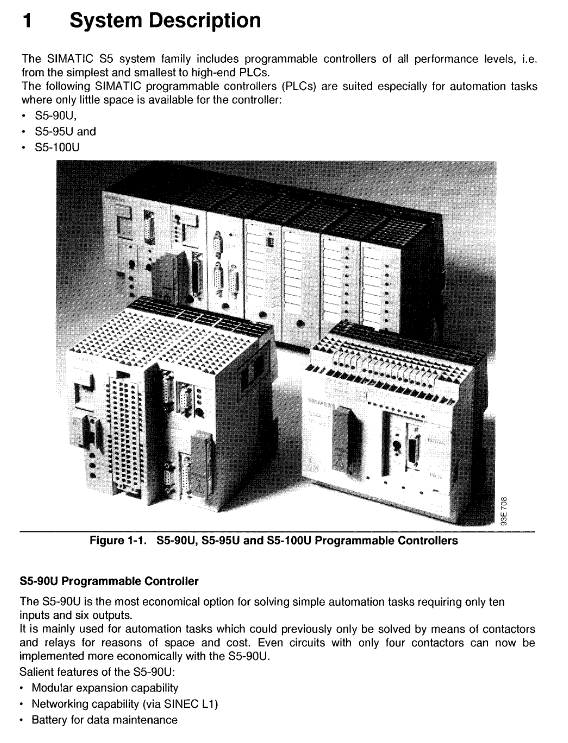

Siemens SIMATIC S5‑90U/S5‑95U 紧凑型 PLC官方系统手册，针对小型自动化场景，完整覆盖硬件结构、安装接线、上电启动、STEP 5 编程、I/O 寻址、中断 / 计数器 / 模拟量处理、实时时钟（仅 95U）、SINEC L1 通信、模块扩展、故障诊断全流程，S5‑90U 为基础经济型机型，S5‑95U 为高性能增强型，支持S5‑100U 系列模块扩展，采用STEP 5 指令表 / 梯形图编程，具备循环 / 中断 / 时间控制三种执行方式，提供LED 状态 + 诊断字节 + ISTACK/BSTACK三级排错手段，是该系列 PLC 安装、调试、编程与维护的权威依据。
产品型号与核心规格
两款机型定位不同，S5‑95U 功能更全面。
参数 S5‑90U S5‑95U
板载 I/O 10 入 / 6 出 16 入 / 16 出
模拟量 I/O 无 8 入 / 1 出
中断输入 1 路 4 路
计数器 1 路（1kHz） 2 路（2kHz/5kHz）
用户内存 4KB 16KB
实时时钟 无 有
通信 SINEC L1（从站） SINEC L1/L2（主 / 从站）
供电 115/230V AC 24V DC
硬件结构与电气配置
核心单元
CPU、RAM、ROM、过程映像区（PII/PIQ）、电池备份单元
编程接口：15 针 D‑sub，支持编程器 / 上位机 / SINEC L1
电气隔离
板载 I/O 采用光耦隔离
模拟量、计数器、中断与控制电路共地，仅支持非浮地接法
安装与接线规范
安装要求
方式：35mm 导轨或壁挂（仅 90U）
间距：上下≥10cm，左右≥5cm
环境：-10~55℃，无凝露、无粉尘
接线要点
数字 I/O：24V DC，分组供电，共 M 端
模拟量（95U）：屏蔽线，单端接地，长度≤50m
中断 / 计数器：高速信号，必须屏蔽，长度≤50m
接地：400V 系统＜10Ω，200V 系统＜100Ω
运行模式与启动流程
三种运行模式
STOP：程序停止，输出清零
RUN：循环执行程序
重启：加载 DB1 参数，执行 OB21/OB22
总清操作（恢复出厂）
S5‑90U：STOP→拔电池→断电 15s→上电→装电池
S5‑95U：STOP→拔电池→OFF→ON→装电池
程序加载
自动：上电从 EEPROM 读入
手动（95U）：按住 COPY 键上电
STEP 5 编程体系
编程方式
指令表 STL、梯形图 LAD、功能块图 CSF
程序块类型
OB 组织块：OB1（主循环）、OB3（中断）、OB13（定时）
PB 程序块：用户自定义
FB 功能块：FB250（读模拟量）、FB251（写模拟量）
DB 数据块：DB1（系统参数）
SB 顺序块（仅 95U）
核心指令
逻辑：A、AN、O、ON、X、XN
定时：S5 定时器，10ms~9990s
计数：加计数，0~999
传送、比较、算术运算
专用功能（95U 独有为主）
中断处理
4 路中断输入，优先级固定
触发后跳转 OB3，响应快
高速计数器
2 路独立计数器，最高5kHz
支持级联成 32 位计数器
模拟量处理
8 路输入、1 路输出
调用FB250/FB251读写与标定
实时时钟
带电池备份，支持时间比较、运行小时计数
通信
SINEC L1 总线，最多31 个站
95U 支持 L2/DP，可作主站
诊断与故障排查
LED 状态
绿 RUN：运行
红 STOP：停止 / 故障
黄 BF（95U）：电池低
诊断工具
IB35 诊断字节：中断、计数溢出、电源、电池状态
ISTACK：中断栈，查故障原因
BSTACK：块栈，追踪程序调用
典型故障
无法进入 RUN：程序错、DB1 错、I/O 故障
红灯闪烁：程序加载 / 保存失败
关键问题与答案
问题 1：S5‑90U 与 S5‑95U 最核心的硬件与功能差异是什么？
答案：
I/O 与资源：95U 多8 路模拟量、3 路中断、1 路高速计数器，内存从4KB→16KB。
高级功能：95U 独有实时时钟、时间控制执行、PID、双串口、SINEC L2 主站。

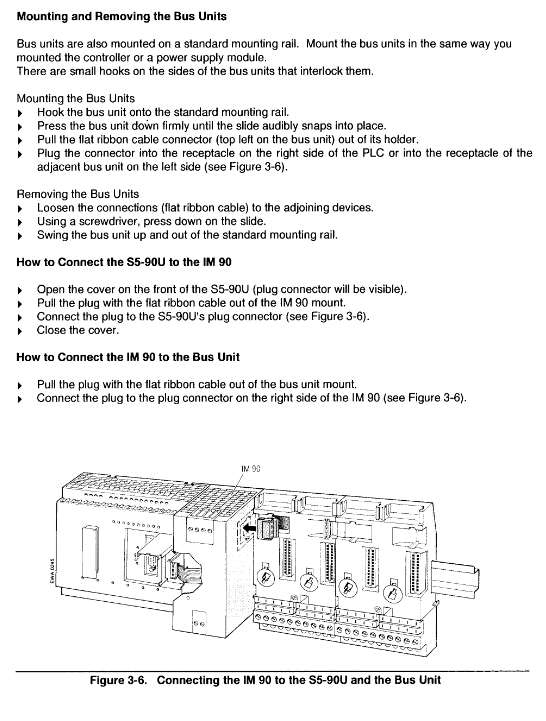

扩展：95U 可直接挂16 个总线单元；90U 需IM90，最多 3 个。
问题 2：如何快速排查 PLC 无法切换到 RUN 模式（红灯常亮）的故障？
答案：
用编程器查ISTACK，定位故障原因。
检查DB1 参数是否配置错误。
检查外部I/O 模块接线与总线连接。
执行总清后重新下装程序。
检查24V / 电源是否正常、电池是否安装。
问题 3：S5‑95U 的模拟量功能如何使用？必须调用哪些功能块？
答案：
硬件：8 路模拟输入（IW40~IW54）、1 路模拟输出（QW40），用屏蔽双绞线。
软件：读取用FB250，输出用FB251，完成工程量标定。
限制：模拟口非隔离，必须共地，线缆≤50m。
