KEB COMBIVERT F5 电梯专用变频器
时间: 2026-04-28浏览次数：
KEB COMBIVERT F5 电梯专用变频器
KEB COMBIVERT F5 电梯专用变频器
KEB COMBIVERT F5 电梯专用变频器的官方参考手册，面向230V/480V、0.2~250hp机型，围绕电梯安全控制展开，明确断电 5 分钟、电压降至安全值方可操作的强安全规范，系统讲解安装接线、STO 安全扭矩关闭、多类型编码器适配、LCD 面板操作、开机调试、电机 / 编码器 / 惯量自学习、速度曲线、预转矩防溜车、故障诊断全流程，支持感应电机 / 永磁同步电机、V/F/ 矢量 / FOC 闭环控制，内置过流、过压、过载、制动晶体管监控等电梯专属保护，满足EN81、UL508C、IEC61800电梯安全标准，是电梯调试与维护的核心依据。
安全规范（强制）
操作安全
断电后等待≥5 分钟，确认直流母线无电再操作
仅专业电气人员安装、调试、维护
输出侧严禁接电容 / 浪涌吸收器

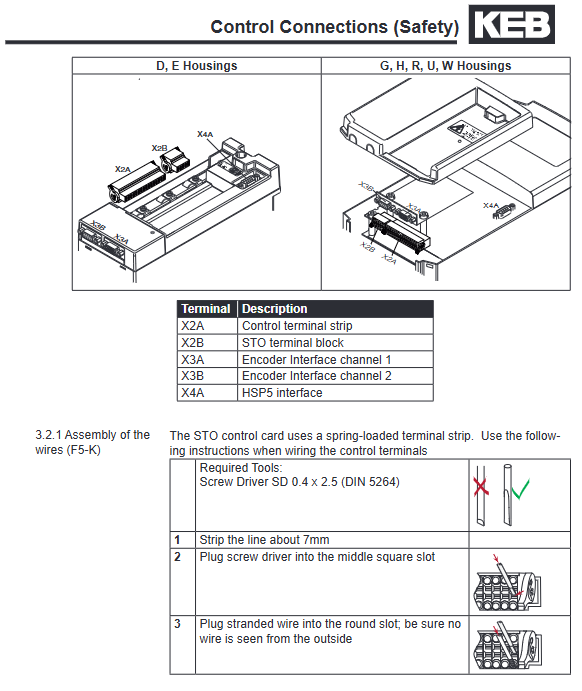

安全功能
STO 安全扭矩关闭：符合 IEC61800-5-2，SIL3/PLe
制动晶体管监控：K1/K2 常闭触点，故障切断电源
电机过热保护：支持PTC/KTY84温度传感器
技术规格
项目 关键参数
电压等级 230V（180~260V）、480V（305~528V）
功率范围 230V：7.5~100hp；480V：7.5~250hp
输出频率 0~599Hz，载波1~16kHz
过载能力 150%/1min，低速限流保护
安全认证 EN81、UL508C、IEC61800、EN61000
环境温度 运行 **-10~45℃，存储-25~70℃**
安装与接线
机械安装
垂直安装，上下间距 **≥10cm**，左右 **≥5cm**
海拔 **＞1000m需降容，每 100m 降1%**
主回路接线
电源：L1/L2/L3；电机：U/V/W（严禁接反）
制动：PA/PB接制动电阻，遵守最小阻值
接地：480V＜10Ω，230V＜100Ω，高频屏蔽接地

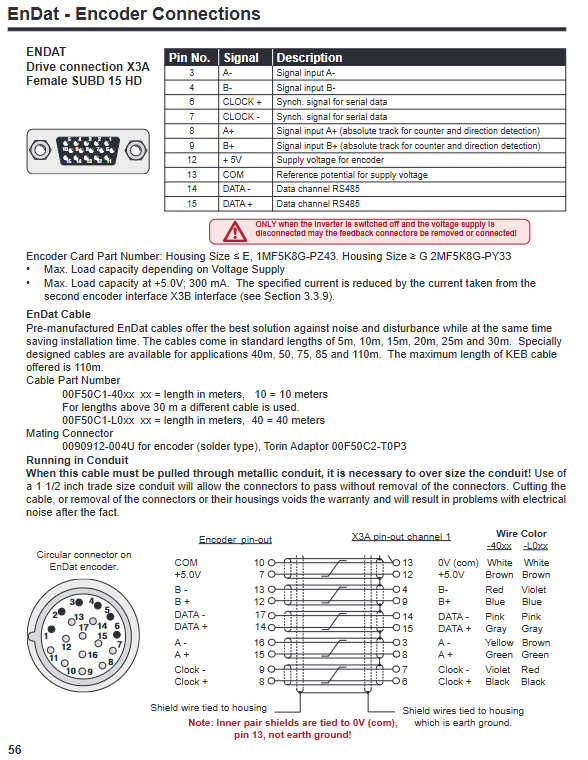

编码器接线
支持：TTL、EnDat、Sin/Cos、SSI、Hiperface、UVW
线缆：屏蔽双绞线，远离动力线 **≥20cm**
供电：5V/15V/24V 可选，最大负载300mA
操作面板与权限
LCD 操作
快捷键：F1（最近）、F2（诊断）、F3（参数）、F4（语言）
显示：转速、电流、母线电压、故障信息
密码权限
Basic（11）：只读
User（27）：基础参数
Adjuster（119）：高级调试
OEM（479）：全部参数
KEB：厂家权限
开机调试流程（核心）
基础设置（US 组）
US02：单位（英制 / 公制）
US03：电机类型（感应 / PM）
US04：控制类型（数字 / 二进制 / 模拟 / 串口）
US06：额定速度
电机参数（LM 组）
按电机铭牌输入：功率、转速、电流、电压、频率
PM 电机需额外输入转矩，自动计算极数
编码器参数（LE 组）
LE02：脉冲数（PPR）
LE03：AB 相换向
LE06：磁极位置（PM 电机）
机械参数（LN 组）
绳轮直径、减速比、绕绳比，决定电梯速度换算
自学习（LL 组）
LL01：电机参数自学习
LL05：SPI 静止磁极学习（PM 电机，无位移）
LL06：编码器磁极学习（需轻微位移）
LL10：系统惯量学习（优化舒适性）
核心控制功能
控制模式（LC01）
0：V/F 开环
1：矢量开环
2：FOC 闭环 + 内部预转矩
3：模拟量预转矩（接称重）
4：数字预转矩
5：预测式合成预转矩（防溜车最优）
速度曲线（LS 组）
平层速度、检修速度、高速、加减速、Jerk 曲线
支持软 / 中 / 硬三档预设曲线
预转矩（防溜车）
开抱闸前建立力矩，消除启动溜车
无需称重传感器，自适应负载
保护与故障
完整保护
过流（E.OC）、过压（E.OV）、过载（E.OL）
过热、欠压、缺相、接地故障
编码器故障、制动晶体管故障、抱闸反馈故障
故障处理
故障记录带时间戳，支持数据录波
复位：面板 F4 复位，部分故障需 LE01 确认
关键问题与答案
问题 1：PM 永磁同步电机必须完成哪两项学习？失败会导致什么后果？
答案必须完成：
电机参数自学习（LL01）：获取电机电阻、电感
磁极位置学习（LL05 SPI 或 LL06）：确定编码器与转子相位
失败后果：
电机抖动、异响、飞车
输出电流过大，触发过流保护
电梯溜车、运行震动大，无法正常运行
问题 2：F5 变频器如何实现电梯启动无溜车？核心设置是什么？
答案核心方案：闭环 FOC + 预测式预转矩（LC01=5）关键设置：
LC01=5（合成预转矩）
完成惯量学习（LL10）
调整抱闸时序（LT01~LT03）
优化预转矩增益（LC05/LC10）
原理：驱动器自动计算负载力矩，开闸前输出对应力矩，完全消除溜车。
问题 3：出现E.OC 过流故障，最常见的 3 个原因与排查步骤？
答案常见原因：
电机线接反 / 短路 / 接地
电机参数错误或未完成自学习
加速过快、编码器异常、抱闸未打开
排查步骤：
检查U/V/W 接线，确认无短路、接地
核对电机铭牌参数，重新执行LL01 电机学习
延长加速时间（LS20），检查编码器信号与抱闸反馈
