TOSHIBA TOSVERT VF‑S15 变频器说明
时间: 2026-04-28浏览次数：
TOSHIBA TOSVERT VF‑S15 变频器说明
TOSHIBA TOSVERT VF‑S15 变频器说明
TOSHIBA VF‑S15 系列三相 / 单相变频器详细用户手册，覆盖单相 240V / 三相 240V / 三相 500V、0.2~15kW机型，以安全规范为前提，系统说明安装接线、面板操作、参数设定、V/F 与矢量控制、PID、多段速、制动、保护、通信、维护全流程，核心控制包含V/F、无传感器矢量、节能控制，具备过流 / 过压 / 过载 / 过热全保护，支持RS485、CANopen通信，适用于风机、水泵、传送带、起重等通用工业调速场景，强调断电 15 分钟、电压＜45V方可操作等强安全规则。
安全规范（强制要求）
核心警示
断电后等待≥15 分钟，确认充电灯熄灭、DC 母线电压＜45V，方可操作。
严禁带电开盖、严禁输出侧接电容 / 吸收器、严禁改装拆机。
必须可靠接地、阻燃安装、配备急停装置。
适用限制
仅用于三相感应电机，单相输入机型不可驱动单相电机。
禁止用于医疗、航空、核控、载人设备等高危场景。
产品规格
项目 规格
功率范围 单相 240V：0.2~2.2kW；三相 240V/500V：0.4~15kW
输入电压 单相 / 三相 200~240V；三相 380~500V
输出频率 0.1~500Hz，分辨率0.01Hz
控制方式 V/F、矢量、自动转矩、节能、动态节能、PM 电机
过载能力 150%/1min（恒转矩）；120%/1min（变转矩）
保护 过流、过压、欠压、过载、过热、接地、缺相
安装与环境
环境要求
温度：-10~60℃，湿度≤90% RH，海拔≤1000m。
安装：垂直安装，上下间距≥10cm，左右≥3cm，远离振动与粉尘。
接线规范

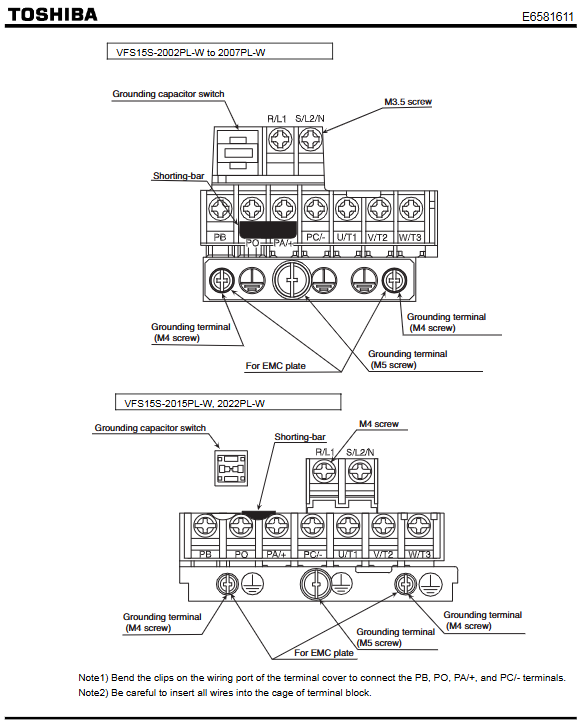

主回路：电源→R/L1、S/L2、T/L3；电机→U/T1、V/T2、W/T3。

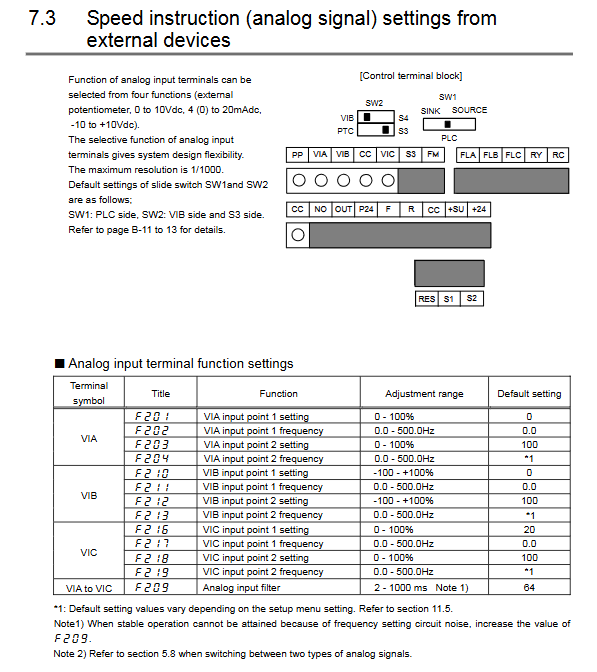

控制回路：模拟量VIA(0~10V)、VIB、VIC(4~20mA)；数字量S1~S3、F、R、RES。
接地：240V 级＜100Ω，500V 级＜10Ω，使用粗短专线。
面板与操作模式
面板按键
RUN/STOP：运行 / 停止；MODE：切换模式；EASY：简易 / 标准参数切换。
旋钮：调节频率 / 参数；按下旋钮：确认。
三大模式
标准监控：显示频率、电流、电压。
参数设定：简易模式（常用 10 项）、标准模式（全参数）。
状态监控：实时监测运行、故障、端子状态。
快速操作
运行指令：面板 / 端子 / 通信（cmod设定）。
频率指令：旋钮 / 模拟量 / 通信 / 多段速（fmod设定）。
核心参数与功能
基础运行参数
加减速时间（acc/dec）：0~3600s。
最大频率（fh）：30~500Hz；上下限频率（ul/ll）。
基底频率（vl）、基底电压（vlv）：决定 V/F 曲线。
电机保护
电子热继电器（thr）：按电机额定电流设定（10~100%）。
保护特性：标准电机 / VF 专用电机可选。
高级控制功能
15 段速：端子切换多段频率（sr0~sr15）。
PID 控制：闭环恒压 / 恒流 / 恒速。
跳跃频率：3 组，避开机械共振。
休眠功能：下限频率持续运行后自动停机。
点动：频率 0~20Hz，可设减速 / 自由停车 / 直流制动。
制动功能
直流制动：起始频率、电流、时间可调。
动态制动：外接制动电阻（PA/+、PB），抑制过压跳闸。
过压限制：自动延长减速，防止再生过压。
通信与 I/O
通信
RS485：Modbus 协议；CANopen可选。
远程面板：本地 / 远程无扰切换。
I/O 端子
数字输入：正转 F、反转 R、复位 RES、多段速、故障复位。
模拟输入：0~10V、-10~10V、4~20mA。
输出：FM 模拟表、继电器（故障 / 运行）、开集电极。
故障处理与维护
常见故障
OC：过流→加速过快、电机短路、接线错误。
OV：过压→减速过快、未接制动电阻、电源偏高。
OL：过载→电机偏小、负载过重、热继设定不当。
OH：过热→风道堵塞、环境高温、风扇故障。
维护周期
冷却风扇：3 年更换。
主电容 / 控制板电容：4 年更换。
恢复出厂
参数typ=3： partial 初始化；typ=13：全初始化。
关键问题与答案
问题 1：VF‑S15 接线最致命的错误是什么？会造成什么后果？
答案：最致命错误是将电源输入接到电机输出端子 U/T1‑V/T2‑W/T3。后果：瞬间击穿变频器功率模块，直接报废且不在保修范围。正确接法：电源→R/L1、S/L2、T/L3，电机→U/T1、V/T2、W/T3。
问题 2：如何快速设置 15 段速并通过端子切换？核心参数是什么？
答案：
设定运行指令来源：cmod=0（端子控制）。
设定各段频率：sr0~sr7、f287~f294（0~15 段速）。
端子分配：
S1=SS1、S2=SS2、S3=SS3、RES=SS4。
逻辑：4 个端子组合二进制切换15 段速度，优先级最高。
核心参数：cmod、sr0~sr15、f114~f116（端子功能）。
问题 3：频繁出现 OV 过压跳闸，最有效的 3 种解决办法是什么？
答案：
延长减速时间（dec），降低回馈能量速率。
外接制动电阻（PA/+、PB），并开启f304=1（制动功能）。
开启过压限制功能（f305=2），自动抑制直流母线过压。
