LS 产电 SV‑iG5A 系列变频器简易操作说明
LS 产电 SV‑iG5A 系列变频器简易操作说明
LS 产电 SV‑iG5A 系列变频器简易操作手册，围绕0.4~22kW、单相 200V / 三相 200V / 三相 400V机型，明确安全规范、安装接线、键盘操作、参数设置、故障保护、维护保养、技术规格全流程，核心控制方式为V/F 与无传感器矢量控制，支持键盘 / 端子 / RS485 通信调速，具备过流、过压、过载、过热等完善保护，满足EAC、CE、EN标准，适用于工业电机调速场景。
安全操作规范
核心警告（必须遵守）
断电后等待≥10 分钟，确认直流母线电压 **＜DC30V** 方可开盖操作
严禁带电拆卸面板、严禁输出侧接功率因数电容 / 浪涌抑制器 / 滤波器
必须阻燃安装，远离易燃物，防止火灾
接线与维护仅由专业电气人员执行
接地要求
电压等级 接地阻抗要求 接地方式
200V 级 ＜100Ω 第三种接地
400V 级 ＜10Ω 特种第三种接地
安装与环境要求
安装条件
环境温度：-10℃ ~ +50℃（不结冰）
存储温度：-20℃ ~ +65℃
湿度：≤90%RH（无凝露）
海拔：≤1000m，振动 **≤5.9m/s²（0.6G）**
防护等级：IP20

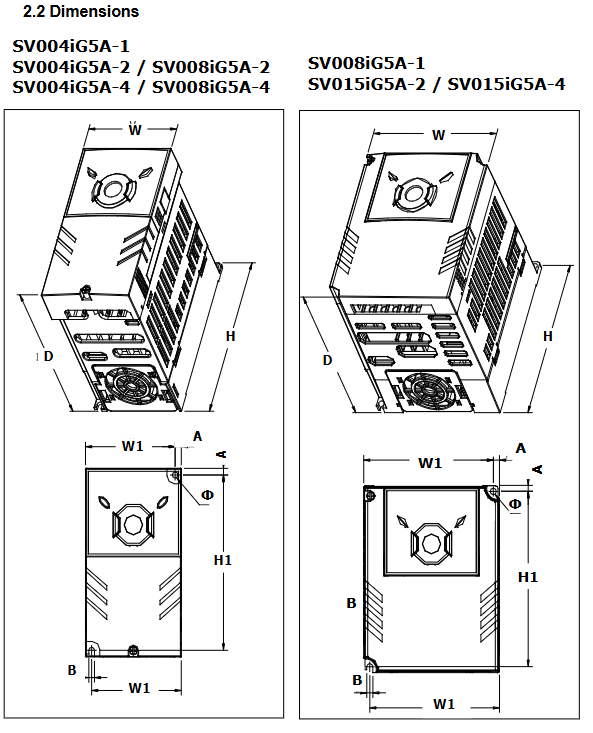

安装间距
上下：≥10cm
左右：≥5cm
垂直安装（上进下出），保证散热风道通畅
电气接线规范
主回路端子
电源输入：R/S/T（三相），单相接R/T
电机输出：U/V/W（严禁与电源接反）
制动电阻：B1/B2（严禁短接）
接地：专用接地端子，严禁与机壳螺丝共用
控制端子
多功能输入：P1~P8（正转、反转、急停、复位、点动等）
模拟量：V1（0~10V）、I（0~20mA）、VR（10V/100mA）
通信：S+/S-（RS485）
输出：MO（开集电极）、3A/3B/3C（继电器）
接线规范
线缆：**600V、75℃** 铜芯线，严格按扭矩紧固
电机线长：≤50m（15kHz）、≤100m（5kHz）、≤200m（2.5kHz）
控制与动力线分离布线，间距 **≥15cm**

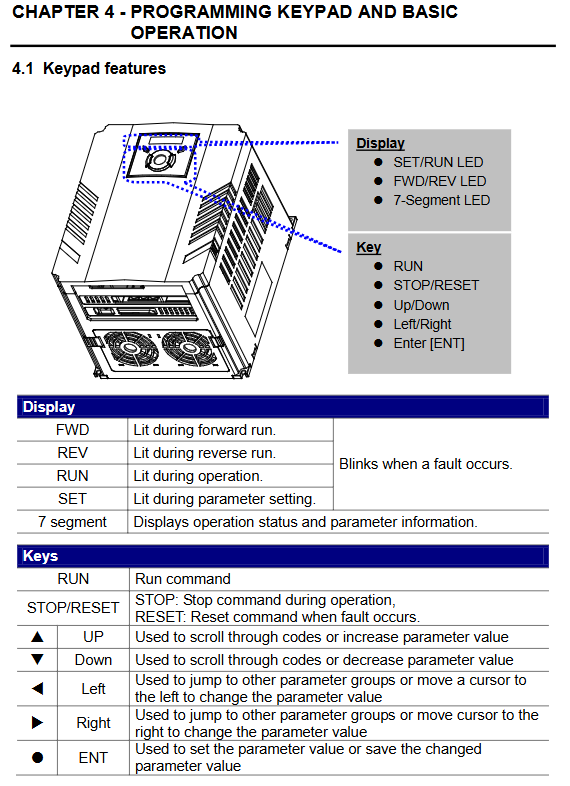

键盘与基本操作
键盘组成
显示：7 段 LED、FWD/REV/RUN/SET 指示灯
按键：RUN、STOP/RESET、↑/↓/←/→、ENT
参数组别
DRIVE 组：目标频率、加减速时间、运行模式
FUN1 组：V/F 曲线、转矩提升、直流制动
FUN2 组：PID、载波频率、控制模式、参数初始化
I/O 组：端子定义、通信参数、多段速
常用操作
频率设定：0.00 → ENT → 数字设定
参数初始化：H93=1 恢复出厂设置
故障查看：驱动组翻页至nOn查看故障代码
核心功能与参数
控制模式
0：V/F 控制（默认）
1：滑差补偿
3：无传感器矢量控制（最高 300Hz）
关键参数
最大频率：400Hz（矢量模式 300Hz）
载波频率：1~15kHz（越高噪音越小，漏流越大）
加减速时间：0~6000s
过载能力：150%/1 分钟
运行方式
键盘操作、端子控制、RS485 通信、远程键盘
频率给定：键盘、V1(0~10V)、I(0~20mA)、多段速、PID
故障保护与维护
保护功能
过流、过流 2、接地故障、变频器过载
过压、欠压、输出缺相、散热风扇故障
硬件故障、通信故障、外部故障
维护周期
部件 更换周期 备注
散热风扇 3 年 强制风冷机型
主回路电容 4 年 预防失效
控制板电容 4 年 预防失效
技术规格
功率覆盖
单相 200V：0.4/0.75/1.5kW
三相 200V：0.4~22kW
三相 400V：0.4~22kW
输出频率
0.1~400Hz，分辨率0.01Hz
认证标准
EAC、CE、EN61800‑3、EN50178、EN61000‑4‑2/3/4/5/6
关键问题与答案
问题 1：iG5A 变频器主回路接线最容易犯的致命错误是什么？会造成什么后果？
答案：最常见错误：将电源 R/S/T 接到电机端子 U/V/W。后果：直接损坏变频器内部功率模块，无法修复，不在保修范围。正确接法：电源→R/S/T，电机→U/V/W。
问题 2：如何快速将 iG5A 变频器恢复出厂默认参数？操作路径是什么？
答案：
进入FUN2 组（H 开头参数）
找到H93（参数初始化）
设置为1（全部初始化）
按ENT保存，重启后生效
适用场景：参数混乱、调试异常、更换应用场景。
问题 3：变频器出现过电压（OV）故障，最常见原因与解决办法是什么？
答案：常见原因：
减速时间太短，电机回馈能量无法释放
电源电压过高
负载惯性大，未配制动电阻
解决办法：
延长减速时间
加装制动电阻（B1/B2）
检查输入电压是否在 **±15%** 额定范围内
