Allen-Bradley GuardPLC 1200/1600/1800/2000 系列 安全控制器
Allen-Bradley GuardPLC 1200/1600/1800/2000 系列 安全控制器
罗克韦尔自动化 Allen‑Bradley GuardPLC（1200/1600/1800/2000 系列）安全控制器官方用户手册，围绕SIL 3、PLe/Cat.4 安全等级，系统讲解产品硬件架构、安装接线、通信配置、脉冲测试、高速计数、控制器模式、诊断监控、P2P 安全通信、EtherNet/IP 组网全流程操作，明确安全时间、看门狗时间、接线规范、通信参数等核心要求，覆盖从硬件部署到软件编程、网络调试的完整实施指南。
产品核心定位与安全标准
产品范围
覆盖GuardPLC 1200/1600/1800/2000四款控制器及 1753/1755 系列分布式 I/O 模块。
安全认证
符合IEC 61508 SIL 3、ISO 13849‑1 PLe/Category 4，故障安全设计，单故障 24 小时内检测。
故障响应
永久故障：单点 I/O 故障置0，模块故障则断电
瞬时故障：自检测试，超限永久故障
控制器故障：进入FAILURE_STOP，输出全置 0
硬件安装与环境要求
项目 关键要求
安装方式 1200：DIN / 面板；1600/1800/I/O：仅 DIN；2000：背板安装
散热间距 上下 **≥100mm**，水平 **≥20mm**
接地 镀锌黄色铬酸盐 DIN 导轨，地线 **≥2.5mm²**
供电 24V DC，范围20.4~28.8V，需 SELV/PELV 隔离电源
系统接线详细规范
数字量接线
遵循闭环原则，故障时输入置 0、输出断电
输入用LS+供电，输出分组接对应L-
感性负载推荐外接1N4004续流二极管
模拟量接线
量程：0~10V（10kΩ 分流）、0~20mA（500Ω 分流）
线缆：屏蔽双绞线，长度 **≤300m**，屏蔽单端接地
闲置通道：短接接地
高速计数器
频率：1200/1800100kHz，20001MHz
模式：计数 / 方向 / 复位、格雷码解码
线缆：屏蔽双绞线，长度 **≤500m**，两端接地
继电器输出（1753‑OW8）
8 路强制导向继电器，故障时全部断开
交流需双层绝缘线缆，直流加外部熔断器
核心功能配置
脉冲测试功能
适用：1600/2000，1200/1800 不支持
方式：OS 配置 / 认证功能块，脉宽5~2000μs
检测：断线、短路、接线错误，故障置 0
控制器运行模式
INIT：上电自检
STOP：安全状态，程序不执行
RUN：正常运行，周期处理
FAILURE_STOP：故障停机，需软件复位
安全关键参数
安全时间：20~50000ms，故障响应时限
看门狗时间：≥10ms，≤安全时间 ×0.5
通信时间片：最小n×1ms+4ms（n≤13）
通信系统配置

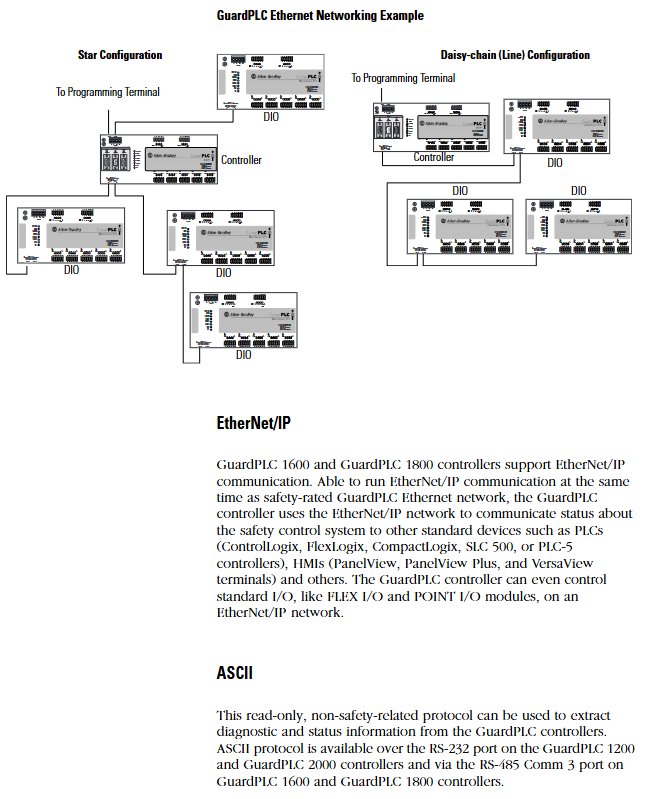

P2P 安全通信
基于HH/UDP/IP，支持星型 / 链式拓扑
单控制器最多 64 连接，每连接900 字节
配置文件：Fast/Medium 等6 种，适配网络环境
关键参数：ResponseTime、ReceiveTMO≥2×ResponseTime
EtherNet/IP 通信
角色：适配器（从）/ 扫描器（主）
连接：Class 1（实时）、Class 3（显式）
数据限制：单控制器16284 字节，装配实例120~183
其他通信
串行：Modbus RTU、Profibus DP、ASCII
以太网：支持 OPC（非安全）、PanelView Plus 直连
诊断与状态监控

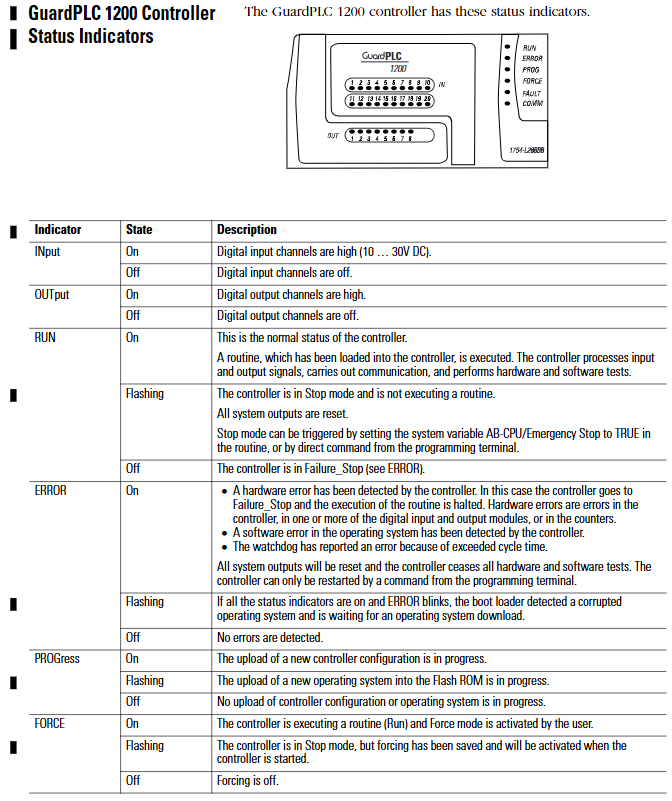

指示灯状态
RUN：常亮运行，闪烁 STOP，熄灭故障
ERROR：常亮硬件 / 系统故障，闪烁 OS 损坏
FAULT：程序 / 配置错误，I/O 故障
COMM：以太网 / 串口通信激活
诊断数据
短期：CPU300 条、COM700 条
长期：CPU1000 条、COM200 条，保留≥7 天
控制面板
实时监控资源状态、安全参数、周期时间、P2P 状态、I/O 状态，支持在线修改与重启。
关键问题与答案
问题 1：GuardPLC 控制器的安全时间与看门狗时间必须满足什么约束关系？设置错误会导致什么后果？
答案：约束关系：看门狗时间 ≥10ms，且看门狗时间 ≤ 安全时间 ×0.5（确保安全时间内至少完成 2 个周期）。设置错误后果：若看门狗超时，控制器立即进入FAILURE_STOP安全状态，所有输出断电，需通过 RSLogix Guard PLUS! 软件手动复位才能恢复运行。
问题 2：GuardPLC 的P2P 安全通信与普通 EtherNet/IP 通信的核心区别是什么？组网有哪些硬性限制？
答案：核心区别：P2P 基于HH 安全协议，满足SIL3/PLe安全等级，带数据校验、超时监控、故障安全值；普通 EtherNet/IP 为非安全通信，仅用于状态交互。组网限制：单控制器最多 64 个 P2P 连接；分布式 I/O 仅支持1 个连接；网络禁止环路，仅单路径传输；跨令牌组通信最多8 条链路。
问题 3：GuardPLC 模拟量输入接线必须遵守哪些强制规范？违反会导致什么问题？
答案：强制规范：
量程：0~10V 电压（10kΩ 分流）、0~20mA 电流（500Ω 分流）；
线缆：屏蔽双绞线，长度 **≤300m**，屏蔽层单端接地；
闲置通道：必须短接接地，避免干扰。
违反后果：信号漂移、测量误差超标、电磁干扰导致安全误动作，无法满足 SIL3 安全要求。
