Omron C1000H/C2000H 系列 PLC的安装指南
时间: 2026-04-27浏览次数：
Omron C1000H/C2000H 系列 PLC的安装指南
Omron C1000H/C2000H 系列 PLC的安装指南
Omron C1000H/C2000H 系列 PLC的安装指南（W139-E1-4，2000 年 6 月修订），完整覆盖系统架构、组件规格、机架组装、接线规范、环境要求、电源设计、噪声防护、安全措施，支持单 / 双 CPU 冗余（C2000H 双工）、最大2048 点 I/O、多机架扩展，明确CPU 机架 / 扩展 I/O 机架配置、电源电流分配、I/O 接线与接地标准，是该系列 PLC 硬件安装、部署与维护的权威指导文件。
系统架构与配置
1. 系统类型
类型 说明 最大 I/O
C1000H 单 CPU 机架式系统 1024 点（远程 I/O 可达 2048 点）
C2000H Simplex 单 CPU，支持热插拔 I/O 2048 点
C2000H Duplex 双 CPU 冗余，自动切换 1024 点（16 点模块）/2048 点（32 点模块）
2. 机架组成
CPU 机架：CPU 单元 + CPU 电源 + I/O 控制单元 + I/O 单元
扩展 I/O 机架：I/O 接口单元 + 扩展电源 + I/O 单元
双工系统：CPU 机架（双 CPU + 双工单元）+ 独立 I/O 机架
核心硬件组件

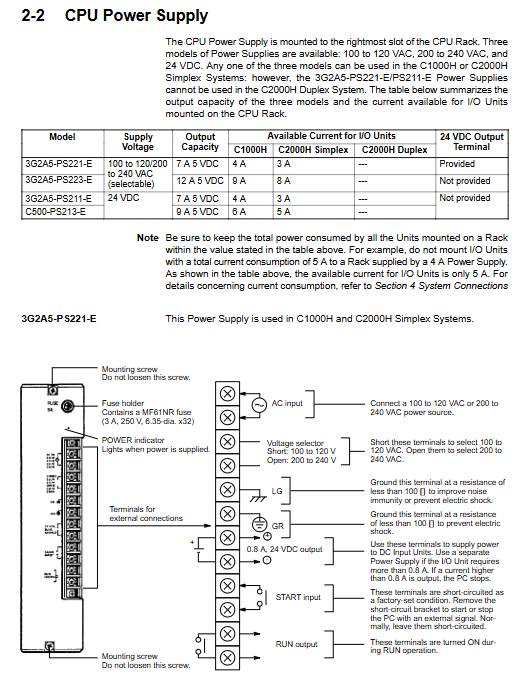

1. CPU 电源规格
型号 输入 5V 输出 I/O 可用电流 24V 辅助
3G2A5-PS221-E AC100-240V 7A 4A/3A 有
3G2A5-PS223-E AC100-240V 12A 9A/8A 无
3G2A5-PS211-E DC24V 7A 4A/3A 无
C500-PS213-E DC24V 9A 6A/5A 无
2. I/O 电源规格
型号 输入 5V 输出 I/O 可用电流 24V 辅助
3G2A5-PS222-E AC100-240V 7A 6.5A 有
3G2A5-PS212-E DC24V 7A 6.5A 无
3. I/O 单元类型
输入：DC24V、AC100-240V、AC/DC 通用、TTL
输出：继电器（2A）、晶体管（0.3~1A）、双向可控硅（1A）
特殊 I/O：AD/DA 转换、高速计数、定位、PID、PC Link
安装与环境要求
安装方式
必须垂直安装，CPU 机架置于最上方
机架间距：70~120mm
扩展电缆：单根最长2m，总长≤12m
环境参数
工作温度：0~55℃
湿度：10%~90%RH（无凝露）
抗振动：10~55Hz，0.5mm，2G
接线与接地规范
接地强制要求
接地电阻：≤100Ω
线缆：≥2mm²，长度 <20m
独立接地，不与动力系统共地
电源接线
AC：100-120V/200-240V 可切换
DC：24V 专用
端子扭力：1.2N·m

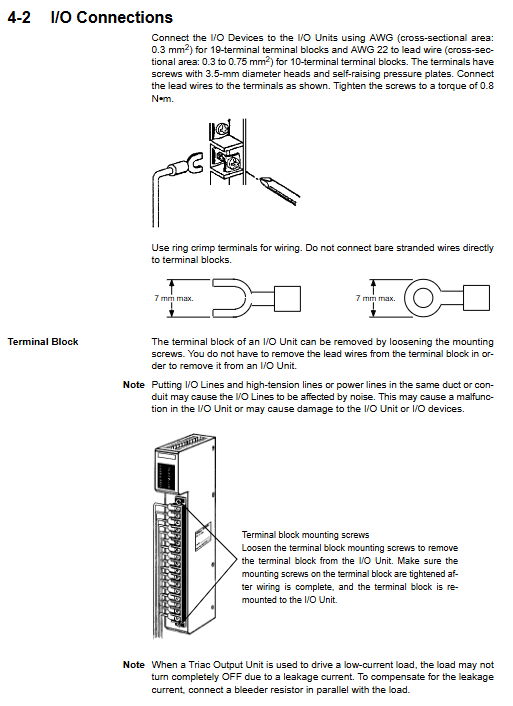

I/O 接线
线规：AWG22~18（0.3~0.75mm²）
必须使用冷压端子
强弱电间距≥300mm
安全与保护
强制安全
急停回路必须外部硬件实现
电机正反转必须硬件互锁
噪声抑制
感性负载并联浪涌吸收器 / 二极管
漏电流处理：输入 / 输出并联泄放电阻
掉电处理
≤10ms：忽略
10~25ms：可能停机
25ms：停止输出，上电自动恢复
维护与耗材
电池
寿命：4 年（25℃）
更换：报警后1 周内，≤5 分钟完成
保险丝
规格：3A/6.3A，250V
更换必须完全断电
继电器
寿命：阻性30 万次，感性10 万次
关键问题
问题 1：C2000H 双工系统与单工系统的核心区别是什么？冗余如何实现？
答案：双工系统采用双 CPU + 双工单元架构，一个工作一个待机，故障时无扰切换；单工为单 CPU。双工需独立 I/O 机架，最大 I/O 为1024/2048 点；单工最大2048 点，支持 I/O 热插拔。
问题 2：该系列 PLC 机架安装与扩展有哪些强制限制？违反会导致什么问题？
答案：必须垂直安装、CPU 在上、机架间距70~120mm；扩展电缆单根≤2m、总长≤12m。违反会导致散热不足、通讯干扰、I/O 报错、系统不稳定。
问题 3：I/O 接线中如何处理漏电流与感性负载干扰？不处理有何风险？
答案：输入漏电流并泄放电阻，输出漏电流并分流电阻；感性负载并联浪涌吸收器 / 二极管。不处理会造成误输入、输出失控、模块击穿、系统死机。
