Omron F160 视觉传感器
时间: 2026-04-27浏览次数：
Omron F160 视觉传感器
Omron F160 视觉传感器
Omron F160 视觉传感器的专家菜单操作手册（Z173-E1-02A），完整讲解Expert Menu 高级模式的全部操作，提供17 种测量方法、支持单 / 双相机、最多32 个测量区域、32 组场景切换，可完成定位、尺寸、缺陷、OCR、分类、计数、角度等全功能视觉检测，覆盖开机操作、菜单结构、参数设定、标定、位置补偿、结果输出、系统设置、故障排查全流程，是 F160 视觉系统高级调试与部署的权威指导文件。
核心架构与模式

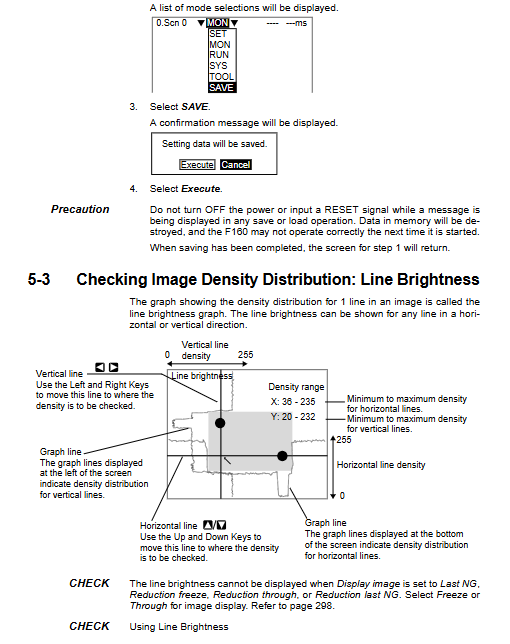

F160 采用模式化操作，核心模式如下：
模式 用途
SET 参数设定、图像调整、测量区域绘制
MON 监控测试，结果不对外输出
RUN 正式运行，结果对外输出
SYS 系统设置、相机、通讯、显示
TOOL 数据备份、存储卡操作
SAVE 保存配置到闪存
硬件与配置能力
相机支持
单相机 / 双相机（Camera0+Camera1）
同步成像、防光干扰、分视野测量
场景管理
内置：32 个场景
存储卡：最多1024 个场景
测量区域
最大：32 个区域 / 场景
双相机：Camera0（0~15）、Camera1（16~31）
17 种测量方法（核心）
共17 类专业检测，覆盖工业视觉全需求：

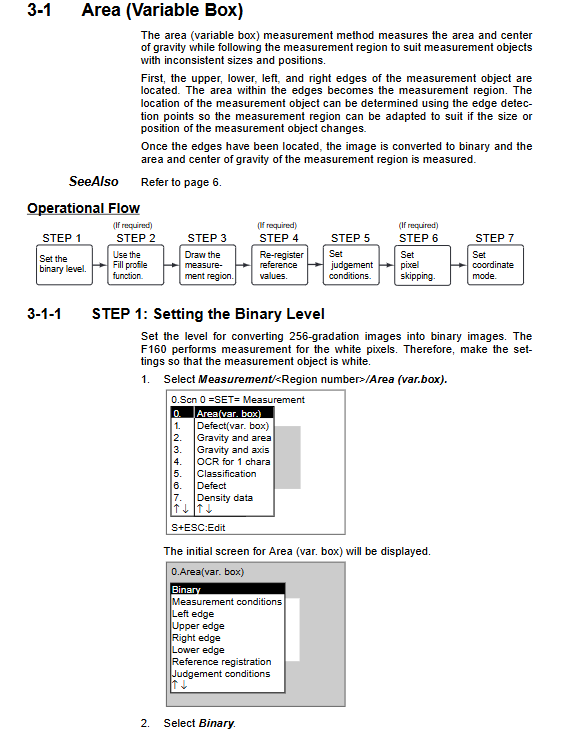

Area (Var.Box) 自适应框面积
Defect (Var.Box) 自适应框缺陷
Gravity and Area 重心与面积
Gravity and Axis 重心与角度
OCR for 1 Character 单字符识别
Classification 分类检测
Defect 表面缺陷
Density Data 亮度数据
Edge Pitch 边缘间距
Edge Position 边缘位置
Edge Width 边缘宽度
Gray Search 灰度搜索
Precise Search 亚像素精搜索
Flexible Search 多模型柔性搜索
Labeling 标记计数
Relative Search 相对位置搜索
Rotation Search 旋转搜索
关键操作流程
1. 开机与启动
上电 → 选择菜单 → Expert Menus
选择相机（单 / 双）→ 进入设置
2. 检测 7 步标准流程
进入 SET 模式
图像调整（快门、光源、滤波、背景抑制）
位置偏移补偿
绘制测量区域 + 选择算法
设置判定阈值
设置输出表达式
MON 测试 → RUN 运行 → SAVE 保存
3. 标定（Calibration）
作用：像素 → 毫米 / 微米 物理单位
支持 4 种方式：
Sampling 采样标定
Specifying Point 点标定
Specifying Axis 坐标轴标定
Parameter Input 直接输参数
4. 位置偏移补偿
解决：产品位置 / 角度偏移
原理：先找基准 → 自动修正测量区域
支持绝大多数测量方法
5. 输出与显示
表达式：支持运算、逻辑、变量
显示自定义：文字、图形、判定、坐标
存储 NG 图：最多35 张，掉电清空
系统设置（SYS）
相机参数、快门、光源
通讯：串口、并口、HostLink
显示配色、快捷键、密码
开机模式、日期时间
系统信息、版本、容量
附录内容
术语表
字符编码表
故障诊断（指示灯、错误信息）
常见问题 FAQ
关键问题
问题 1：F160 专家菜单提供多少种测量方法？最常用的定位、尺寸、缺陷检测分别对应哪种？
答案：共17 种测量方法。
定位匹配：Gray Search / Precise Search / Flexible Search
尺寸测量：Edge Position / Edge Width / Edge Pitch
表面缺陷：Defect / Defect(Var.Box)
问题 2：双相机模式（Camera0+1）相比单相机有哪些优势？配置上有什么限制？
答案：优势：
双向同步检测，提高检测覆盖率
大视野分割，适合大尺寸工件
智能光源无互相干扰
限制：
测量区域分为0~15（Camera0）、16~31（Camera1）
标定与补偿需分别配置
问题 3：标定（Calibration）的作用是什么？有哪 4 种标定方式？不开启会有什么影响？
答案：作用是将像素值转为物理单位（mm/μm），实现精准尺寸测量。4 种方式：采样标定、点标定、坐标轴标定、参数输入。不开启则输出为像素坐标，无法得出真实尺寸，尺寸检测全部无效。
