Bonner Q45U 系列短量程模拟量输出超声波传感器
时间: 2026-04-27浏览次数：

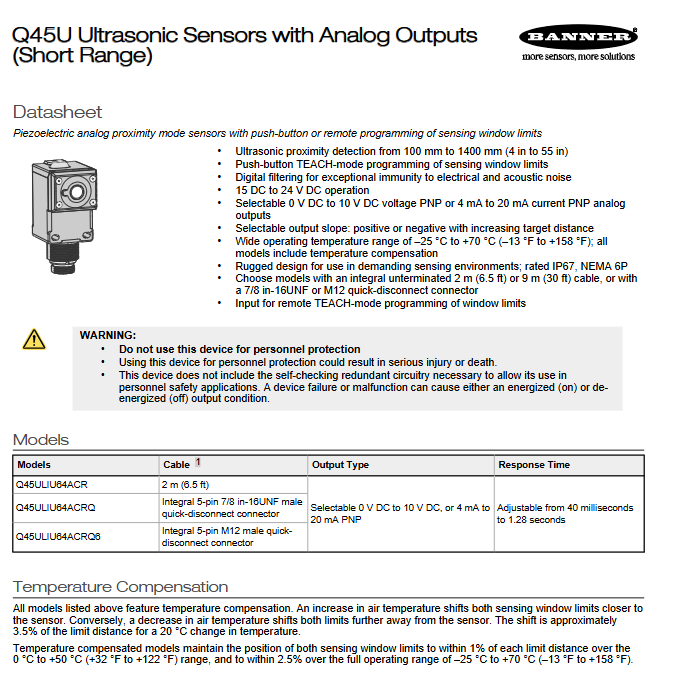

Bonner Q45U 系列短量程模拟量输出超声波传感器
Bonner Q45U 系列短量程模拟量输出超声波传感器
核心型号与出线方式
型号 出线 / 接口
Q45ULIU64ACR 2m 线缆
Q45ULIU64ACRQ 5 针 7/8in-16UNF 快插
Q45ULIU64ACRQ6 5 针 M12 快插
Q45ULIU64ACR W/30 9m 线缆
关键电气规格
供电电压：15~24VDC（纹波≤10%），功耗100mA
模拟输出（二选一）
电压：0~10VDC，最大 10mA
电流：4~20mA，负载 1~500Ω
输出斜率：可设正 / 负（距离增大，输出升高 / 降低）
响应时间：6 档可调，40ms~1.28s
分辨率：0.25mm；重复精度：±0.1%
检测与性能参数
检测距离：近限 100mm，远限 1400mm
最小窗口宽度：10mm
温度补偿：0~50℃误差≤1%，全温区≤2.5%
环境防护：IP67、NEMA 6P，耐 1200psi 冲洗
工作温度：-25℃~+70℃
DIP 开关配置（4 位）
开关 功能 设定说明
1 输出斜率 ON = 正斜率；OFF = 负斜率（默认）
2 输出模式 ON = 电流；OFF = 电压（默认）
3 回波丢失 ON=Min-Max；OFF = 保持（默认）
4 缺省输出 ON = 最大值（默认）；OFF = 最小值
指示灯功能
绿色：常亮 = 供电；闪烁 = 输出故障
红色：常亮 = 收到回波；闪烁强度 = 回波强度
黄色：常亮 = 目标在窗口内
5 段 LED：显示目标相对位置，越限闪烁提示
编程设置
1. 本地按键编程
长按按键2 秒进入编程
放置目标，短按设第一限值
放置目标，短按设第二限值
自动退出运行，超时2 分钟
2. 远程编程
信号线：黄色线，输入 **+5~24VDC**
逻辑：与本地按键时序一致，互斥使用

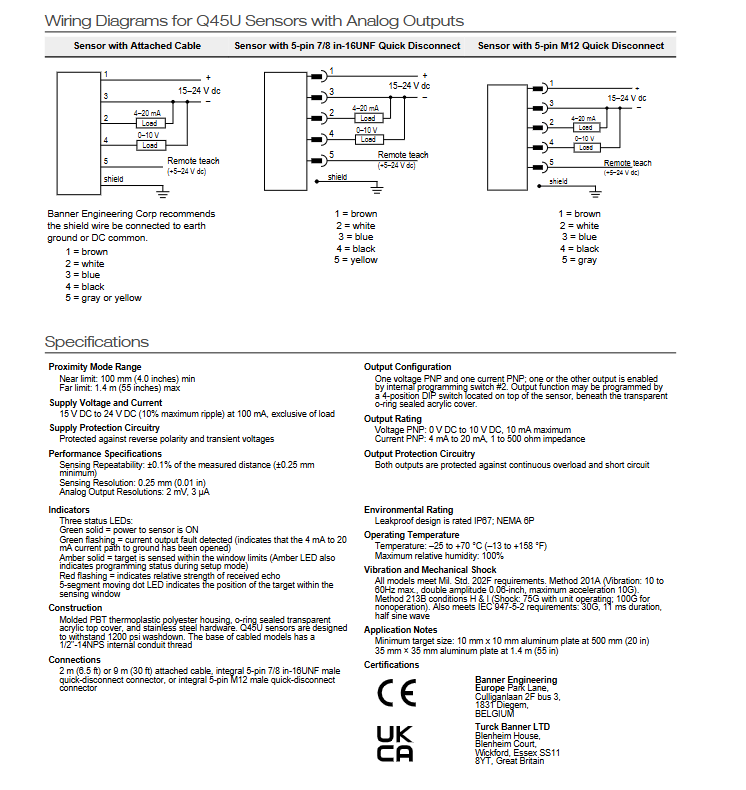

接线定义
棕色：电源 +
蓝色：电源 0V
白色：4~20mA
黑色：0~10V
黄色 / 灰色：远程 TEACH
屏蔽：接地
配件与机械
安装螺纹：M30×1.5
支架：SMB30S/SMB30C/SMB30MM
线缆：2m 标准，9m 可选，快插配套 MBCC/MQDEC 系列
关键问题
问题 1：Q45U 的输出模式与斜率如何配置？回波丢失时分别如何处理？
答案：通过DIP 开关 2切换0~10V 电压（默认）或 4~20mA 电流；开关 1 设定正 / 负斜率。回波丢失由开关 3 控制：OFF 为保持模式（保持丢失前数值）；ON 为 Min-Max 模式（输出到最大 / 最小，由开关 4 决定）。
问题 2：该传感器的温度补偿效果如何？不同温度区间的精度有何差异？
答案：具备全自动温度补偿；0~50℃范围内，窗口限值位置误差≤1%；全温区 **-25~+70℃范围内误差≤2.5%；每 20℃温度变化会导致限值偏移约3.5%**。
问题 3：Q45U 的编程方式有哪两种？最小检测窗口是多少？编程失败如何处理？
答案：支持顶部按键本地编程与黄色线远程编程，二者互锁。最小窗口宽度为10mm。编程中长按按键 **＞2 秒 ** 可取消，恢复原有参数；限值无效时自动回到第一步重新编程。
