Schneider C60H-DC C 曲线直流 supplementary protector产品样本，专为直流配电 / 馈线回路设计，满足IEC/EN 60947-2、UL1077、GB 14048.2标准，提供1P/2P规格，额定电压覆盖250V DC/500V DC，额定电流0.5~63A，具备C 曲线脱扣、极性保护、短路限流、可视分断指示，适用于工业自动化、交通、新能源等直流场景，明确分断能力、接线规范、温降系数、辅助附件等核心参数。
产品基础信息
产品名称：C60H-DC C 曲线直流辅助保护器
功能：短路保护、过载保护、控制、隔离
适用场景：直流馈线 / 配电系统、工业自动化、交通、新能源
执行标准：IEC/EN 60947-2、UL1077、GB 14048.2

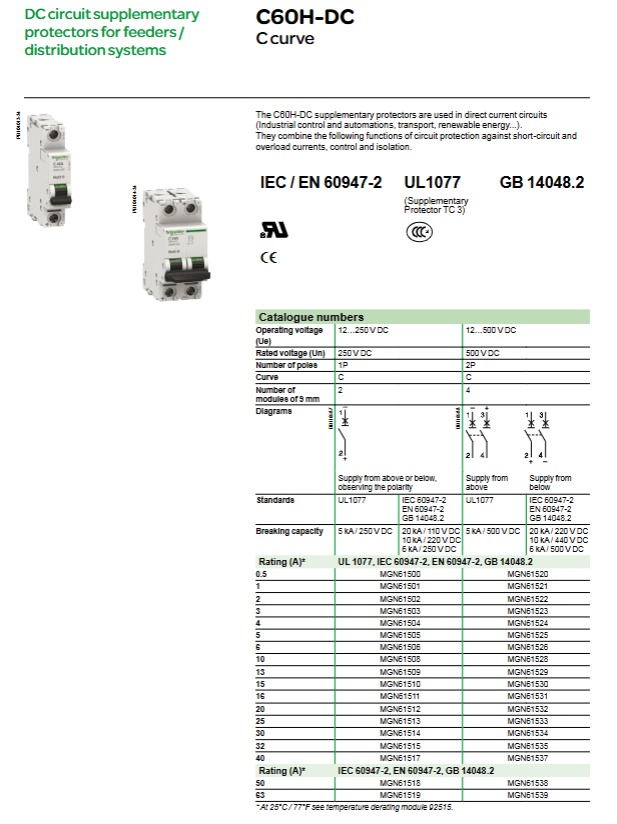

型号与电气规格
1. 极数与电压
规格 1P 2P
额定电压 Un 250V DC 500V DC
工作电压 Ue 12~250V DC 12~500V DC
模块宽度 9mm×2 9mm×4
重量 128g 256g
2. 额定电流（0.5~63A）
1P 型号：MGN61500~MGN61519
2P 型号：MGN61520~MGN61539
3. 分断能力（DC）
1P（250V）：5kA
2P（110V）：20kA；2P（220V）：10kA；2P（250V）：6kA
2P（440V）：10kA；2P（500V）：6kA / 5kA
核心电气参数
磁脱扣电流：8.5In（±20%），符合 C 曲线
额定冲击电压：6kV
额定绝缘电压：500V DC
额定运行分断能力 Ics：75% Icu
电气寿命：阻性负载6000 次，L/R=2ms3000 次
机械寿命：20000 次
污染等级：3
产品类别：A 类（无延时）
环境参数
工作温度：-25℃ ~ +70℃
存储温度：-40℃ ~ +85℃
湿度：95%（55℃无凝露）
防护：适用于热带环境
接线与安装
极性要求
必须严格遵循标识极性，反接可能引发火灾
2P 串联用于美制系统需 **≥30cm** 线缆
接线扭力
≤25A：2.5N·m
＞25A：3.5N·m
适用线径
2.5~16mm² / 2.5~25mm² / 最大 50mm²（AWG#14~#1）
进线方式：上进线 / 下进线均可
附件系统
接线附件：绝缘连接器、汇流排、环形端子、屏蔽罩
操作附件：旋转手柄、可断开手柄、固定手柄、挂锁装置
辅助触点：
SD：故障指示触点
OF：分合状态触点
脱扣附件：
MN：欠压脱扣
MX+OF：分励脱扣
安装附件：隔板、间隔件、安装板、标记条

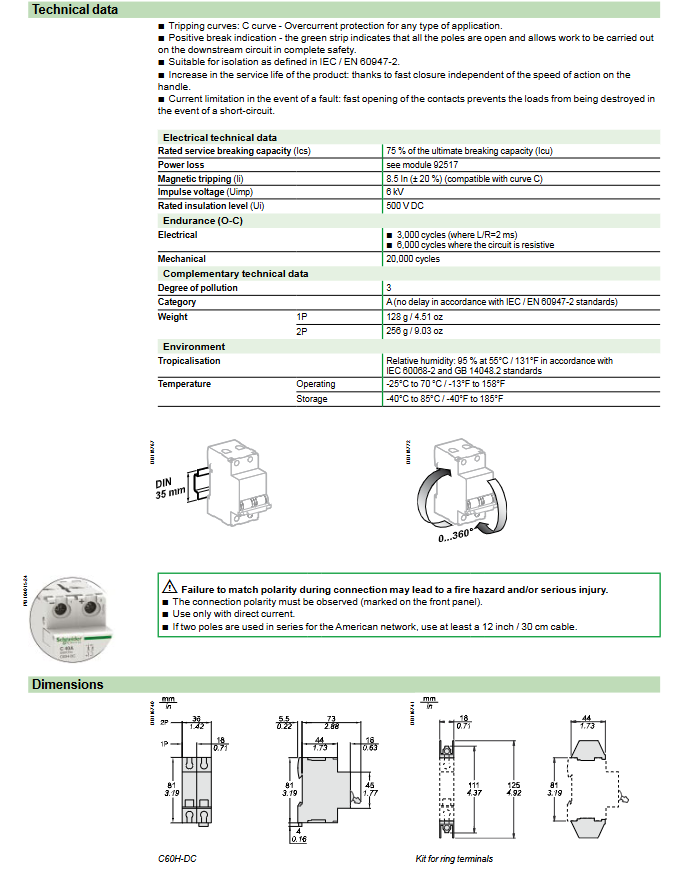

保护与脱扣特性
C 曲线脱扣：7In~10In 范围内磁脱扣动作
正极性分断指示：绿色条显示全极断开，安全可作业
电流限流：故障时快速分断，保护负载
快速闭合：与手柄速度无关，延长寿命
隔离功能：符合 IEC60947-2 隔离要求
温度降容（25℃基准）
环境温度升高，额定电流需按表格系数降容
多台并排安装在小柜内，需额外乘以0.8系数
极数配置与故障保护
接地系统分为接地 / 不接地 / 中点接地三类
24V~250V：1P/2P 可选；＞250V 必须用 2P
故障类型 A/B/C 对应不同极性保护与分断要求
关键问题
问题 1：C60H-DC 的磁脱扣参数是多少？C 曲线的动作范围是什么？
答案：磁脱扣电流为8.5In±20%；C 曲线的电磁脱扣动作区间为7In ~ 10In，用于常规直流回路过载与短路保护。
问题 2：该产品接线有哪些强制性安全要求？违反会有什么后果？
答案：必须严格遵守极性，反接有火灾与触电风险；2P 串联用于美制电网需使用 **≥30cm** 线缆；接线扭力需达标（2.5/3.5N・m）。违规可能导致烧毁、短路、保护失效。
问题 3：1P 和 2P 型号在电压、分断能力、应用场景上有什么核心区别？
答案：1P 额定电压250V DC，分断5kA，用于≤250V 单极性接地系统；2P 额定500V DC，最高分断20kA，用于＞250V 或不接地双极性直流系统，适用范围更广、保护更完整。
