Omron SYSMAC CPM2B 系列板式 PLC
时间: 2026-04-27浏览次数：
Omron SYSMAC CPM2B 系列板式 PLC
Omron SYSMAC CPM2B 系列板式 PLC
欧姆龙 SYSMAC CPM2B 系列板式 PLC的官方操作手册（编号W371-E1-03），完整覆盖硬件规格、安装接线、内存区域、指令系统、模拟量模块、编程器操作、调试与故障处理全流程，核心支持最大 168 点 I/O、高速计数 / 脉冲输出、RS-232C / 外设口双通讯、模拟量 I/O 扩展，具备中断、同步脉冲控制、日历时钟功能，适用于嵌入式设备控制，明确安全规范、接线标准、编程步骤、故障诊断，是 CPM2B 安装、编程、调试与维护的权威依据。
硬件规格与系统配置
1. 核心型号与 I/O
类型 型号 I/O 点数 供电 输出类型
CPU 板 CPM2B-32Cxx 32 点 12/24VDC 继电器 / 晶体管
CPU 板 CPM2B-40Cxx 40 点 24VDC 继电器
扩展 I/O 32/40/64 点 最多 3 块 CPU 供电 继电器 / 晶体管
模拟量 MAD21/MAD42/MAD63 最多 3 块 24V CPU 版 6 入 3 出 / 4 入 2 出 / 2 入 1 出
最大配置：168 点 I/O + 8 路模拟量输入 + 4 路模拟量输出
2. 电气规格
供电：12VDC（10.8~13.2V）、24VDC（20.4~26.4V）
功耗：最大20W
冲击电流：最大20A
绝缘：1000VAC 1 分钟，绝缘电阻20MΩ
3. 高速功能
高速计数器：1 路，20kHz单相 /5kHz双相
中断输入：4 路，响应50μs
脉冲输出：2 路，10Hz~10kHz（仅晶体管型）
同步脉冲控制：输入10~20kHz，输出同步脉冲
安装与接线规范
1. 安装要求
方式：面板嵌入式安装，M4 螺丝，扭力1.2N·m
环境：温度0~55℃，湿度10~90%RH，无凝露、无腐蚀气体
间距：与发热设备、强电线路保持 **≥200mm**
2. 接线强制要求
电源：必须断电操作，使用双绝缘电源
I/O 线：与动力线分离，间距 **≥300mm**，使用屏蔽线
端子：扭力0.5~0.6N·m，线径0.2~2.5mm²
安全：急停、互锁必须外部硬件实现

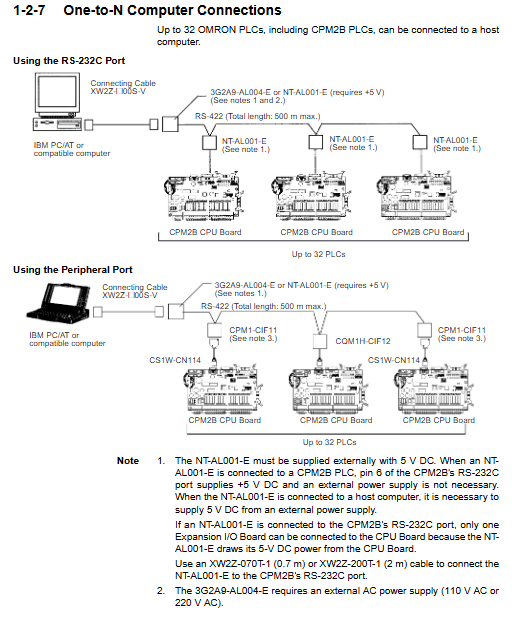

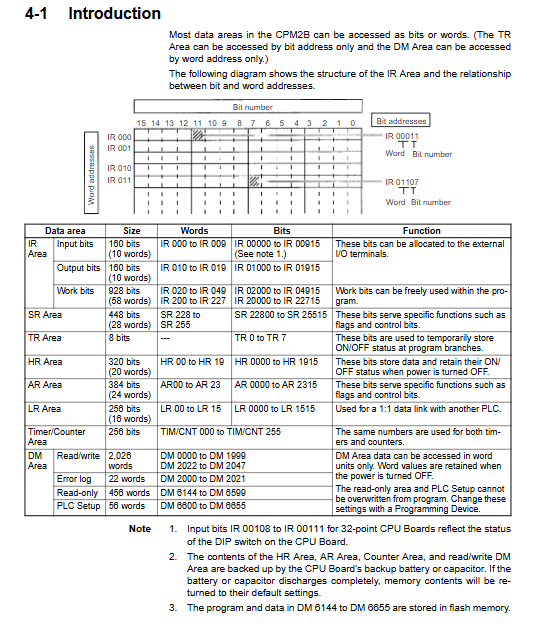

内存区域分配
区域 大小 用途
IR 10 入 / 10 出字 I/O 映射、工作位
SR 28 字 系统标志、脉冲当前值
HR 20 字 掉电保持数据
AR 24 字 状态标志、时钟、错误
LR 16 字 1:1 PLC 链接
DM 2048 字 数据存储、PLC 设置、错误日志
TC 256 点 定时器 / 计数器
PLC 设置：DM6600~DM6655，启动模式、通讯、中断参数
错误日志：DM2000~DM2021，最多记录7 条错误
指令系统
基础指令：14 条（LD、OUT、AND、OR 等）
特殊指令：105 条（MOV、CMP、TIM、CNT、PID 等）
扩展指令：35 条，可分配18 个功能码
执行速度：基本指令0.64μs，特殊指令7.8μs
模拟量 I/O 模块
1. 型号与规格
型号 输入 输出 最大连接数
MAD63 6 点 3 点 1
MAD42 4 点 2 点 2
MAD21 2 点 1 点 3
信号范围：0~5V/1~5V/0~10V/-10~10V/0~20mA/4~20mA
分辨率：6000（全量程）
功能：断线检测、平均值滤波
2. 使用要点
DIP 开关：切换电压 / 电流、开启平均值
范围码：000/-10~10V、001/0~10V、010/1~5V/4~20mA、011/0~5V/0~20mA
编程器操作
支持型号：CQM1H-PRO01-E、CQM1-PRO01-E、C200H-PRO27-E
工作模式：
PROGRAM：编程、清内存、修改设置
MONITOR：监控、强制、在线修改
RUN：运行，仅监控
核心操作：内存清除、程序读写、指令查找、位监控、强制置位 / 复位
调试与故障处理
自诊断功能：CPU 错误、电池错误、内存错误、I/O 总线错误
状态灯：
PWR：电源
RUN：运行
ERR：故障（常亮致命 / 闪烁警告）
常见故障：
无法启动：检查电源、接线、电池
通讯异常：检查波特率、端口模式、开关设置
模拟量异常：检查 DIP 开关、范围码、接线
关键问题
问题 1：CPM2B 的最大 I/O 与模拟量扩展能力是多少？有哪些限制条件？
答案：最大数字量 I/O 为168 点，最多连接3 块扩展板；模拟量最大8 入 4 出，仅24V CPU 板可接模拟量，且 MAD63 只能接 1 块、MAD42 接 2 块、MAD21 接 3 块。
问题 2：CPM2B 的三种工作模式分别用于什么场景？模式切换有哪些注意事项？
答案：PROGRAM 用于编程与设置；MONITOR 用于调试与监控，支持强制操作；RUN 用于正式运行，禁止修改。切换前必须确认设备安全，急停与互锁必须由外部电路实现。
问题 3：CPM2B 模拟量模块的断线检测功能如何触发？如何处理？
答案：仅1~5V/4~20mA量程支持断线检测，电压 <0.8V或电流 <3.2mA时触发，转换数据固定为8000；恢复正常信号后自动清除，无需手动复位。
