Omron C500 系列机架式 PLC
Omron C500 系列机架式 PLC
欧姆龙 C500 系列机架式 PLC的安装手册（W132E13D），1997 年修订，完整说明该模块化 PLC的系统组成、机架 / 模块 / 电源 / 存储器安装规范、I/O 接线、环境要求、电源设计、噪声防护、安全措施，明确CPU 机架 + 扩展 I/O 机架架构、最大512 点 I/O、支持AC100-240V/DC24V双供电、5 种 I/O 模块外形与多种特殊功能模块，给出详细接线示例、故障防护、耗材更换流程，是设备安装、电气调试与维护的官方依据。

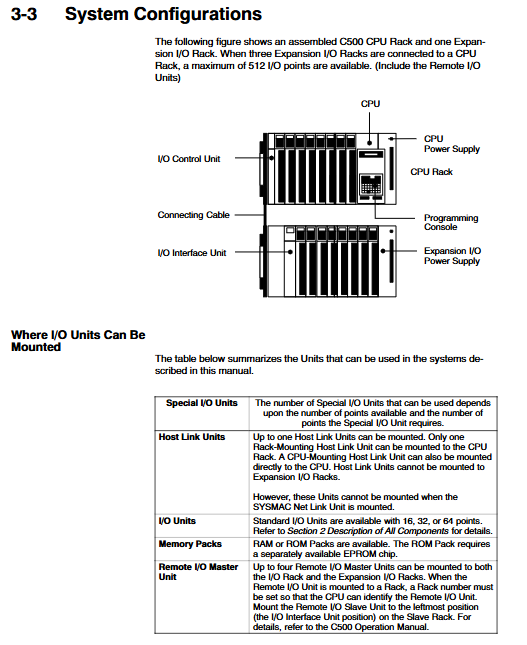

系统组成与架构
C500 为机架插卡式结构，由 CPU 系统与扩展系统构成。
CPU 机架
背板：3/5/6/8/9 槽可选
核心组件：CPU 单元、CPU 电源、I/O 控制单元、I/O 单元
扩展 I/O 机架
背板：扩展专用
组件：I/O 接口单元、扩展电源、I/O 单元
最大配置
最多连接3 个扩展机架
最大 I/O 点数：512 点
存储器
RAM 包：支持16K/24K 字，断电需电池保持
ROM 包：搭载EPROM 芯片，程序掉电不丢失
模块与电源规格

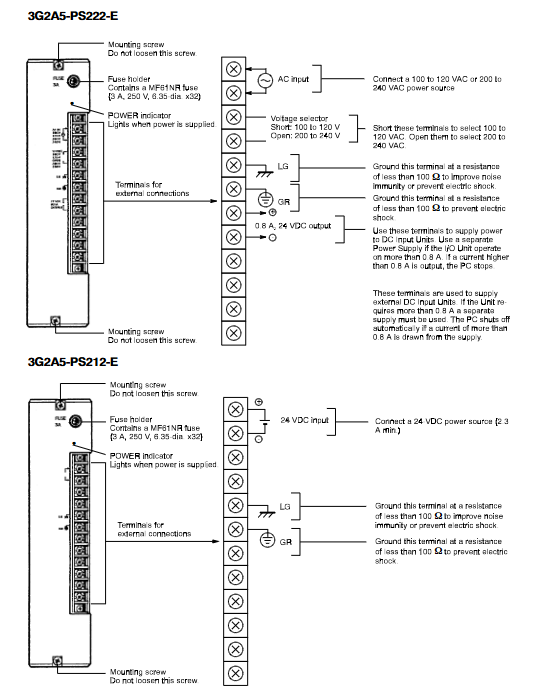

1. 电源单元（关键参数）
型号 供电 5V 输出 I/O 可用电流 24V 辅助输出
3G2A5-PS221-E AC100-240V 7A 5A 0.8A
3G2A5-PS223-E AC100-240V 12A 10A 无
3G2A5-PS213-E DC24V 9A 5A 无
3G2A5-PS222-E AC100-240V 7A 6.5A 0.8A
3G2A5-PS212-E DC24V 7A 6.5A 无
2. I/O 单元分类
外形：A/B/C/D/E 5 种结构
输入：DC24V、AC100-120V、AC/DC 通用、TTL
输出：继电器、晶体管、双向可控硅
特殊 I/O：AD/DA、高速计数、位置控制、PID、链接单元
3. 模块功耗（典型值）
输入单元：0.01~0.34A
输出单元：0.1~0.46A
特殊单元：0.3~1.4A
安装与环境要求
安装方式
必须垂直安装，CPU 机架在上
机架间距：70~120mm
扩展电缆：单根最长2m，总长度≤12m
环境限制
温度：0~55℃
湿度：10%~90%RH（无凝露）
振动：10~55Hz、0.5mm、2G
冲击：10G、3 次
布线与抗噪
强电与 I/O 线间距≥300mm
必须使用屏蔽双绞线
接地电阻：≤100Ω，线径≥2mm²
系统接线规范
电源接线
AC 电源：支持100-120V/200-240V切换
端子扭力：1.2N·m
必须加装断路器
I/O 接线
线规：AWG22~18（0.3~0.75mm²）
必须使用冷压端子，禁止裸线
端子扭力：最大 8kg・cm
安全保护
感性负载：并联浪涌吸收器 / 二极管
漏电流：输入 / 输出加泄放电阻
互锁：电机正反转必须外部硬件互锁
电源与掉电处理
掉电响应
掉电≤10ms：忽略
10~25ms：可能停机
25ms：停止输出，恢复后自动重启
接地要求
LG 与 GR 端子合理连接提升抗噪
接地与强电系统独立
安全注意事项
强制安全
断电操作：插拔模块、接线、换配件
禁止带电触摸端子、拆解模块
系统安全
紧急停止必须外部硬接线
关键回路提供双重安全机制
维护与耗材更换
电池
寿命：4 年（25℃）
报警后1 周内更换
更换时间：≤5 分钟
保险丝
规格：3A/250V（MF61NR）
更换必须断电操作
继电器
电寿命：30 万次（阻性）、10 万次（感性）
CPU 核心规格
项目 参数
指令数 71 种（12 基本 + 59 特殊）
执行速度 基本指令3~18μs
最大内存 24K 字
I/O 点 512 点
定时器 / 计数器 128 点
隔离耐压 1500VAC 1 分钟
关键问题
问题 1：C500 PLC 的扩展架构有何限制？最大 I/O 点数与扩展规则是什么？
答案：采用CPU 机架 + 扩展 I/O 机架结构；最多扩展3 个扩展机架，单根扩展电缆最长2m、总长度≤12m；系统最大支持512 点 I/O；CPU 机架需装I/O 控制单元，每个扩展机架必须装I/O 接口单元。
问题 2：C500 PLC 在接线与接地方面有哪些强制安全要求？不遵守会有什么后果？
答案：必须使用冷压端子、端子扭力达标；强电与 I/O 线间距≥300mm；接地电阻 **≤100Ω**、线径≥2mm²且独立接地。不遵守会导致干扰死机、误输出、漏电触电、模块击穿。
问题 3：C500 的电池与保险丝规格是什么？更换时有哪些关键时间要求？
答案：电池寿命4 年，报警后1 周内必须更换，更换需在5 分钟内完成防止程序丢失；保险丝规格3A/250V（MF61NR），更换必须完全断电。
