三菱 FX0/FX0N 系列 PLC的多语言硬件手册
三菱 FX0/FX0N 系列 PLC的多语言硬件手册
产品系列与型号
1. 主机型号（AC/DC 版）
系列 型号 I/O 点数 输出类型 供电
FX0 FX0-14M 6 入 / 8 出 继电器 / 晶体管 AC100-240V/DC24V
FX0-20M 8 入 / 12 出 继电器 / 晶体管 AC100-240V/DC24V
FX0-30M 14 入 / 16 出 继电器 / 晶体管 AC100-240V/DC24V
FX0N FX0N-24M 14 入 / 10 出 继电器 / 晶体管 AC100-240V/DC24V
FX0N-40M 16 入 / 24 出 继电器 / 晶体管 AC100-240V/DC24V
FX0N-60M 24 入 / 36 出 继电器 / 晶体管 AC100-240V/DC24V
2. 扩展模块
输入：FX0N-8EX、FX0N-16EX
输出：FX0N-8EYR/EYT、FX0N-16EYR/EYT
混合：FX0N-8ER（4 入 / 4 出）
特殊：FX0N-3A（模拟量）、FX0N-232ADP/485ADP（通讯）
3. 扩展规则
FX0：不可扩展
FX0N：最多扩展 2 个特殊模块 + 32 点 I/O
系统最大 I/O：128 点

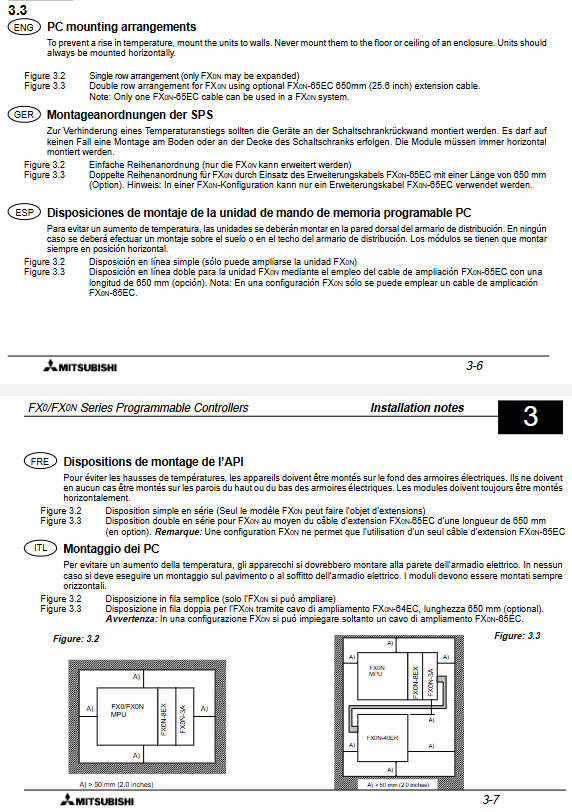

安装规范
安装方式
35mm DIN 导轨卡扣安装
直接螺丝固定（M4 螺丝）
必须水平安装，禁止上下倒装
环境要求
工作温度：0~55℃
湿度：35~85%RH，无凝露
海拔：≤2000m
污染等级：2
安全间距
与强电设备距离≥50mm
远离腐蚀性气体、粉尘、振动源
电源与接地
1. 供电规格
类型 电压范围 允许波动 冲击电流
AC 供电 100~240V AC ±15% AC 最大50A/5ms
DC 供电 24V DC ±15% DC 最大60A/1.5ms
2. 接地要求
地线截面：≥2mm²（AWG14）
接地电阻：<100Ω（Class 3）
禁止与动力回路共地
输入 / 输出电路
1. 输入规格
电压：DC24V / AC110V（FX0N-UA1）
电流：7mA/5mA
隔离：光耦隔离
响应时间：10ms（可设）
接法：源型（Source）/ 漏型（Sink）
2. 输出规格
类型 额定电流 响应时间 负载类型
继电器 2A / 点 10ms AC/DC 通用
晶体管 0.5A / 点 0.2ms DC 负载
端子与接线
端子类型：螺丝端子
扭力：5~8kg·cm
布线规则
强弱电分离走线
I/O 线不与动力线共线槽
长距离传输需考虑压降
故障诊断
1. 指示灯状态
灯 含义 故障原因
POWER 电源指示 无电、保险熔断
RUN 运行指示 模式开关、程序错误
PROG.E 程序错误 语法、回路、参数错误
CPU.E 硬件错误 CPU、内存、接地故障
2. 错误代码
D8061：硬件错误（6101-RAM 错误）
D8063：通讯错误
D8065：语法错误
D8066：程序错误
3. 电池更换（FX0N）
电池型号：FX0N-40B
寿命：4 年
更换要求：断电 20 秒内完成
认证与安全
认证：UL、CE、ABS、DNV、RINA
符合：欧盟机械指令、低压指令、EMC 指令
安全等级：Class I，必须接地
关键问题
问题 1：FX0 与 FX0N 在扩展能力上有什么核心区别？
答案：FX0 完全不支持扩展，只能单机使用；FX0N 支持扩展，最多可接 2 个特殊功能模块 + 32 点 I/O 扩展，系统最大 I/O 点数可达128 点。
问题 2：FX0N 系列 PLC 的接地有哪些强制要求？不遵守会怎样？
答案：必须使用 **≥2mm²铜线，接地电阻<100Ω**，单独接地不与动力回路共地；不遵守会导致干扰增大、通讯异常、CPU 错误报警、设备误动作。
问题 3：PROG.E 和 CPU.E 灯分别代表什么故障？如何快速排查？
答案：
PROG.E 闪烁：程序错误，检查语法、回路、参数，重新下载程序即可。
CPU-E 常亮：硬件故障，先重启、检查接地与内存卡，仍异常则为 CPU / 主板故障，需维修。
