NI 9225模拟输入模块
NI 9225模拟输入模块

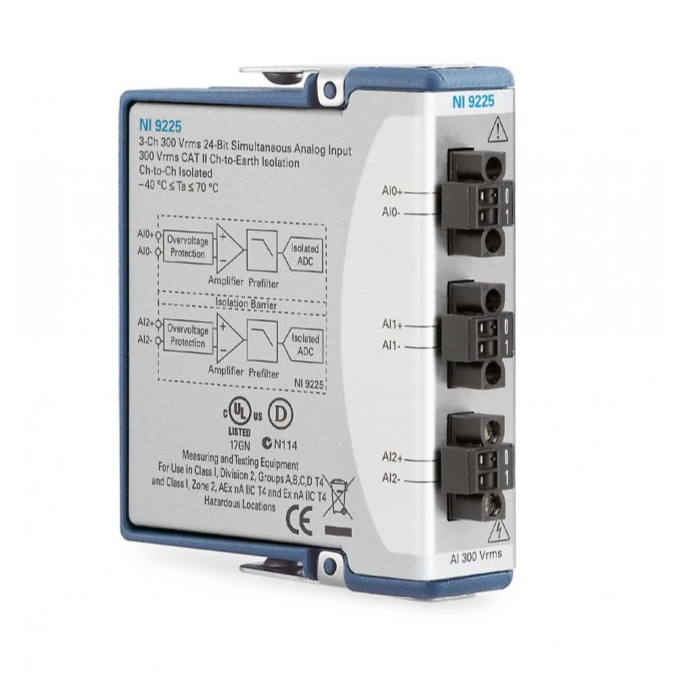

National Instruments 9225（零件号780159-01）是一个C系列外形尺寸的三通道模拟输入模块。它专为CompactDAQ和CompactRIO系统中的高压测量而设计。该模块提供300Vrms测量能力、24位分辨率、同时采样和隔离，使其适用于监测电力线、工业信号和其他需要仔细信号调节和电气分离的高压输入。
在许多测试系统中，必须在保护数据采集系统和维护操作员安全的同时准确测量高压信号。NI 9225通过在与CompactDAQ和CompactRIO平台集成的模块中结合高压输入范围、隔离和高分辨率转换来满足这一要求。这允许工程师将高压信号直接引入模块化测量系统，而无需为每个通道构建单独的定制调节电路。
测量能力
NI 9225提供三个模拟输入通道。每个通道支持高达300Vrms的高压测量，涵盖了许多单相和三相功率监测任务。24位模数转换支持所选范围内的幅度分析和低电平信号细节的精细分辨率。跨通道同时采样有助于保留相位关系和定时信息，这在分析多相信号或比较电压波形时非常重要。
该模块适用于以信号质量和隔离为中心的应用。电能质量监测、变压器测试、工业控制反馈和电气系统验证可以从高电压范围和高分辨率的结合中受益。该模块也可用于需要使用模块化采集平台安全测量升高电压的实验室实验。
隔离和安全注意事项
高压测量需要注意隔离、接线和安全措施。NI 9225设计有隔离功能，可将测量通道与系统分开，并降低不必要的信号耦合风险。正确的接线、端子选择和外壳设计仍然至关重要。工程师应遵循适用的电气安全标准，并验证安装的工作电压、瞬态条件和环境要求。
隔离架构有助于保护CompactDAQ或CompactRIO系统免受高压信号的影响，并提高电气噪声环境中的测量完整性。当与适当的连接器和接线一起使用时，该模块支持更清晰地采集电源线信号和工业电压输入。系统设计人员应仔细规划爬电、间隙和接地，以保持预期的安全裕度。
CompactDAQ和CompactRIO集成
NI 9225是一个C系列模块，在CompactDAQ机箱和CompactRIO系统中运行。在CompactDAQ机箱中，它为基于USB或以太网的测量系统添加了高压模拟输入功能。在CompactRIO中，它可用于需要高压输入通道和本地处理的嵌入式监控和控制应用。
模块化格式允许NI 9225与其他C系列模块结合，用于混合测量系统。例如，系统可能会将高压输入通道与温度、电流或数字I/O模块相结合。这种灵活性支持需要在一个机箱中监测电气和物理参数，同时维护通用软件环境的测试站。
信号质量和采样
当必须评估相位角、功率因数或时序关系时，同时采样是有价值的。通过同时对所有通道进行采样，NI 9225有助于保持电压波形的相对时序。24位分辨率支持波形形状和幅度的详细分析。工程师可以在软件中应用滤波和分析来提取RMS值、谐波含量和其他电能质量指标。
良好的布线实践可以提高结果。双绞线、屏蔽电缆（如适用）以及与大电流开关线的分离可以降低噪声。应选择输入范围以匹配预期信号，同时保持分辨率。校准和验证应成为关键测量维护计划的一部分。
