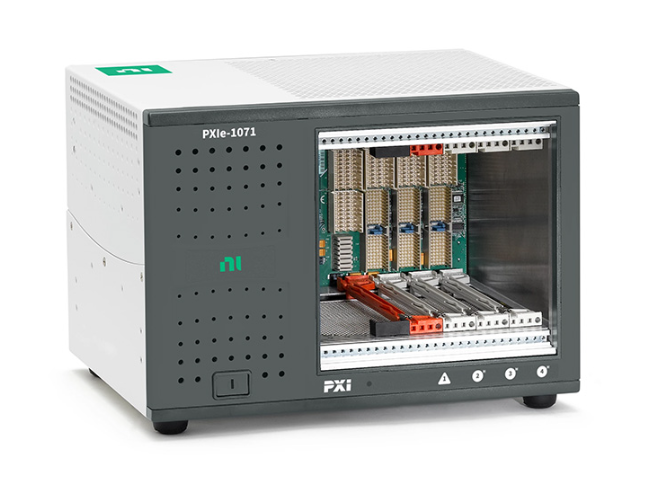

NI PXIe-1071 PXI Express机箱
NI PXIe-1071 PXI Express机箱
National Instruments PXIe-1071是一款紧凑型PXI Express机箱，专为小型模块化测试和测量系统而设计。它在一个节省空间的机柜中提供了四个插槽，支持PXI Express模块以及兼容的PXI模块。该机箱集成了电源、冷却和背板连接，因此工程师可以围绕PXI Express控制器和一小部分仪器或数据采集模块构建一个完整的测量系统。
在许多自动化测试应用中，全尺寸机箱提供的插槽比系统所需的插槽多。PXIe-1071通过为聚焦系统提供更小的机箱格式来解决这个问题。它适用于台式验证、便携式测试站、实验室仪器和生产夹具，其中模块数量有限，但仍需要PXI Express的性能和模块化。
四槽配置
PXIe-1071为PXI Express系统提供了四个插槽。一个插槽用于系统控制器，其余插槽接受兼容的PXI Express或PXI模块。这种配置支持一个控制器加上几个测量或控制模块，这通常足以用于信号采集、仪器控制、数字I/O和通信接口等应用。
紧凑的插槽数量有助于减少物理尺寸和系统成本。工程师可以选择与测量任务相匹配的控制器和模块，而无需为未使用的插槽预留空间。底盘可以放置在工作台上，安装在夹具中，或集成到更大的测试架中。当测试站必须安装在有限的区域内时，它的占地面积很小。
PXI Express背板和模块支持
机箱使用PXI Express背板在控制器和安装的模块之间提供高速通信。PXI Express模块可以使用背板进行数据传输和定时。根据插槽兼容性和系统设计，也可以使用兼容的PXI模块。这种灵活性允许工程师在一个机箱内混合测量功能和仪器类型。
系统设计人员在配置机箱时应验证插槽兼容性、模块电源要求和冷却需求。某些模块可能需要特定的插槽类型或额外的间隙。清晰的模块计划有助于确保控制器和外围模块在机箱规格范围内运行。
集成电源和冷却
PXIe-1071包括安装模块的集成电源和冷却。适当的气流很重要，因为PXI模块在高速运行时会产生热量。底盘设计引导气流通过模块区域，以支持稳定运行。工程师应保持通风口畅通，并遵循机架或外壳安装的安装指南。
电力预算是系统规划的一部分。每个模块都有电源要求，总负载必须保持在机箱容量范围内。记录模块电源、插槽分配和热条件有助于防止间歇性问题。在封闭或高温环境中，可能需要额外的验证。
控制器选项和系统架构
PXIe-1071可以与兼容的PXI Express嵌入式控制器一起使用，也可以根据系统要求与遥控器选项一起使用。嵌入式控制器与机箱内的计算机一起创建了一个自给自足的测试站。遥控器允许机箱连接到外部计算机，同时仍使用PXI Express背板进行模块通信。
这种灵活性支持不同的系统架构。紧凑型生产夹具可以使用嵌入式控制器进行独立操作。实验室系统可以使用远程控制器来集中计算资源。底盘仍然是这两种方法的机械和电气基础。
应用程序
PXIe-1071适用于自动化测量、数据采集、仪器控制、硬件在环测试和实验室自动化。在小型生产测试系统中，它可以托管控制器、数字转换器、数字I/O模块和通信接口。在研究设置中，它可以为随着实验发展而变化的模块化仪器提供一个紧凑的平台。
因为机箱很小，所以可以集成到定制夹具和便携式机架中。这使得它适用于现场测试和分布式测试系统，在这些系统中，全尺寸机箱是不切实际的。PXI Express平台还支持跨不同系统大小的软件重用，这有助于工程团队标准化测试软件。
