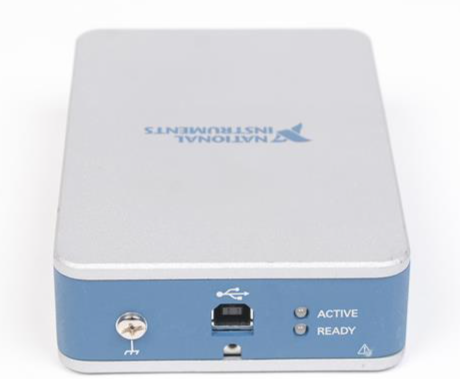

National Instruments cDAQ-9171是一款紧凑型USB CompactDAQ机箱，专为使用C系列模块的小型便携式测量系统而设计。它提供了一个单模块插槽、USB连接和一种简单的机械格式，使工程师能够在没有大型机箱的情况下构建专注的数据采集设置。cDAQ-9171通常在一次需要一个测量功能时使用，例如电压输入、热电偶输入、电流输入、数字I/O或计数器操作。
型号781425-01标识了这种CompactDAQ机箱配置。它在系统中的作用很简单：它通过USB将兼容的C系列模块连接到主机，并提供测量所需的机械和电气接口。由于机箱结构紧凑，采用总线供电，因此适用于台架测试、教育实验室、现场诊断和必须控制空间和布线的分布式测量节点。
单插槽架构
cDAQ-9171支持一个C系列模块。这种单槽设计使系统保持小型化和成本集中。工程师可以选择符合测量要求的C系列模块，并将机箱用作专用采集接口。对于只需要一种类型的测量的应用程序，这种方法降低了复杂性，使测量设置易于理解、记录和部署。
单槽格式还支持测量任务之间的快速更改。当测试要求发生变化时，电压输入模块可以用温度输入模块、数字模块或其他兼容的C系列模块替换。这种灵活性在执行多个小型测试并需要不同传感器类型的通用USB接口的实验室中非常有用。
USB连接和电源
机箱使用USB与主机通信。USB连接简化了安装，因为许多计算机已经提供了USB端口和标准驱动程序。cDAQ-9171专为总线供电操作而设计，这减少了便携式设置中对单独电源的需求。工程师仍应验证所选C系列模块和主机USB端口的电源要求，以确保稳定运行。
对于分布式测量，USB链路允许机箱放置在传感器附近，而主机则保持在方便的位置。这可以减少传感器电缆的长度，提高信号质量。在台式系统中，较小的机箱占地面积为信号调节、固定装置和其他仪器留出了空间。
C系列模块兼容性
cDAQ-9171是CompactDAQ平台的一部分，可与兼容的C系列模块配合使用。C系列模块涵盖了广泛的测量范围，包括模拟输入、模拟输出、数字I/O、计数器、温度、应变、声音和振动以及电流测量。通过将cDAQ-9171与适当的模块配对，工程师可以为特定的传感器或信号类型构建一个聚焦采集系统。
模块选择应考虑信号范围、隔离度、分辨率、采样率和连接器类型。机箱提供USB和机械接口，而模块定义测量性能。这种分离使底盘保持稳定的平台，同时通过模块选择调整测量功能。
软件和系统集成
cDAQ-9171旨在与NI数据采集软件和标准应用程序开发环境配合使用。工程师可以使用支持的软件工具配置通道、获取数据、记录结果和构建用户界面。机箱显示为测量系统的一部分，允许通过主机访问C系列模块。
对于小型系统，cDAQ-9171可以作为专用采集节点。它可以连接到笔记本电脑进行便携式测试，连接到实验室的台式计算机，或连接到测试夹具中的工业计算机。USB接口使系统在不同位置之间移动变得容易，同时保持相同的软件工作流程。
应用示例
cDAQ-9171适用于台式验证、传感器表征、教育实验、便携式诊断和简单的自动化测试站。在传感器特性设置中，机箱可以容纳电压或温度模块，而主机则记录响应曲线。在便携式诊断套件中，它可以为单个测量模块提供紧凑的USB接口。
由于机箱很小，只使用一个模块插槽，因此它也适用于概念验证工作。工程师可以在扩展到更大的CompactDAQ机箱之前，用一个模块验证测量概念。这种分阶段的方法有助于控制成本和复杂性，同时保持软件与更广泛的NI数据采集平台的兼容性。
