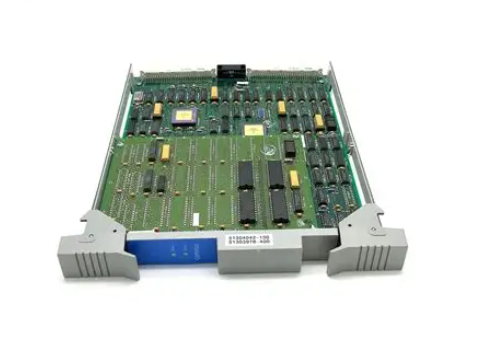

Honeywell 51304487-100模拟输出模块
Honeywell 51304487-100是一款精密模拟输出模块，专为要求苛刻的工业自动化和过程控制应用而设计。作为霍尼韦尔广泛的I/O产品组合的一部分，该模块可将数字控制信号可靠地转换为标准模拟输出，从而实现对控制阀、变频驱动器和定位器等现场设备的精确操作。其稳健的设计、先进的诊断以及与霍尼韦尔分布式控制系统（DCS）（如Experion）的无缝集成使其成为现代加工厂的重要组成部分。
概述和主要功能
51304487-100模块旨在在恶劣的工业环境中提供高精度的模拟输出信号。主要特征包括：
多个隔离输出通道——通常每个模块8或16个通道，优化机柜空间
高分辨率数模转换（16位），实现精细控制和最小纹波
支持标准输出范围：4-20mA、0-20mA、0-10V和±10V（每个通道可配置）
通道间隔离（500 VDC），防止接地回路和串扰
内置诊断：开环检测、短路保护和模块健康监测
热插拔设计，允许在兼容机架中更换而无需关闭系统
每个通道的LED指示灯用于显示即时视觉状态（输出活动、故障）
技术规格
产品型号：51304487-100
输出通道：8或16（取决于变体）
输出类型：电流：0-20mA，4-20mA；电压：0-10V，±10V（软件可选）
分辨率：16位（包括双极范围的符号）
精度：25°C时满量程的±0.05%；-40°C至+70°C范围内为±0.1%
负载阻抗：电流输出：0-600Ω；电压输出：>2kΩ
隔离：500 VDC通道到通道和通道到背板
更新速率：每通道1ms（典型值）
功耗：背板小于6 W
工作温度：-40°C至+70°C
湿度：5%至95%不凝结
尺寸：标准单宽I/O模块（约25毫米宽）
与霍尼韦尔系统集成
51304487-100模块专为霍尼韦尔8系列I/O机架设计，与C300和C200控制器完全兼容。它通过I/O链路总线进行通信，与控制器进行确定性数据交换。使用霍尼韦尔的Control Builder或Experion工程工具进行配置，可以轻松分配输出范围、缩放、斜坡率和故障安全模式。该模块支持输出限制、趋势记录和事件触发报告等高级功能。它与霍尼韦尔安全管理器的集成确保了在检测到故障时，关键输出可以处于安全状态。
应用程序
该模拟输出模块广泛应用于各个行业，用于精确控制现场设备：
油气控制节流阀、压力调节器和化学注入泵
化学处理——调节进料速率、温度控制回路和pH值校正
发电——调节汽轮机转速、锅炉给水控制和排放处理
制药-精确配料和灭菌过程
水处理——化学加药、变速泵和过滤器反冲洗控制
食品和饮料——流量控制、温度分析和配料操作
典型的现场设备包括I/P传感器、电动执行器、电机速度控制器和图表记录器。
可靠性和诊断
霍尼韦尔设计了51304487-100，以实现最大的正常运行时间。综合诊断持续监测每个输出通道的开路、短路和超出范围的情况。该模块还对配置数据和背板通信执行循环冗余校验（CRC）。任何检测到的故障都会立即报告给控制系统，从而实现预测性维护和快速故障排除。该模块具有可配置的安全状态，在通信丢失或严重故障的情况下，将输出驱动到用户定义的值。其坚固的结构符合ISA-S71.04恶劣环境G3级的耐腐蚀性，确保在侵蚀性环境中的长期可靠性。
安装和维护
51304487-100的安装很简单。该模块卡入标准霍尼韦尔I/O机架，并通过端接组件（如现场接线板或电缆）连接到现场接线。螺钉端子或弹簧夹连接器可用于固定电线。前面板上的LED指示灯提供即时的视觉反馈：绿色表示正常运行，红色表示故障，闪烁表示诊断警报。该模块支持热插拔，只要机架支持此功能，就可以在不关闭机架的情况下进行更换。这最大限度地减少了维护期间的过程中断。
