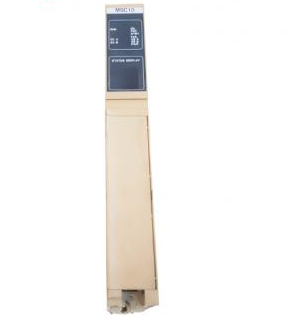

Honeywell J-MSC10电机起动器通信模块
楼宇自动化的高级通信架构
Honeywell J-MSC10是建筑机械系统现代化的重要组成部分。随着现代设施向数据驱动的能源管理过渡，与电机起动器直接通信的能力变得至关重要。J-MSC10模块旨在充当智能网关，将局部电信号转换为分布式控制系统（DCS）或建筑管理系统（BMS）的可操作数据。通过促进这种信息流，该模块确保每个电机——从小型循环泵到大型空气处理机组——都与建筑的环境逻辑完全一致。
J-MSC10专为高可靠性环境而设计，能够应对与高压开关设备共置的严格要求。它利用多层PCB设计和专门的隔离屏障来保护通信网络免受电机启动过程中产生的电瞬态和电感噪声的影响。这种确定性性能对于维护LonWorks网络的完整性至关重要，可以防止在鲁棒性较差的系统中可能发生的数据冲突或通信丢失。
技术规范概述
类别技术细节
制造商霍尼韦尔
型号J-MSC10
通信协议LonWorks（兼容FTT-10A）
应用类型电机起动器接口/监控
信号处理确定性实时反馈
工作温度-20°C至+60°C（工业级）
状态反馈开/关/故障/自动状态
外壳兼容性电机控制中心（MCC）或表面安装
功能智能和数据保真度
实时电机状态监测
霍尼韦尔J-MSC10的主要优点是能够向操作员提供精细的状态反馈。除了简单的“开/关”二进制信号外，J-MSC10还可以报告复杂的状态，如“手动/自动”开关位置和特定的跳闸条件。这种详细程度使设施工程师能够诊断电机是否因机械故障而处于非活动状态，或者仅仅是因为当地技术人员将该装置置于手动超控状态。这种透明度对于确保整个设施正确执行通风和冷却的自动化计划至关重要。
稳健的电气设计和隔离
电机控制中心（MCC）是电气噪声环境。J-MSC10在现场输入和通信收发器之间具有电隔离。这种保护确保电机控制线圈上的任何电尖峰不会进入敏感的LonWorks总线，保护网络上的其他控制器免受永久性损坏。该模块还设计有低功耗特性，使其在大多数配置中可以直接从电机起动器的内部控制变压器获取电力。
诊断透明度和预测性维护
J-MSC10的一个关键特征是它支持预测性维护策略。通过跟踪电机的启动循环总数和总运行小时数，该模块为BMS提供了根据实际使用情况而不是任意日历日期安排维护所需的数据。这降低了电机灾难性故障的风险，并通过确保在需要时精确满足润滑和检查间隔来延长机械资产的寿命。
系统可扩展性和网络集成
J-MSC10专为高密度可扩展性而设计。在拥有数百个电机起动器的大型设施中，LonWorks FTT-10A拓扑允许灵活的布线配置，包括星形、总线和环路架构。每个J-MSC10都用一个唯一的神经元ID在网络上标识自己，使系统集成商的调试和网络映射变得简单。它对标准LonMark配置文件的支持意味着它不仅可以与霍尼韦尔Excel系统集成，还可以与第三方HVAC控制器集成，提供真正开放的系统架构。
主要工业和商业应用
J-MSC10的多功能性和坚固性使其成为多种高需求环境的标准：
商业办公楼：协调变频器和电机起动器，实现高效空气处理机组的运行。
数据中心：确保冷冻水泵和CRAC装置的持续正常运行。
医院：对医疗级空气过滤和排气系统进行可靠监测。
制造设施：将电机控制集成到更广泛的工厂自动化逻辑中。
购物中心：对屋顶单元和抽油烟机进行大规模管理。
