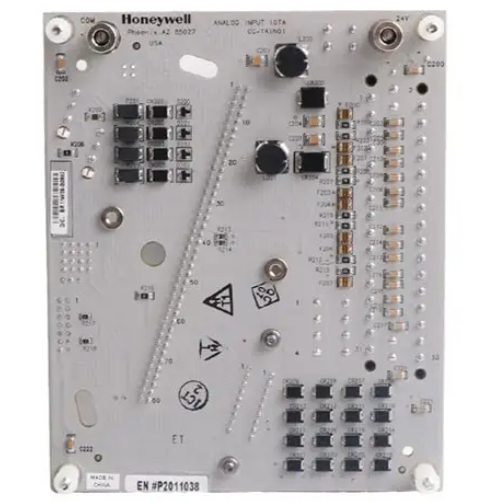

Honeywell CC-TAIN01模拟输入IOTA模块
卓越流程的高级接口架构
霍尼韦尔CC-TAIN01是Experion PKS系列C输入/输出系列的核心元件。随着现代工业流程朝着更高水平的集成和数据密度发展，对坚固的端接组件的要求变得至关重要。CC-TAIN01是一种输入/输出端接组件（IOTA），专门用于承载C系列模拟输入模块。它作为机械和电气基础，现场接线与C300控制环境的复杂数字处理相结合。通过提供干净、有序和受保护的接口，CC-TAIN01确保敏感的模拟信号以微秒精度传输，零数据丢失。
在化学反应堆和炼油厂的挑战性环境中，信号完整性经常受到电磁干扰（EMI）和高压瞬变的威胁。CC-TAIN01通过其先进的电路板布局和集成滤波组件来应对这些外部压力。这确保了4-20mA过程变量（表示压力、温度或流量）保持准确和确定性。其架构设计反映了霍尼韦尔数十年来在创建硬件方面的经验，这些硬件能够经受住24/7工业运营的严酷考验。
技术规范概述
类别技术细节
制造商霍尼韦尔
型号CC-TAIN01
系统兼容性Experion PKS系列C
I/O通道计数16个通道（模拟输入）
信号范围4-20mA/1-5V DC
模块支持与CC-PAIN01/CC-PAIH01兼容
安装类型C系列托架/垂直IOTA机箱
G3环境下的涂层保形涂层标准
功能智能和数据保真度
确定性信号执行
霍尼韦尔CC-TAIN01的主要优点是它能够促进C系列架构内的确定性信号执行。由于IOTA为信号提供了物理通路，其电气特性（如阻抗匹配和噪声抑制）对C300控制器算法的性能至关重要。该IOTA确保插件模块中发生的模数转换基于尽可能纯净的信号，从而允许更严格的PID回路调整和降低过程可变性。
稳健的电气设计和保护
工业现场布线天生容易受到意外短路和雷击浪涌的影响。CC-TAIN01采用高级组件设计，为整个I/O机架提供一定程度的局部保护。每个通道都设计用于隔离故障；如果单个现场设备发生故障或产生电涌，CC-TAIN01有助于防止故障通过背板传播到相邻模块或中央处理器。这种容错设计是Experion PKS高可用性理念的基石。
诊断透明度和资产管理
CC-TAIN01的一个显著特征是它在系统诊断中的作用。当与智能变送器结合使用时，IOTA有助于HART（高速可寻址远程传感器）数据的传输，使Experion PKS系统能够监测现场仪器的健康状况。这种透明度使维护团队能够在过程故障发生之前识别退化的传感器或校准漂移。这种积极主动的资产管理方法对于旨在最大限度地提高产量和最大限度地减少计划外停机时间的现代设施至关重要。
系统可扩展性和环境弹性
CC-TAIN01设计为模块化单元，支持Experion系统的灵活可扩展性。无论一个项目需要16个还是1600个模拟输入，标准化的IOTA设计都可以实现一致和可重复的安装过程。此外，CC-TAIN01的设计具有耐用性；它通常以保形涂层为标准，保护敏感的铜痕迹免受腐蚀性大气因素的影响，如硫化氢（H2S）和氯，这些因素通常存在于废水和石化厂中。G3级环境评级确保该模块可运行数十年。
主要工业应用
CC-TAIN01的可靠性和精度使其成为几个高可靠性领域的标准：
石化精炼：监测蒸馏装置中的临界温度和压力点。
发电：与蒸汽流量和锅炉给水传感器接口。
制药：管理精确的环境变量以实现批次一致性。
纸浆和纸张：液体稠度和储罐液位监测的可靠性。
石油和天然气上游：远程监测井口压力和流量。
