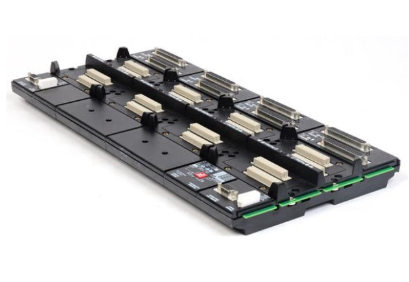

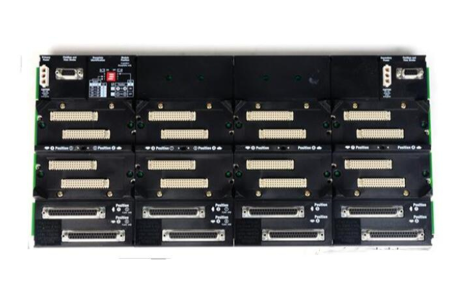

FOXBORO P0926JM标准200系列基板
产品概述
P0926JM 是一款 DIN 导轨安装式底板，主要为各种 I/O 模块、通信模块和其他系统组件提供机械支撑和电气连接，用户可借此构建定制的工业自动化控制解决方案。
产品参数
插槽数量：8 个。
电源输入：24VDC。
功耗：高达 100W。
防护等级：IP20。
工作温度：-40°C 至 + 70°C。
储存温度：-55°C 至 + 85°C。
尺寸：216mm x 330mm x 133mm。
重量：6.8 千克。
产品特点
模块化设计：可容纳多种模块，满足不同工业自动化应用需求。
热插拔功能：支持在不中断系统运行的情况下，对模块进行添加、拆卸和维护。
背板总线通信：能在模块之间实现高速数据传输，保障系统高效运行。
结构坚固：适应恶劣工业环境，具备良好的稳定性和可靠性。
产品功能与系统作用
1. 机械支撑与物理保护
P0926JM 底板通过精准的插槽定位结构与卡扣式固定设计，为各类模块提供稳定的机械支撑，确保模块在安装、运行及运输过程中不发生位移或松动。外壳采用封闭性设计，可有效阻挡灰尘、油污、水汽等有害物质侵入模块内部，减少环境因素对模块核心电路的损害，延长模块使用寿命。
2. 电气连接与信号传输
底板内部集成标准化电气连接线路，通过插槽触点与模块实现精准对接，为模块提供稳定的电源供应与信号传输通道。一方面，将 24VDC 电源均匀分配至各个插槽，保障每个模块的稳定供电；另一方面，通过背板总线实现模块间的数据交互，以及模块与控制器、上位机系统的信号传输，确保现场采集的工艺参数能够快速上传至控制中心，控制指令能够精准下达至执行机构。
3. 系统扩展与配置核心
作为 I/O 子系统的基础单元，P0926JM 底板的 8 插槽设计为系统扩展提供了充足空间。用户可根据生产规模扩大或工艺升级需求，逐步增加模块数量或更换功能模块，无需对整个控制系统进行重构。例如，在石油化工生产线的扩能改造中，可通过增加模拟输入模块实现更多管道压力、温度参数的采集，通过增加通信模块实现与新增设备的联动控制，大幅降低系统升级成本。
4. 故障隔离与诊断辅助
底板采用插槽独立供电与信号隔离设计，当某一模块发生故障时，可有效隔离故障范围，避免故障扩散至其他模块或整个系统。同时，底板预留故障诊断接口，可配合 I/A 系列诊断软件实现模块状态监测、电源状态监测及总线通信状态监测，便于运维人员快速定位故障模块与故障原因，提升运维效率。
安装与调试注意事项
1. 安装前准备
安装前需核对产品型号、规格与订单要求是否一致，检查底板外观是否有损坏、插槽触点是否氧化或变形，确认配套螺丝、接线端子等配件齐全。场地准备方面，需根据底板尺寸（216mm×330mm×133mm）预留充足安装空间，确保安装位置平整、通风良好，远离高温热源、强电磁干扰源与腐蚀性气体源。同时，准备好专用安装工具（如螺丝刀、扳手）、绝缘胶带、电缆导管等辅助材料，并对安装人员进行岗前培训，熟悉产品结构与安装规范。
2. 安装操作规范
采用 DIN 导轨安装方式，先将 DIN 导轨固定牢固，确保导轨水平、无晃动，再将底板卡入导轨并通过固定螺丝锁紧，防止底板松动。模块安装时，需对准插槽导向槽，缓慢推入至卡扣锁紧，避免暴力插拔损坏插槽触点或模块针脚。接线时需严格按照产品说明书的接线图操作，区分电源正负极、信号输入/输出端子，确保接线牢固、接触良好；屏蔽电缆需规范接地，避免信号干扰；在防爆区域安装时，需使用防爆套管与防爆隔栏头，确保符合防爆等级要求。
3. 调试与验收流程
调试前需再次检查接线正确性与模块安装牢固性，确认无误后接通 24VDC 电源，观察底板电源指示灯是否正常亮起。随后通过 I/A 系列诊断软件进行模块通信测试，确认每个模块均能正常响应，背板总线数据传输正常。功能测试阶段，需模拟现场工艺参数，验证模块数据采集精度与控制指令执行准确性；性能测试阶段，需检查系统在满负荷运行状态下的稳定性、响应速度与抗干扰能力。调试完成后，需形成安装验收报告，记录产品信息、安装情况、测试结果等内容，确保符合工业控制相关标准。
4. 日常维护要点
日常运行中需定期检查底板运行状态，包括电源指示灯、模块状态指示灯是否正常，无异常发热、异响或异味。定期清洁底板表面与插槽灰尘，可使用干燥毛刷或压缩空气吹扫，避免灰尘堆积影响散热与信号传输。避免在系统运行过程中随意插拔模块，如需维护需先切断对应模块电源或采取热插拔操作规范。长期运行后，需定期检查接线端子是否松动、插槽触点是否氧化，及时进行紧固或清洁处理，确保系统长期稳定运行。
