FOXBORO E69F-T-I2-JRS 现场安装型信号转换器
产品详情

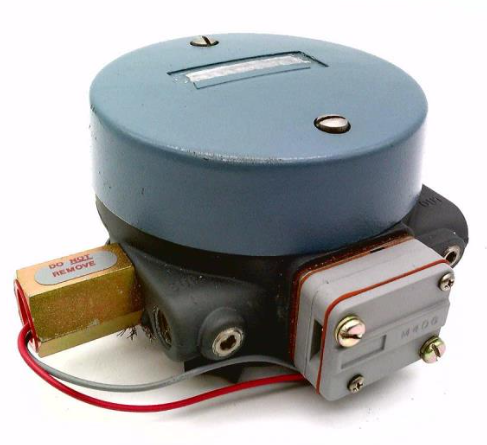

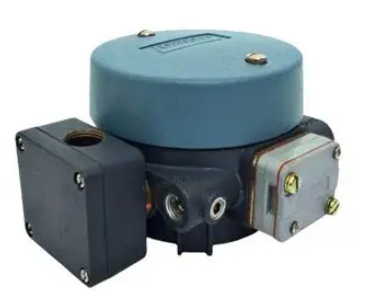

FOXBORO E69F-T-I2-JRS 现场安装型信号转换器
品牌背景与产品定位
FOXBORO（福克斯波罗）现为法国施耐德电气（Schneider Electric）旗下核心工业控制品牌，专注于过程自动化仪表的研发、制造与销售，凭借百年工业控制技术积淀，在全球能源、化工、电力等领域的自动化控制系统中占据重要地位。施耐德电气作为全球领先的能源管理与优化解决方案供应商，为FOXBORO品牌提供了强大的技术支撑与全球化的供应链保障，使其产品兼具工业级可靠性与广泛的场景适配性。
FOXBORO E69F-T-I2-JRS 是 E69F 系列现场安装型电流-气动信号转换器的定制化型号，核心定位是作为工业自动化系统中电气信号与气动执行机构的关键衔接单元。其核心功能是接收工业标准直流电流输入信号，通过内部精准转换机制将其转化为比例对应的气动输出信号，为气动控制阀、气动仪表等设备提供稳定的控制信号，实现电气控制系统对气动执行元件的精准调控。产品带有“CE”认证标志，符合适用欧盟指令要求，可满足全球多数工业场景的合规性需求。
型号编码详细解析
FOXBORO E69F-T-I2-JRS 型号采用模块化编码规则，各字符段对应明确的产品配置参数，便于用户快速识别产品特性，具体解析如下：
- E69F：系列标识，代表FOXBORO 现场安装型电流-气动信号转换器基础系列，该系列以结构紧凑、环境适应性强为核心特点，广泛应用于各类工业现场的信号转换场景。
- -T：外壳与安装样式标识，代表顶部安装式外壳设计，适配现场特定安装布局需求，具备良好的防风雨性能，可适应户外及半户外工业环境。
- -I：输入信号类型标识，明确输入信号为直流电流（DC）类型，支持工业标准电流量程调节，适配主流电气控制系统的信号输出规范。
- -2：输出信号规格标识，对应输出信号范围为 20~100 kPa（等效 3~15 psi、0.2~1.0 bar 或 kg/cm²），该量程为工业气动控制领域的标准量程，可直接适配多数通用型气动控制阀。
- -J：接线盒配置标识，代表配备防爆接线盒，具备防爆防护能力，可适用于存在易燃易爆介质的危险工业环境，提升系统运行安全性。
- -R：辅助配置标识，代表配备可调节式过滤器调节器（无压力表基础款），可对输入气源进行过滤净化与压力稳定调节，保障气动输出信号的稳定性。
- -S：仪表配置标识，代表额外配置供应/输出压力表，便于现场运维人员直观监测气源供应压力与输出气动信号压力，简化调试与故障排查流程。
核心产品特性与技术优势
1. 定制化配置，适配危险环境与精准监测需求
该型号在基础功能上强化了场景适配性配置：配备的防爆接线盒（-J）可有效隔离电气火花，满足危险区域的安装要求，适用于石油化工、油气开采等存在易燃易爆介质的场景；可调节式过滤器调节器（-R）能过滤气源中的杂质、水分，同时稳定气源压力，避免气源波动对转换精度的影响；供应/输出双压力表（-S）则实现了气源压力与输出压力的实时可视化监测，运维人员无需额外配备检测工具即可完成压力校准与故障排查，大幅提升现场运维效率。
2. 宽量程信号适配，动作模式灵活可调
输入信号支持 4~20 mA、4~12 mA 或 12~20 mA 三种工业标准直流电流量程选择，输入阻抗为 170 Ω，可直接对接多数工业控制器、传感器的信号输出端。同时支持直接动作与反向动作模式切换，用户可根据现场控制逻辑需求灵活设置：直接动作模式下，输入电流信号增大时气动输出信号同步增大；反向动作模式下，输入电流信号增大时气动输出信号反向减小，无需额外加装信号转换模块即可适配不同控制场景。
3. 工业级防护设计，环境适应性卓越
产品采用顶部安装式防风雨外壳（-T），具备出色的防尘、防淋水性能，配合防爆接线盒的密封设计，可在户外、多粉尘、多水汽的工业现场稳定运行。内部核心转换机构采用刚性反馈弯曲结构与低质量组件，最大限度降低了现场振动、冲击对转换精度的影响；检流电机线圈与外壳预留充足间隙，有效避免腐蚀、灰尘颗粒导致的机构卡滞，解决了传统音圈式仪器易受环境影响的痛点。
4. 高精度转换性能，控制稳定性优异
依托FOXBORO成熟的信号转换技术，该型号具备出色的转换精度：线性度典型值为量程的±0.5%，重复性典型值为量程的±0.25%，滞后典型值为量程的±0.5%，无作用控制区仅为量程的0.1%，确保输入电流信号与输出气动信号的精准比例映射。这种高精度特性可保障气动执行机构的动作精度，尤其适用于对控制精度要求较高的工艺调节场景，如化工反应釜温度调节、油气管道压力控制等。
5. 现场安装便捷，运维成本可控
产品采用现场安装设计，支持表面安装、阀轭安装及公称DN50（2英寸）垂直管道安装等多种安装方式，适配不同现场布局需求。标准化的电气接口与气动接口设计，使接线、接气操作简洁高效，无需专用工具即可完成安装与拆卸。同时，模块化的内部结构便于故障部件的更换与维护，配合配置的压力表与可调节过滤器，进一步降低了运维难度与维护成本。
关键技术参数详解
1. 信号核心参数
- 输入信号：4~20 mA、4~12 mA 或 12~20 mA 直流电流，输入阻抗 170 Ω，支持直接/反向动作模式切换
- 输出信号：20~100 kPa（等效 3~15 psi、0.2~1.0 bar 或 kg/cm²），信号输出稳定度±0.5%量程/24h
- 转换响应时间：≤0.5 秒（从 10% 到 90% 量程），保障控制信号的实时性
2. 精度与性能参数
- 综合精度：±1.0% 量程（在标准工作条件下）
- 线性度：±0.5% 量程（典型值）
- 重复性：±0.25% 量程（典型值）
- 滞后：±0.5% 量程（典型值）
- 无作用控制区：0.1% 量程，有效避免信号波动导致的执行机构误动作
3. 环境与工况参数
- 工作温度范围：0°C ~ 60°C（32°F ~ 140°F），环境温度变化 28°C（50°F）时，零位和量程偏移≤±1.0% 量程
- 相对湿度：5% ~ 95%（无凝露），适应高湿度工业场景
- 振动适应性：可承受 5~150 Hz 正弦振动，加速度≤2g，适配工业现场设备振动环境
- 冲击适应性：可承受 30g 峰值冲击（持续 11ms），具备良好的运输与现场调试适应性
- 气源压力影响：供气压力变化导致的零位偏移＜0.04% 量程/kPa（0.25% 量程/psi）
4. 物理与安装参数
- 外壳类型：顶部安装式防风雨外壳+防爆接线盒（-J配置）
- 安装方式：表面安装、阀轭安装、公称DN50（2英寸）垂直管道安装
- 气源接口：标准工业螺纹接口（可根据现场需求适配转换接头）
- 电气接口：通过防爆接线盒实现，支持 1/2 英寸导管连接
- 重量：净重约 2.5 kg，装运重量约 4.8 kg，便于现场搬运与安装
